L06M L06M 4-10
1 - Hand lever for
working hydraulic
2 - Hand lever for
additional hydraulic
3 - Hand lever for parking brake
4 - Hydraulic stages:
- up - Speed I: slow
- down - Speed II: fast
5 - Drive switch
forward/0/reverse
1 - Vacuum pressure gauge for
hydraulic oil filter
2 - Maintenance indicator air filter
4.5 Operating elements
7
6
1
5
4
1
1
2
3
Bild 4-11
1
2
1
2
3
4
5
Bild 4-12 Bild 4-13

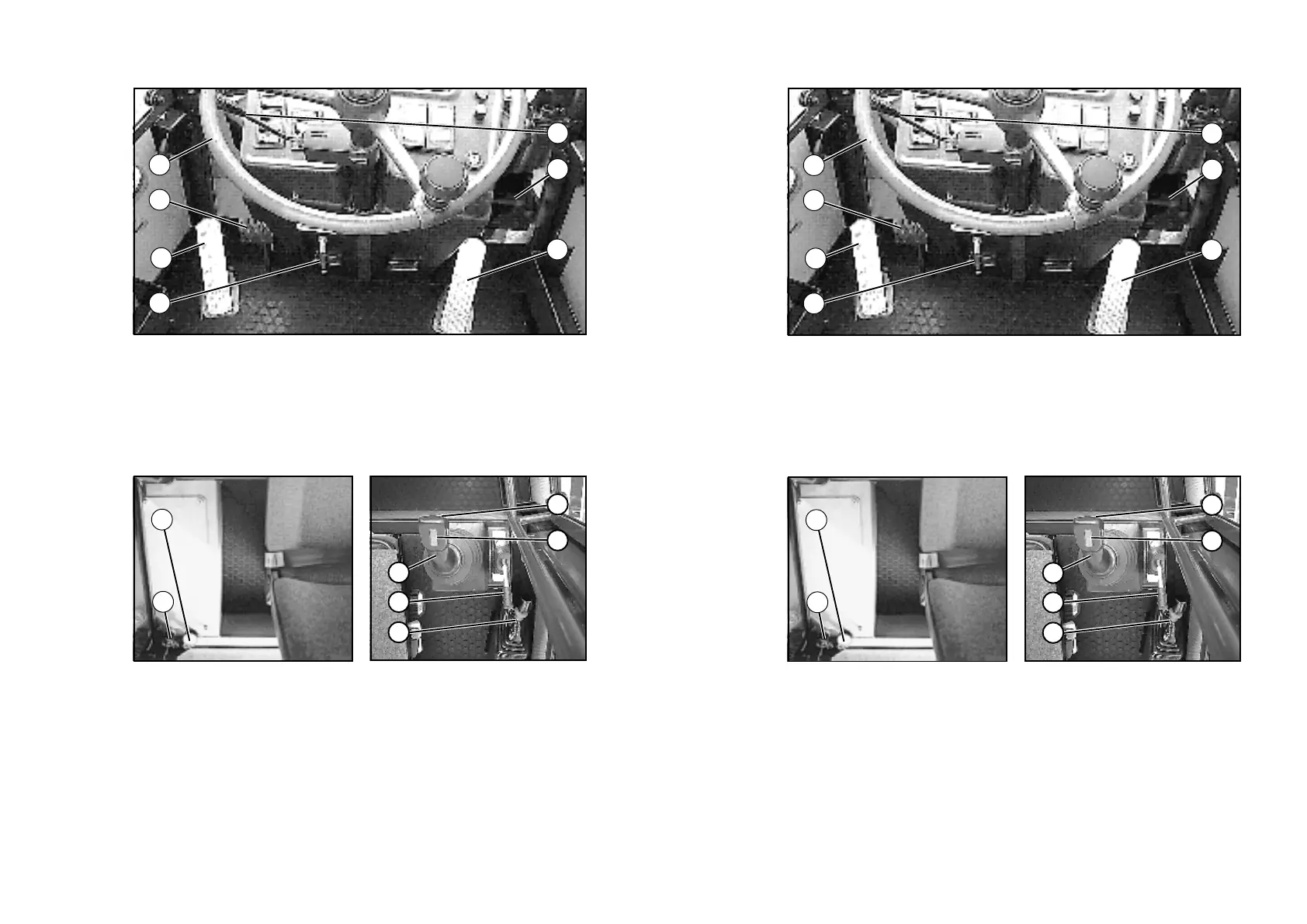

1 - Turn indicator switch/lever
- Up - dipped beam
- Low - main beam
- Push button - signal horn
2 - Water tank
for window washer
4 - Lever for heater/heat adjust
ment
5 - Pedal for inching
6 - Pedal for service brake
7 - Steering wheel
1 - Distributeur pour
travaux hydraulique
2 - Distributeur pour
hydraulique additionnelle
3 - Levier de frein de parking
4 - Cran de marche hydraulique
- en haut - cran I: lent
- en bas - cranII: rapide
5 - Commutateur de direction
marche AV/0/marche AR
1 - Manomètre de sous-pression
pour le filtre à huile hydraulique
2 - Indicateur de maintenance filtre
à air
7
6
1
5
4
1
1
2
3
Bild 4-11
1
2
1
2
3
4
5
Bild 4-12 Bild 4-13
1-
Commande des clignotants/levier
- en haut -
feux de croisement
- en bas - feux de route
- en appuyant sur le bouton
-
avertisseur sonore
2 - Réservoir de réserve
3 - Pédale d’accélérateur
4 - Levier à main pour chauffage/
régulation de la température
5 - Pédale de freinage d’approche
6 - Pédale de frein de service
7 - Volant
4.5 Organes de commande
