ahlmann AL70 - An- und Abbau von Anbaugeräten ohne Hydraulischen Anschluß; Schaufel

L06ML06M6-1
6 Anbaugeräte
6.1 An- und Abbau von An-
baugeräten ohne hydrau-
lischen Anschluß
6.1.1 Schaufel
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heranfahren
(6-1).
(3) Mit Schnellwechselvorrich-
tung Schaufel aufnehmen und
bei gleichzeitigem Ankippen der
Schnellwechselvorrichtung Schau-
fel anheben bis Schnellwechsel-
vorrichtung anliegt (6-2).
(4) Mit Handhebel für Zusatz-
hydraulik (4-13/2) Schaufel verrie-
geln.
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Spannklauen der
Schnellwechselvorrichtung müssen
sich auf beiden Seiten deutlich er-
kennbar hinter den Halteblechen
der Schaufelaufhängung befinden
(6-3/Pfeil).

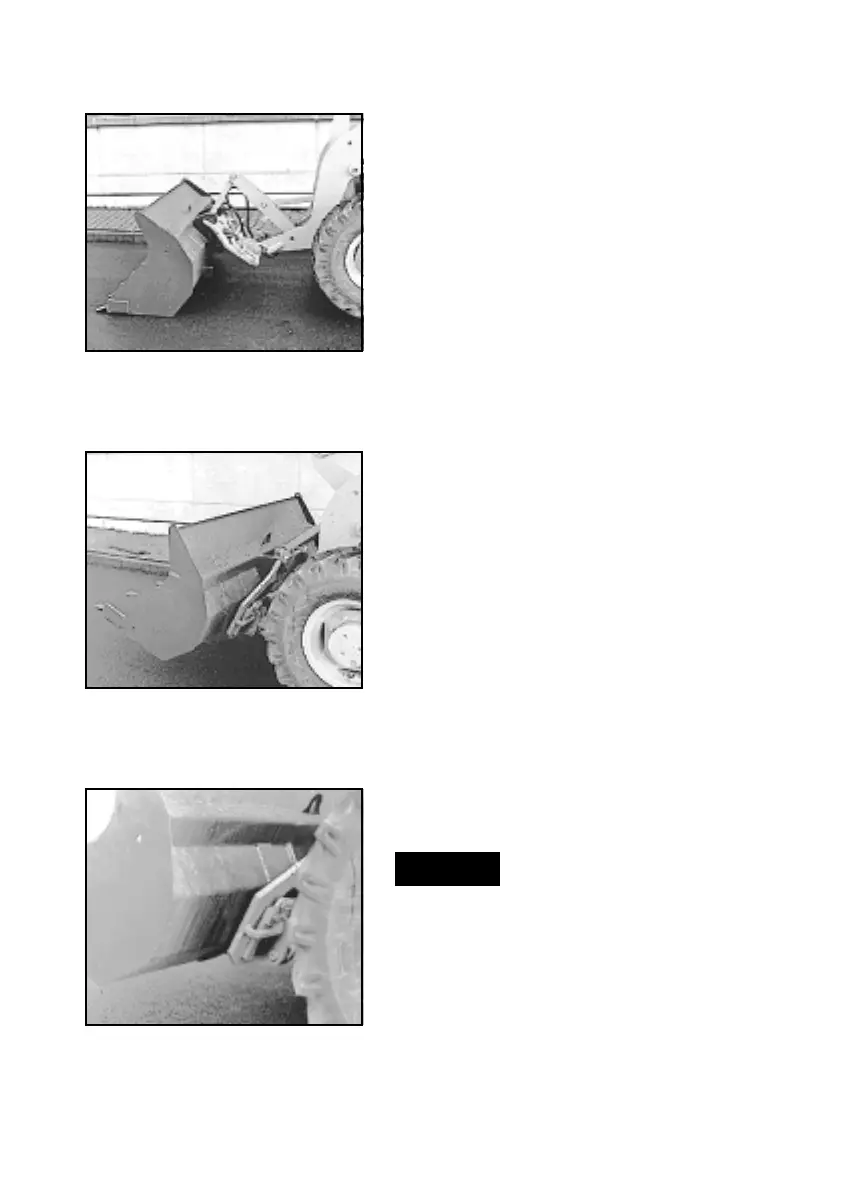

Bild 6-2
Bild 6-3
Bild 6-1
6-1
