ahlmann AL70 - Page 130

L06ML06M6-5

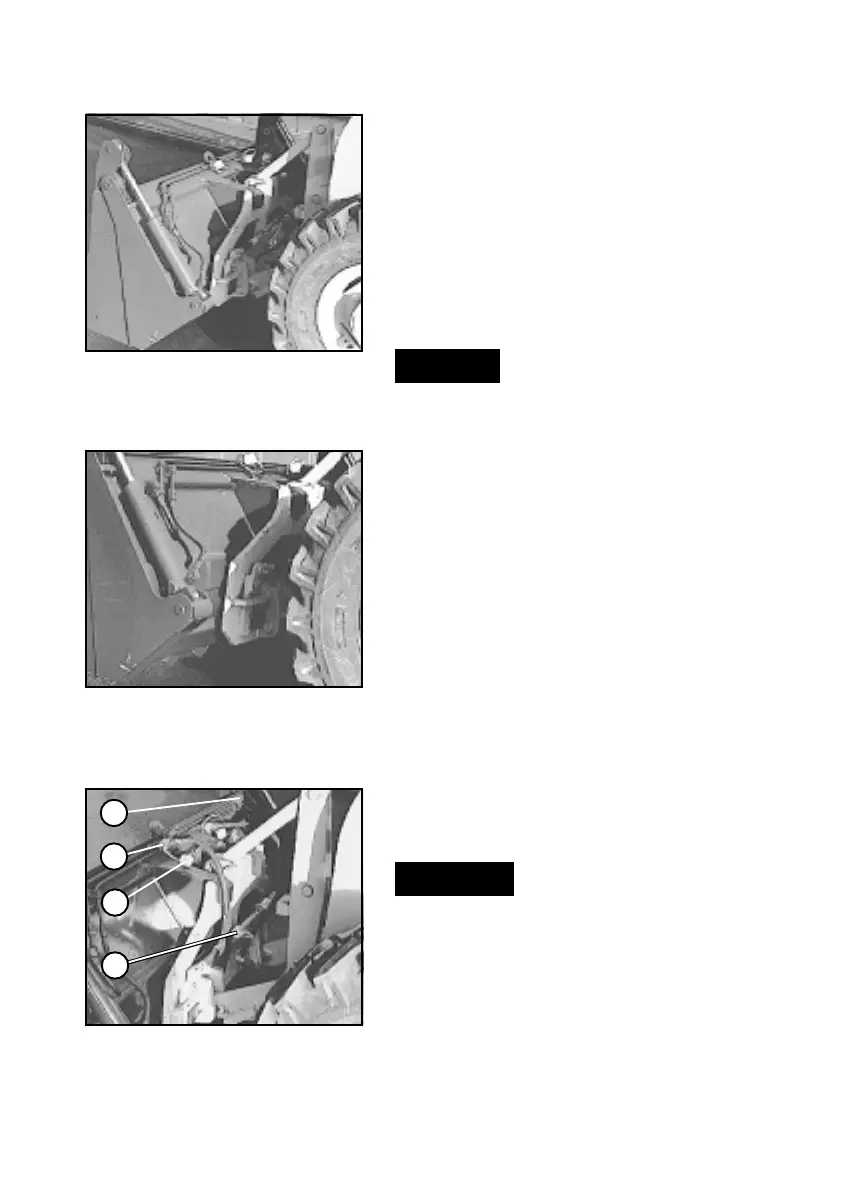

Bild 6-14
Bild 6-13
Bild 6-12
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnell-
wechselvorrichtung Schaufel anhe-
ben bis Schnellwechselvorrichtung
anliegt (6-12).
(4) Mit Handhebel für Zusatzhy-
draulik (4-13/2) Schaufel verriegeln.
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Spannklauen der
Schnellwechselvorrichtung müssen
sich auf beiden Seiten deutlich er-
kennbar hinter den Halteblechen
der Schaufelaufhängung befinden
(6-13/Pfeil).
(6) Motor abstellen.
(7) Druck aus den Hydrauliklei-
tungen durch Hin- und Herbe-
wegungen des Handhebels für
Zusatzhydraulik (4-13/2) beseiti-
gen.
(8) Schutzkappen von Schraub-
kupplungen der Mehrzweck-
schaufel (6-14/3) abschrauben.
(9) Hydraulikschlauchleitungen
vom Zylinder der Schnellwechsel-
vorrichtung abschrauben und mit
den Schraubkupplungen der Mehr-
zweckschaufel verbinden (6-14/2).
ACHTUNG
Beim Verbinden auf Sauberkeit und
vollständige Verbindung der hy-
draulischen Anschlüsse achten.
(10) Schutzkappen auf Schraub-
kupplungen des Zylinders der
Schnellwechselvorrichtung schrau-
ben (6-14/4).
3
4
1
2
6-5
Bild 6-14
Bild 6-13
Bild 6-12
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnell-
wechselvorrichtung Schaufel anhe-
ben bis Schnellwechselvorrichtung
anliegt (6-12).
(4) Mit Handhebel für Zusatzhy-
draulik (4-13/2) Schaufel verriegeln.
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Spannklauen der
Schnellwechselvorrichtung müssen
sich auf beiden Seiten deutlich er-
kennbar hinter den Halteblechen
der Schaufelaufhängung befinden
(6-13/Pfeil).
(6) Motor abstellen.
(7) Druck aus den Hydrauliklei-
tungen durch Hin- und Herbe-
wegungen des Handhebels für
Zusatzhydraulik (4-13/2) beseiti-
gen.
(8) Schutzkappen von Schraub-
kupplungen der Mehrzweck-
schaufel (6-14/3) abschrauben.
(9) Hydraulikschlauchleitungen
vom Zylinder der Schnellwechsel-
vorrichtung abschrauben und mit
den Schraubkupplungen der Mehr-
zweckschaufel verbinden (6-14/2).
ACHTUNG
Beim Verbinden auf Sauberkeit und
vollständige Verbindung der hy-
draulischen Anschlüsse achten.
(10) Schutzkappen auf Schraub-
kupplungen des Zylinders der
Schnellwechselvorrichtung schrau-
ben (6-14/4).
3
4
1
2
