4.2 Gerät
Fahrwerk
Die Axialkolbenpumpe für die Fahr-
hydraulik wird vom Dieselmotor
angetrieben. Höchstdruckschläuche
verbinden die Axialkolbenpumpe mit
dem Axialkolbenmotor. Der Axial-
kolbenmotor ist mit dem Vorsatz-
getriebe an der Hinterachse (mit
Planetentrieb) direkt verbunden.
Das Drehmoment des Axialkolben-
motors wird vom Vorsatzgetriebe in
die Hinterachse direkt und zur Vor-
derachse (mit Planetentrieb) über
eine Gelenkwelle übertragen.
ACHTUNG
Der Axialkolbenmotor wird werks-
seitig auf seine max. zulässige
Drehzahl eingestellt. Verstellungen
haben Garantieverlust zur Folge.
Die Vorderachse ist mit einem
Selbstsperrdifferential (Sperrwert
45 %) ausgestattet. Serienmäßig
wird die Hinterachse ohne Selbst-
sperrdifferential geliefert.
Als Sonderausstattung ist auch
die Hinterachse mit Selbstsperrdif-
ferential (Sperrwert 45 %) lieferbar.
Reifen
Folgende Reifen sind zugelassen:
12.5-18 MPT 6 PR
12.5-18 MPT 8 PR
385/55 R18 14 PR

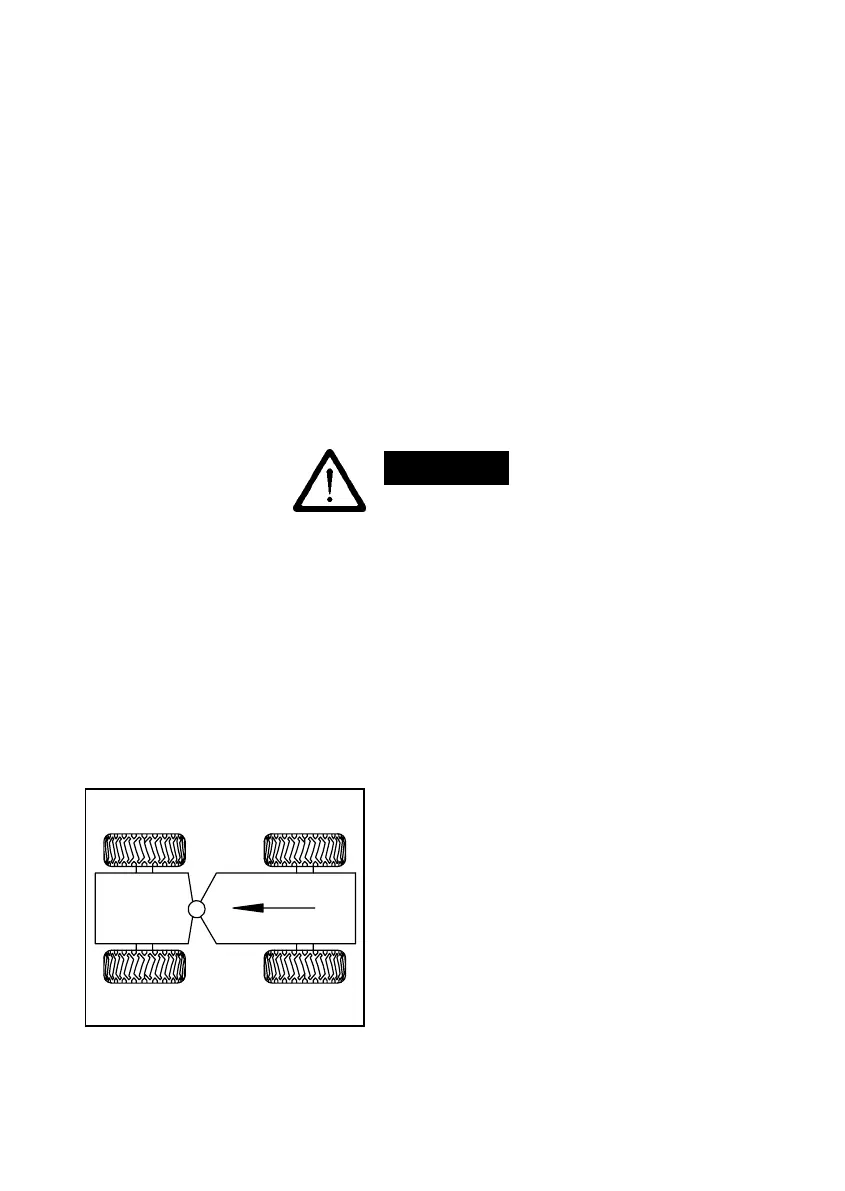

Laufrichtung siehe Bild 4-2.
HINWEIS
Alle vier Räder müssen gleich sein.
Bild 4-2
4-2
