L06M L06M4-6
GEFAHR
Die Schwimmstellung darf nur in
unterster Schaufelstellung einge-
schaltet werden.
HINWEIS
Verfügt das Gerät über eine Rohr-
bruchsicherung ist die Schwimm-
stellung funktionsunfähig.
Rohrbruchsicherung
(Sonderausstattung)
An den Hub- und dem Kippzylinder
ist bodenseitig je ein Rohrbruch-
sicherungsventil eingebaut. Bei
Rohr- oder Schlauchbruch in der
Hub- und/oder Kippanlage werden
die Bewegungen des Schaufel-
armes bzw. die des Kippgestänges
blockiert bis der Schaden behoben
ist.
Abkippsperre
(Sonderausstattung)
Die Abkippsperre ist nur bei ange-
bautem Staplervorsatz funktions-
fähig. Sie verhindert das Abkippen
der Zinken. Eine Überbrückung ist
durch einen Druckschalter möglich
(Kapitel 6.1.2.1).

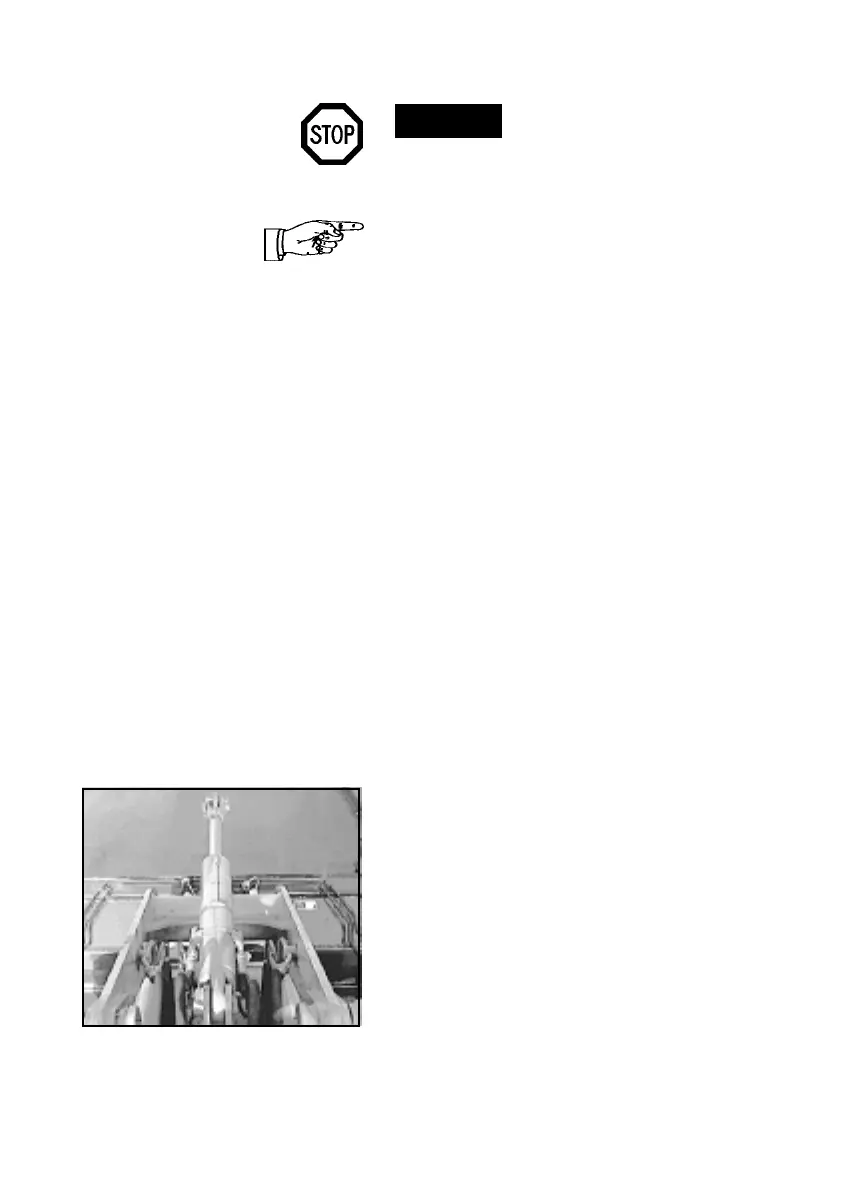

Stellung der Schaufel bzw.
des Anbaugerätes
Durch Farbmarkierung auf dem
Kippzylinder kann der Fahrer die
Stellung der Schaufel bzw. des
Anbaugerätes ablesen. Bildet die
Markierung auf dem Kippzylinder
und das Ende der Kontrollstange
(4-6/Pfeil) eine Linie, steht der
Schaufelboden parallel zum Boden.
Bild 4-6
4-6
