ARTIX-7 FPGA Development Board AX7035 User Manual
16 / 42

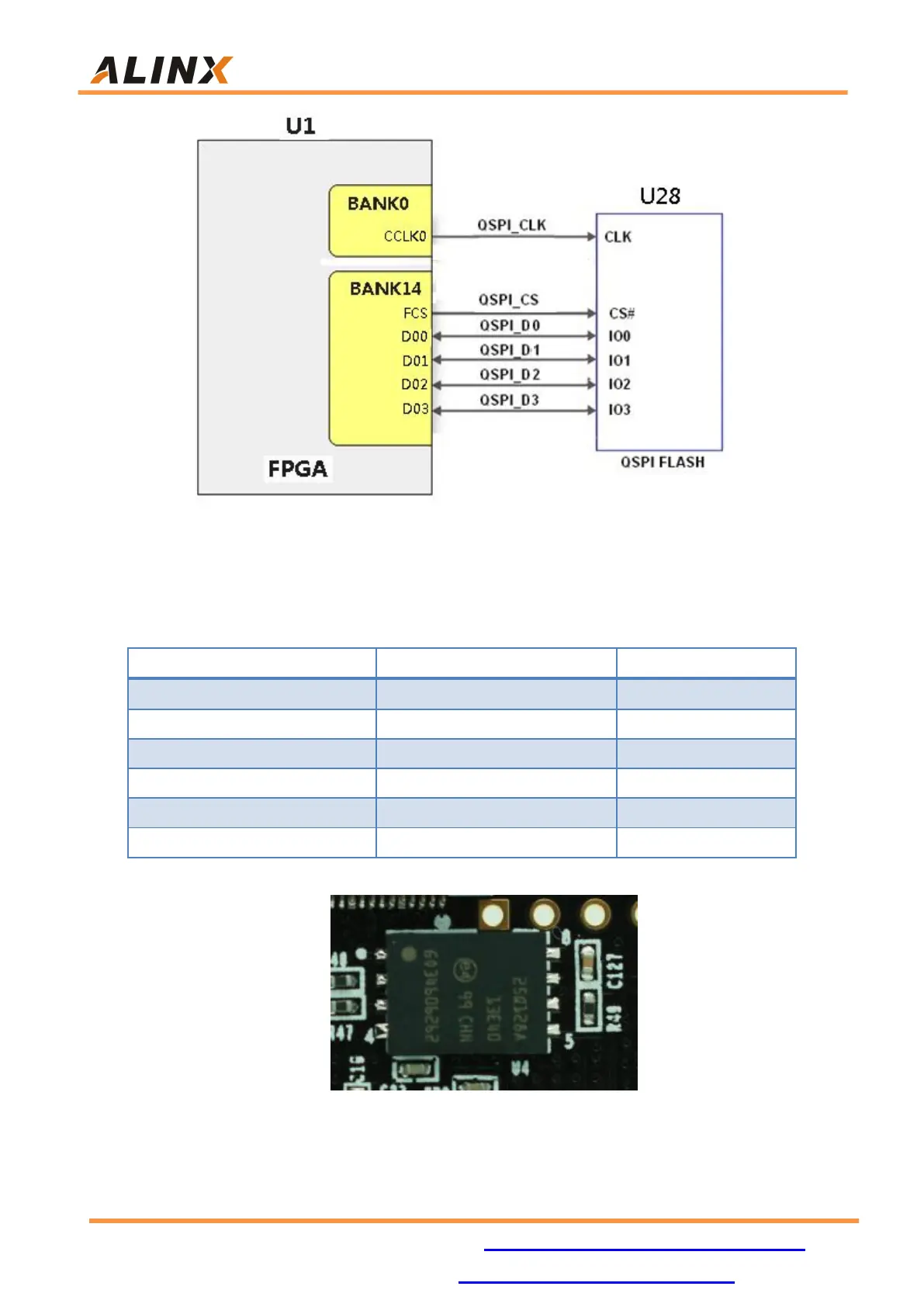

Figure 7-1: QSPI Flash Schematic
QSPI Flash pin assignments:
Net Name
FPGA PIN Name
FPGA P/N
QSPI_CLK
CCLK_0
L12
QSPI_CS
IO_L6P_T0_FCS_B_14
T19
QSPI_DQ0
IO_L1P_T0_D00_MOSI_14
P22
QSPI_DQ1
IO_L1N_T0_D01_DIN_14
R22
QSPI_DQ2
IO_L2P_T0_D02_14
P21
QSPI_DQ3
IO_L2N_T0_D03_14
R21
Figure 7-2: QSPI on the FPGA Board
