Montage handleiding
Amaco BAG0028.0 04.06
15

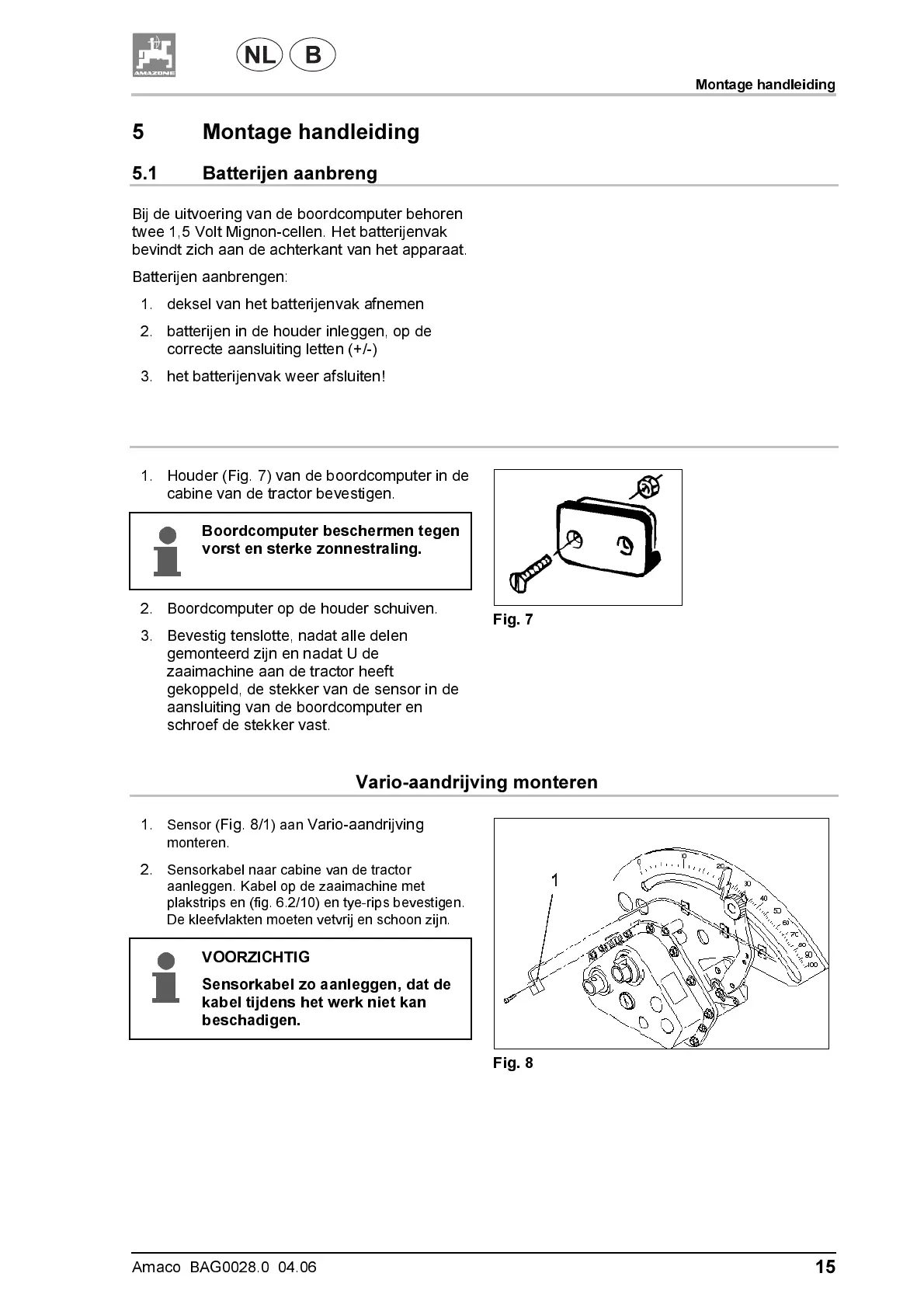

5 Montage handleiding
5.1 Batterijen aanbrengen
Bij de uitvoering van de boordcomputer behoren
twee 1,5 Volt Mignon-cellen. Het batterijenvak
bevindt z ich aan de achterkant van het apparaa t.
Batterijen aanbreng en:
1. deksel van het batterijenvak afnemen
2. batterijen in de houd er inleggen , op de
correcte aansluiting letten (+/-)
3. het batterijenvak weer afslu iten!
5.2 Boordcomputer monteren
1. Houder (Fig. 7) van de bo ordcomputer in de
cabine van de tractor be vestigen.
Boordcomputer beschermen tegen
vorst en sterke zonnestraling.
2. Boordcomputer op de houder schuiven.
3. Bevestig tenslotte, nadat alle delen
gemonteerd zijn en nadat U de
zaaimachine aan de tractor heeft
gekoppeld, de stekker van de sensor in de
aansluiting van de boordcomputer en
schroef de stekker vast.
Fig. 7
5.3 Sensor “Ha” aan Vario-aandrijving monteren
1. Sensor ( Fig. 8/1 ) aan Vario-aandrijving
monteren .
2.
Sensorkabel naar cabine van de tractor
aanleggen.
Kabel op de zaaimachine met
plakstrips en (fig. 6.2/10) en tye-rips bevestigen.
De kleefvlakten moeten vetvrij en schoon zijn
.
VOORZICHTIG
Sensorkabel zo aanleggen, dat de
kabel tijdens het werk niet kan
beschadigen.
Fig. 8
