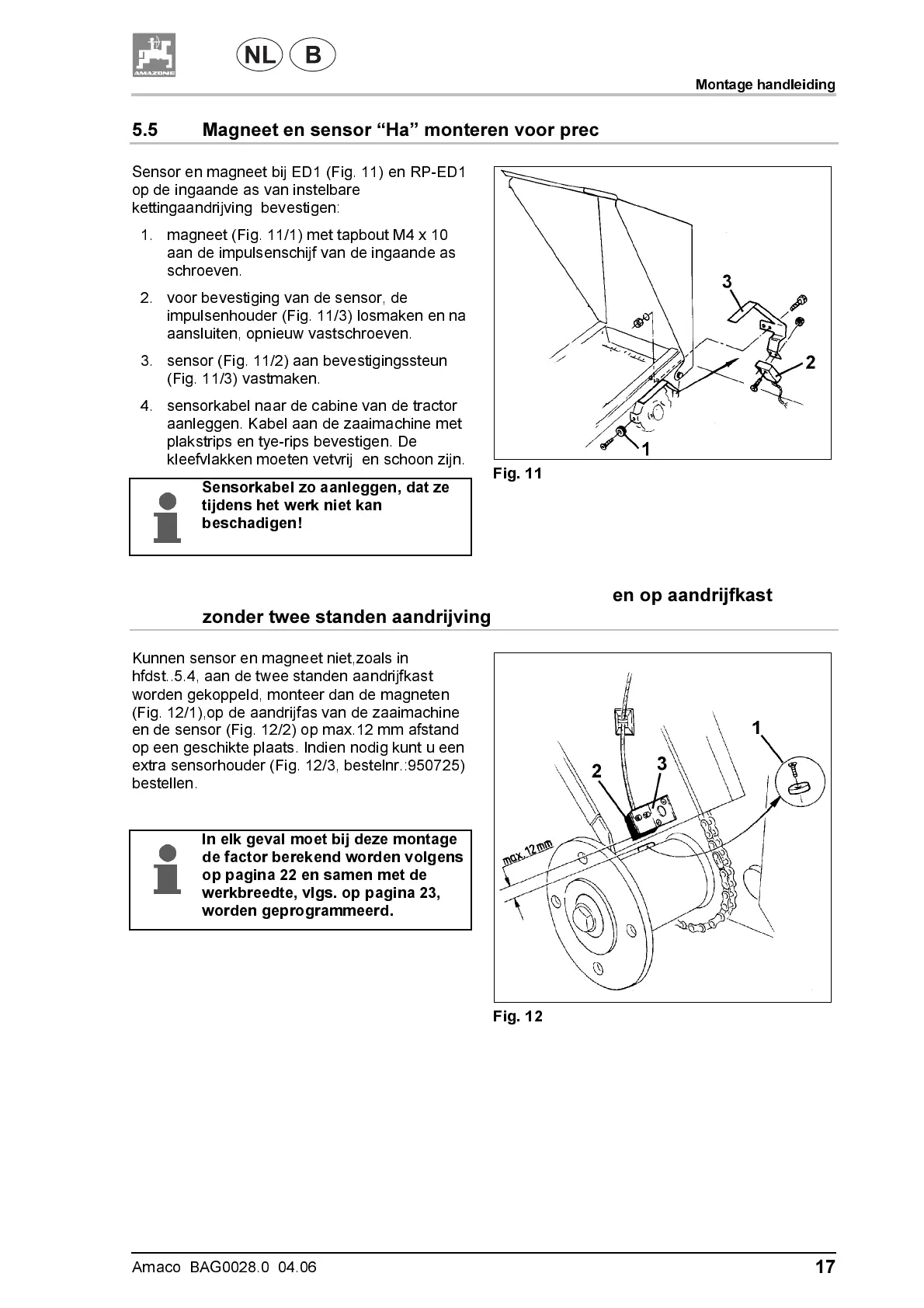

5.5 Magneet en sensor “Ha” monteren voor precisiezaaimachine ED
Sensor en magneet bij ED1 (Fig. 11) en RP-ED1
op de ingaande as van instelbare
kettingaandrijving bevestigen:
1. magneet (Fig. 11/1) met tapbout M4 x 10
aan de impulsenschijf van de ingaande as
schroeven.
2. voor bevestiging van de sensor, de
impulsenhouder (Fig. 11/3) losmaken en na
aansluiten, opn ie u w vastschroev en.
3. sensor (Fig. 11/2) aan bevestigingssteun
(Fig. 11/3) vastmaken.
4. sensorkabel naar de cabine van de tractor
aanleggen. Kabel aan de zaaimachine met
plakstrips en tye-rips bevestigen. De
kleefvlakken moeten vetvrij en schoon zijn.
Sensorkabel zo aanleggen, dat ze
tijdens het werk niet kan
beschadigen!
Fig. 11
5.6 Magneet en sensor “Ha” aan de zaaias monteren op aandrijfkast
zonder twee standen aandrijving
Kunnen sensor en magneet niet,zoals in
hfdst..5.4, aan de twee standen aa ndrijfkast
worden gekoppeld, monteer dan de magneten
(Fig. 12/1),op de aandrijfas van de za aimachine
en de sensor (Fig. 12/2) op max.12 mm afstand
op een geschikte plaats. Indien nodig kunt u een
extra sensorhouder (Fig. 12/3, beste lnr.:950725)
bestellen
.
In elk geval moet bij deze montage
de factor berekend worden volgens
op pagina 22 en samen met de
werkbreedte, vlgs. op pagina 23,
worden geprogrammeerd.
Fig. 12
