Guide de montage
16
Amaco BAG0028.0 04.06

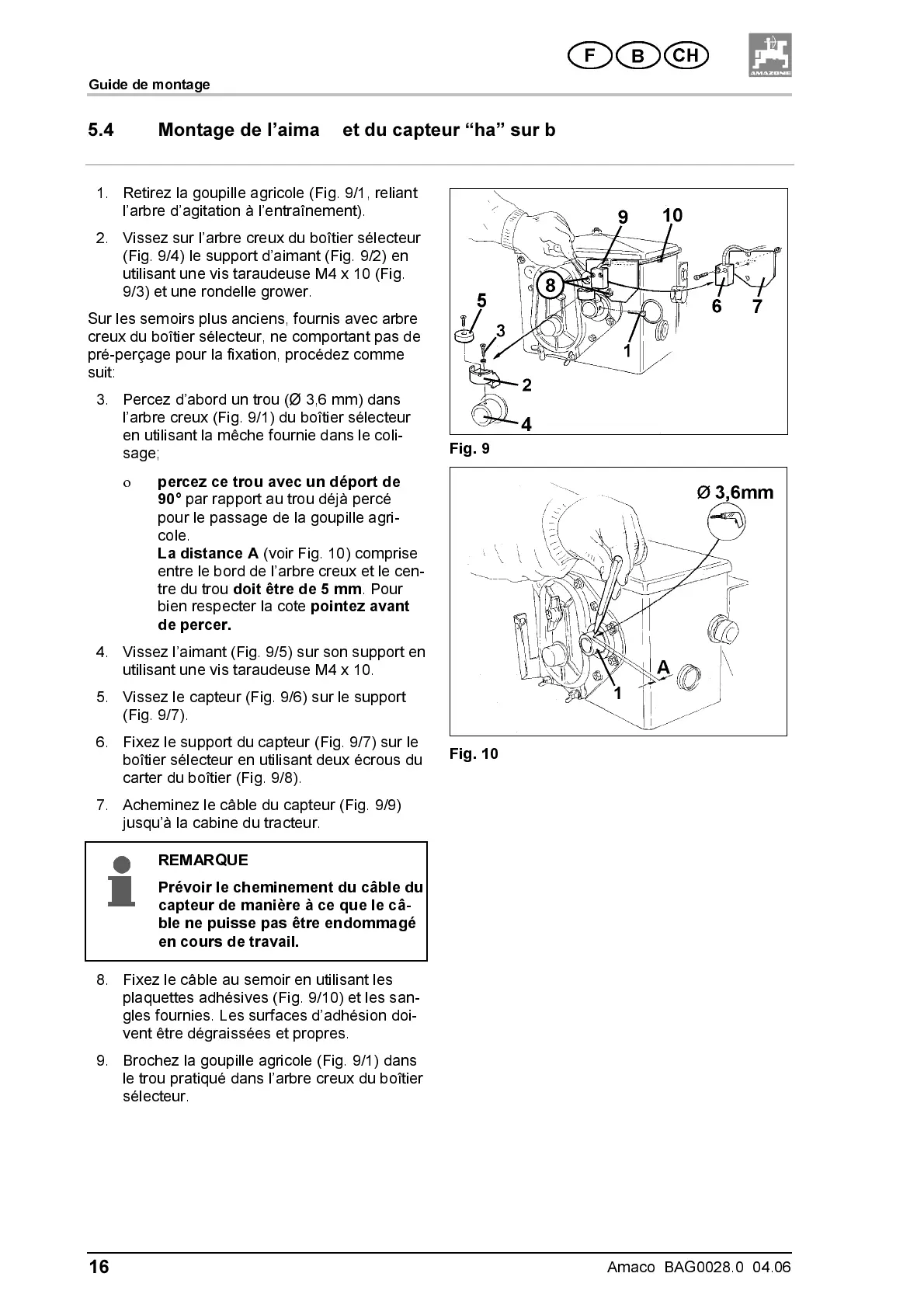

5.4 Montage de l’aimant et du capteur “ha” sur boîtier sélecteur à double
démultiplication
1. Retire z la goupi lle agricole (Fig. 9/1, relia nt
l’arbre d’agitation à l’entraînement).
2. Vissez sur l’arbre creux du boîtier sélecteur
(Fig. 9/4) le support d’aimant (Fig. 9/2) en
utilisant une vis taraudeuse M4 x 10 (Fig.
9/3) et une rondelle grower.
Sur les semoirs plus anciens, fournis avec arbre
creux du boîtier sélecteur, ne comportant pas de
pré-perçage pour la fixation , procédez comme
suit:
3. Percez d’abord un trou (Ø 3,6 mm) dans
l’arbre creux (Fig. 9/1) du boîtier sélecteur
en utilisant la mêche fournie dans le coli-
sage;
ο percez ce trou avec un déport de
90° par rapport au trou déjà percé
pour le passage de la goupille a gri-
cole.
La distance A (voir Fig. 10) comprise
entre le bord de l’arbre creux et le cen-
tre du trou doit être de 5 mm . Pour
bien respecter la cote pointez avant
de percer.
4. Vissez l’aimant (Fig. 9
/
5) sur son support en
utilisant une vis taraudeuse M4 x 10 .
5. Vissez le capteur (Fig. 9/6) sur le support
(Fig. 9/7).
6. Fixez le support du ca pteur (Fig. 9/7) sur le
boîtier sélecteur en utilisant deux écrous du
carter du boîtier (Fig. 9/8).
7. Acheminez le câble du capteur (Fig. 9/9)
jusqu’à la cabine du tracteur.
REMARQUE
Prévoir le cheminement du câble du
capteur de manière à ce que le câ-
ble ne puisse pas être endommagé
en cours de travail.
Fig. 9
Fig. 10
8. Fixez le câble au semoir en utilisant les
plaquettes adhésives (Fig. 9/10) et les san-
gles fournies. Les surfaces d’adhésion doi-
vent être dégraissées et propres.
9. Brochez la goupille agricole (Fig. 9/1) dans
le trou pratiqué dans l’arbre creux du boîtier
sélecteur.
