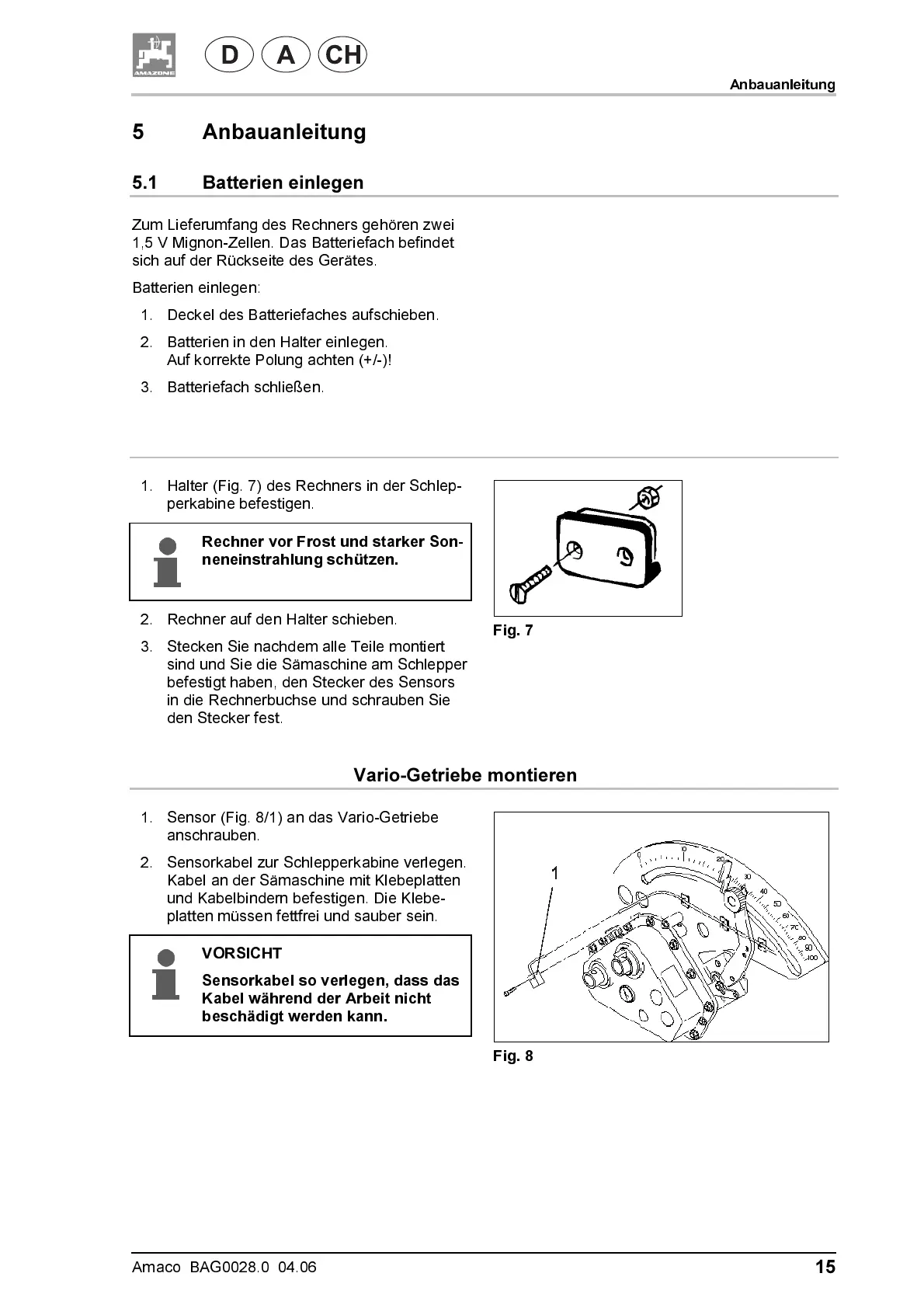

5 Anbauanleitung
5.1 Batterien einlegen
Zum Lieferumfang des Rechners gehören zwei
1,5 V Mignon-Zelle n. Das Batteriefach befindet
sich auf der Rückseite des Gerätes.
Batterien einlegen:
1. Deckel des Batteriefaches aufschieben.
2. Batterien in den Halter einlegen.
Auf korrekte Polung achten (+/-)!
3. Batteriefach schließen.
5.2 Rechner montieren
1. Halter (Fig. 7) des Rechners in de r Schlep-
perkabine befestigen.
Rechner vor Frost und starker Son-
neneinstrahlung schützen.
2. Rechner auf den Halter schieben.
3. Stecken Sie nachdem alle Teile montiert
sind und Sie die Sämaschine am Schlepper
befestigt haben, den Stecker des Sensors
in die Rechnerbuchse und schrauben Sie
den Stecker fest.
Fig. 7
5.3 Sensor “ha” am Vario-Getriebe montieren
1. Sensor (Fig. 8/1) an das Vario-Getriebe
anschrauben.
2. Sensorkabel zur Schlepperkabine verle gen .
Kabel an der Sämaschine mit Klebeplatte n
und Kabelbindern befestigen. Die Klebe-
platten müssen fettfrei und sauber sein.
VORSICHT
Sensorkabel so verlegen, dass das
Kabel während der Arbe it nicht
beschädigt werden kann.
Fig. 8
