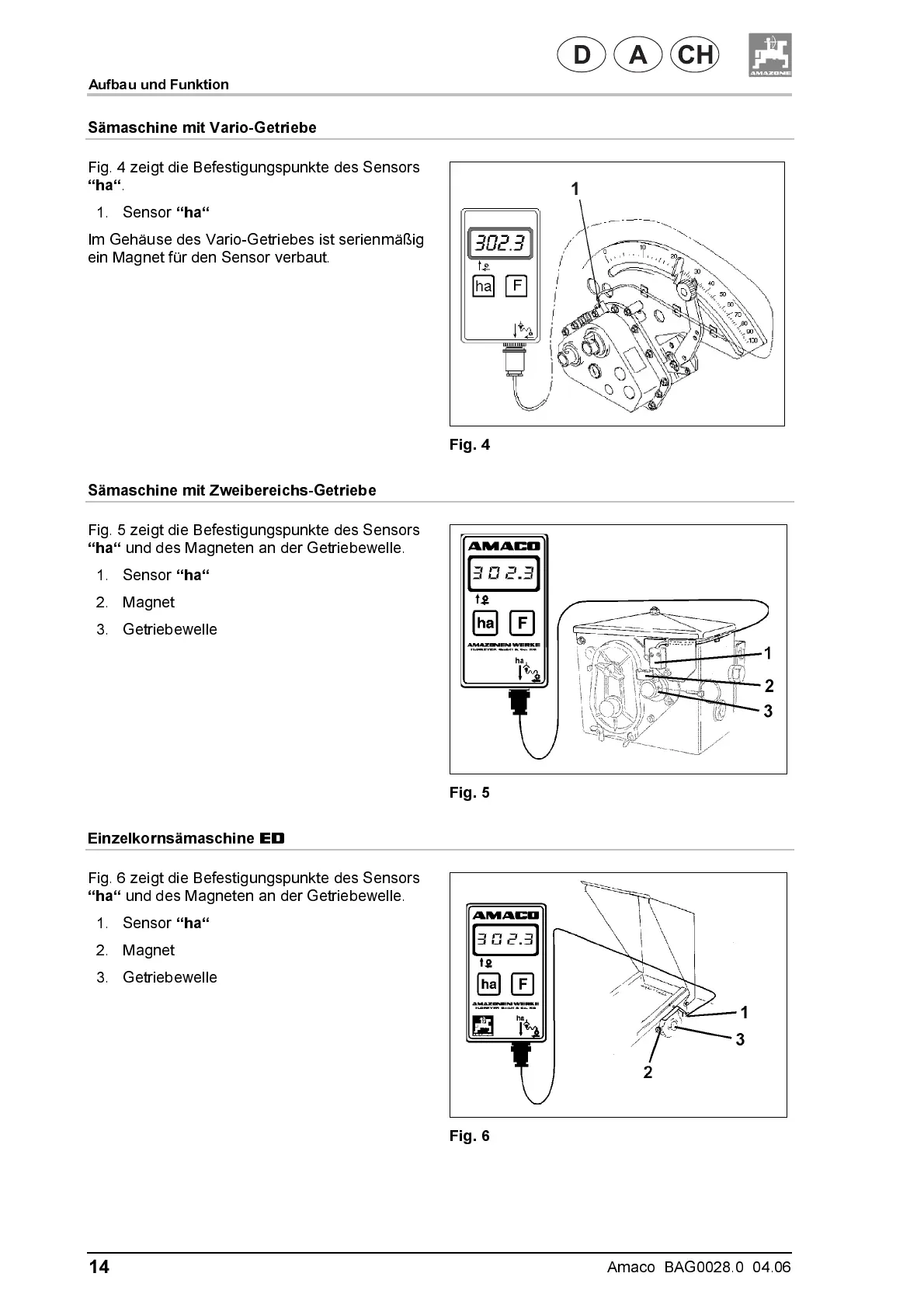

Aufbau und Funktion
14
Amaco BAG0028.0 04.06
Sämaschine mit Vario-Getriebe
Fig. 4 zeigt d ie Befestigungspunkte des Sensors
“ha“ .
1. Sensor “ha“
Im Gehäuse des Vario-Getriebes ist serienmäßig
ein Magnet für den Sensor verbaut.
Fig. 4
Sämaschine mit Zweibereichs-Getriebe
Fig. 5 zeigt d ie Befestigungspunkte des Sensors
“ha“ und des Magneten an der Getriebewelle.
1. Sensor “ha“
2. Magnet
3. Getriebewelle
Fig. 5
Einzelkornsäm aschine ED
Fig. 6 zeigt d ie Befestigungspunkte des Sensors
“ha“ und des Magneten an der Getriebewelle.
1. Sensor “ha“
2. Magnet
3. Getriebewelle
Fig. 6
