Montage handleiding
16
Amaco BAG0028.0 04.06

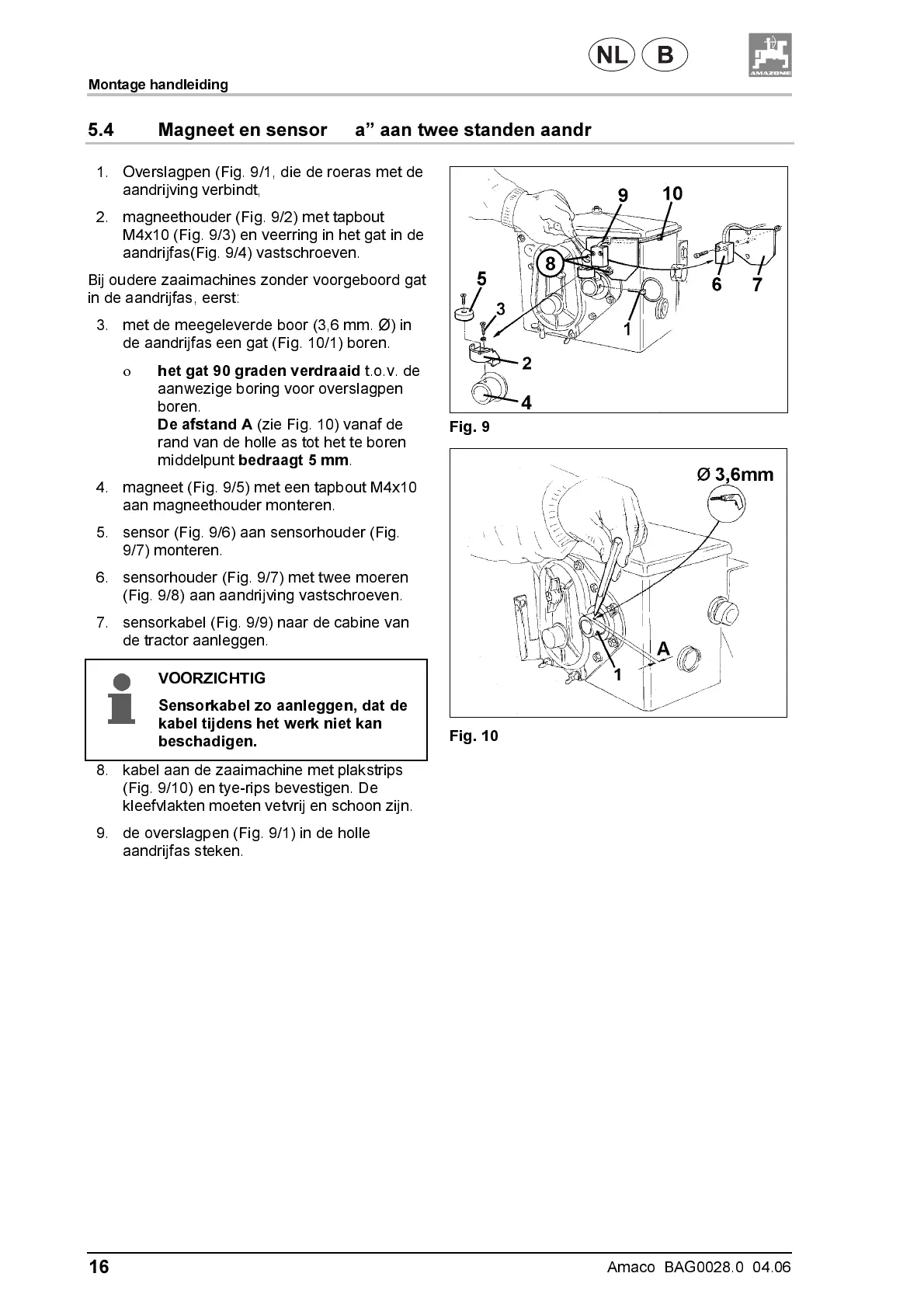

5.4 Magneet en sensor “Ha” aan twee standen aandrijfkast monteren
1. Overslagpen (Fig. 9/1, die de roeras met de
aandrijving verb in dt,
2. magneethouder (Fig. 9/2) met tapbout
M4x10 (Fig. 9/3) en veerring in het gat in de
aandrijfas(Fig. 9/4) vastschroeven.
Bij oudere zaaimachines z o nder voorg ebo ord gat
in de a andrijfas, eerst:
3. met de meegeleverde boor (3,6 mm. Ø) in
de aandrijfas een gat (Fig. 10/1) boren.
ο het gat 90 graden verdraaid t.o.v. de
aanwezige boring voor overslagpen
boren.
De afstand A (zie Fig. 10) vanaf de
rand van de holle as tot het te boren
middelpunt bedraagt 5 mm .
4. magneet (Fig. 9/5) met een tapbout M4x10
aan magneethouder monteren.
5. sensor (Fig. 9/6) aan sensorhouder (Fig.
9/7) monteren.
6. sensorhouder (Fig. 9/7) met twee moeren
(Fig. 9/8) aan aandrijving vastschroeven.
7. sensorkabel (Fig. 9/9) naar de cabine van
de tractor aanleggen.
VOORZICHTIG
Sensorkabel zo aanleggen, dat de
kabel tijdens het werk niet kan
beschadigen.
Fig. 9
Fig. 10
8. kabel aan de zaaimachine met plakstrips
(Fig. 9/10) en tye-rips bevestigen. De
kleefvlakten moeten vetvrij en schoon zijn.
9. de overslagpen (Fig. 9/1) in de holle
aandrijfas steken.
