Anbauanleitung
Amaco BAG0028.0 04.06
17

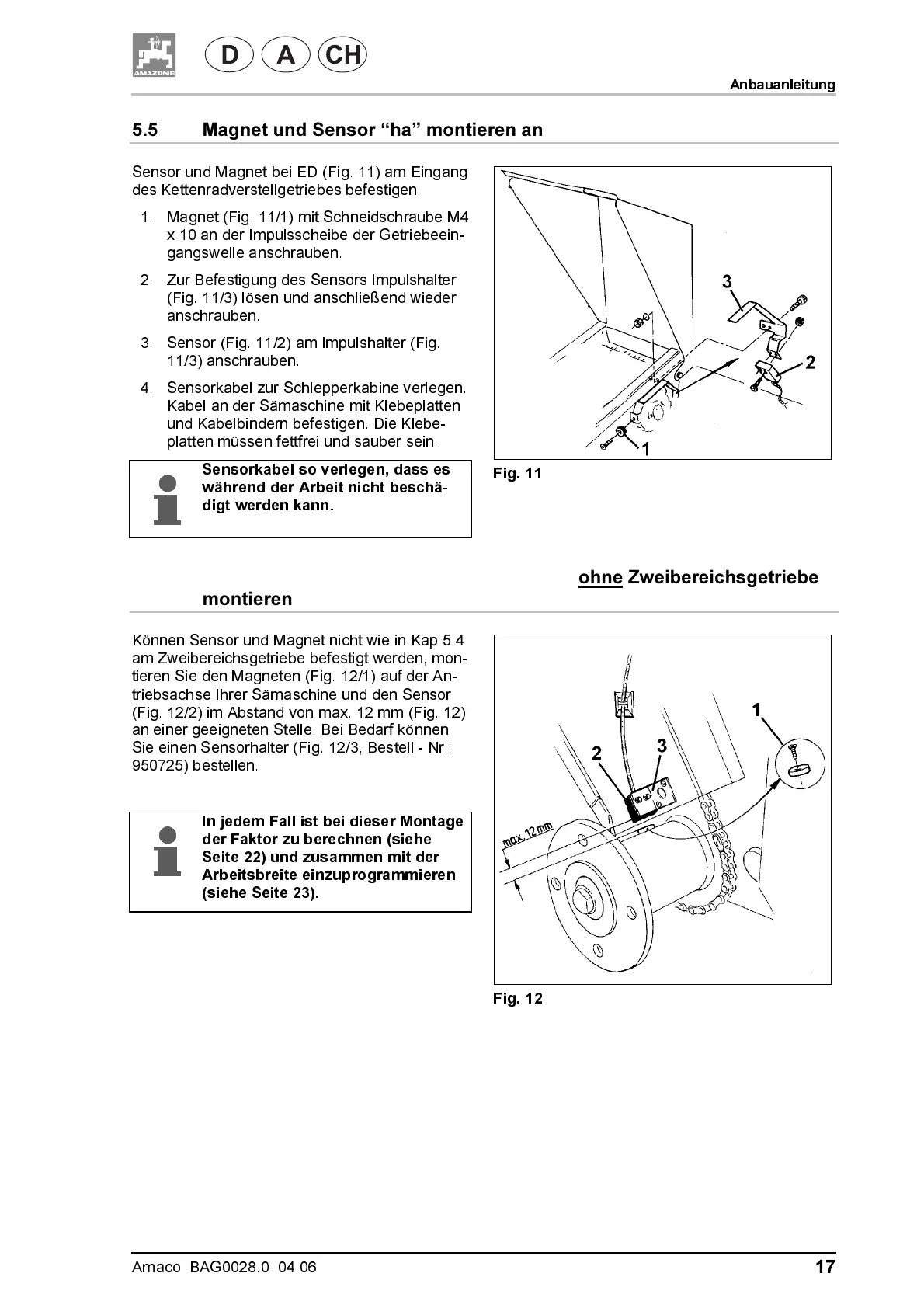

5.5 Magnet und Sensor “ha” montieren an Einzelkorn-Sämaschinen ED
Sensor und Magnet bei ED (Fig. 11 ) am Eingang
des Kettenradverstellgetriebes befestigen:
1. Magnet (Fig. 11
/
1) mit Schneidschraube M4
x 10 an der Impulsscheibe der Getriebeein-
gangswelle anschrauben.
2. Zur Befestigung des Sensors Impulshalter
(Fig. 11/3) lösen und anschließend w ieder
anschrauben.
3. Sensor (Fig. 11/2) am Impulshalter (Fig.
11/3) anschrauben.
4. Sensorkabel zur Schlepperkabine verle gen .
Kabel an der Sämaschine mit Klebeplatte n
und Kabelbindern befestigen. Die Klebe-
platten müssen fettfrei und sauber sein.
Sensorkabel so verlegen, dass es
während der Arbeit nicht beschä-
digt werden kann
.
Fig. 11
5.6 Magnet und Sensor “ha” an Sämaschinen ohne Zweibereichsgetriebe
montieren
Können Sensor und M agnet nicht wie in Kap 5.4
am Zweibereichsgetrie be be festigt werden, mon-
tieren Sie den Magnet en (Fig. 12/1) auf der An-
triebsachse Ihrer Sämaschine und den Sensor
(Fig. 12/2) im Abstand von max. 12 mm (Fig. 12)
an einer geeignete n Ste lle . Bei Bedarf können
Sie einen Sensorha lter (Fig. 12/3, Bestell - Nr.:
950725) bestellen.
In jedem Fall ist bei dieser Montage
der Faktor zu berechnen (siehe
Seite 22) und zusammen mit der
Ar beitsbr eite einzuprogra mmieren
(siehe Seite 23).
Fig. 12
