Anbauanleitung
16
Amaco BAG0028.0 04.06

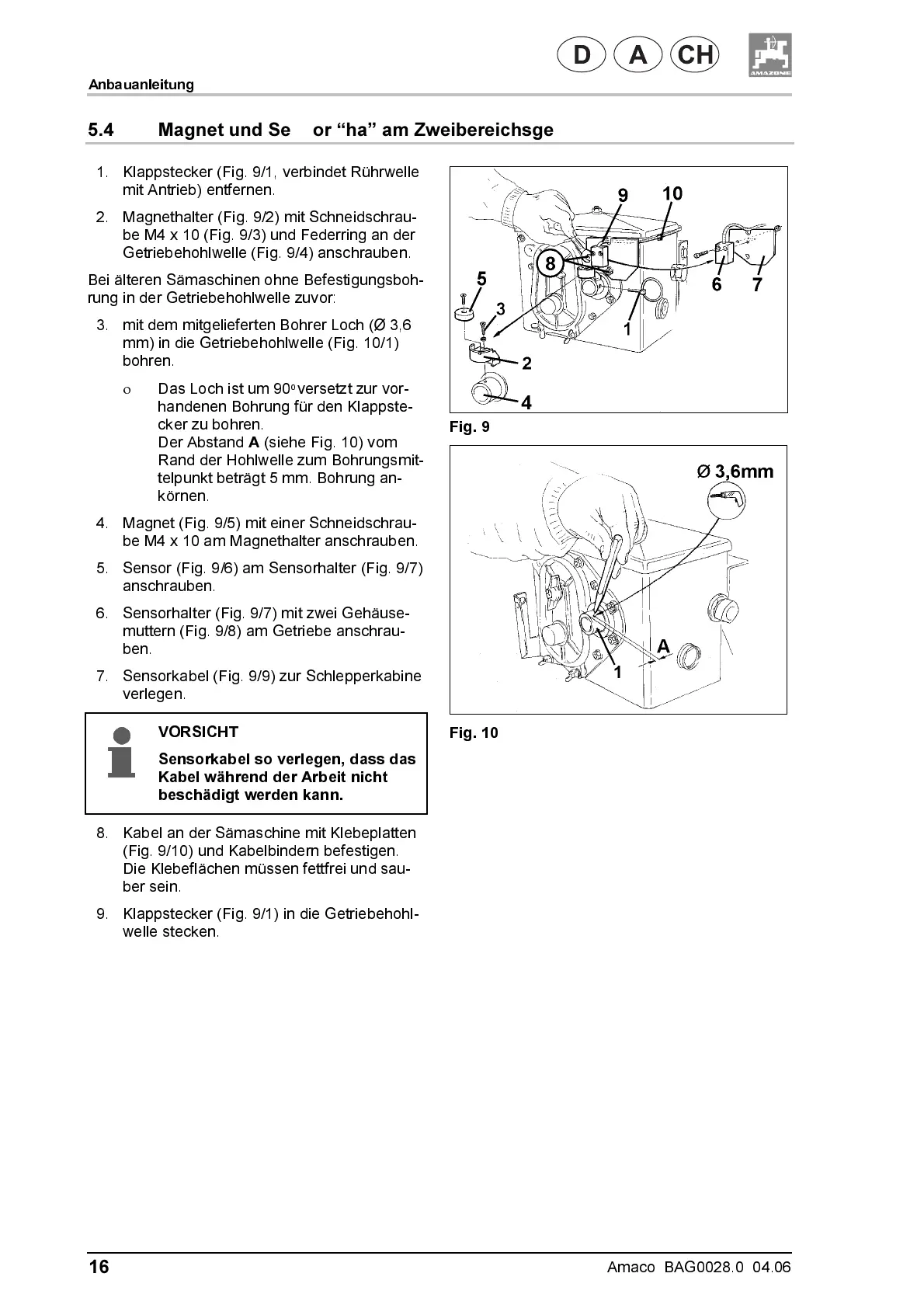

5.4 Magnet und Sensor “ha” am Zweibereichsgetriebe montieren
1. Klappstecker (Fig. 9/1, verbindet Rührwe lle
mit Antrieb) entfernen.
2. Magnethalter (Fig. 9/2) mit Schneidschrau-
be M4 x 10 (Fig. 9/3) und Federring an der
Getriebehohlwelle (Fig. 9/4) anschrauben.
Bei älteren Sämaschinen ohne Befestigungsboh-
rung in der Getriebehohlwelle zuv o r:
3. mit dem mitgelieferten Bohrer Loch (Ø 3,6
mm) in die Getriebehohl welle (Fig. 10/1)
bohren.
ο
Das Loch ist um 90
0
versetz t zur vor-
handenen Bohrung für den Klappste-
cker zu bohren.
Der Abstand
A
(siehe Fig. 10) vom
Rand der Hohlwel le z um Bohrun gsmit-
telpunkt beträgt 5 mm. Bohrung an-
körnen.
4. Magnet (Fig. 9/5) mit einer Schneidschrau-
be M4 x 10 am Magnethalter anschrauben.
5. Sensor (Fig. 9/6) am Sensorhalter (Fig. 9
/
7)
anschrauben.
6. Sensorhalter (Fig. 9/7) mit zwei Gehäuse-
muttern (Fig. 9/8) am Getriebe anschrau-
ben.
7. Sensorkabel (Fig. 9/9) zur Schle pp erkabine
verlegen.
VORSICHT
Sensorkabel so verlegen, dass das
Kabel während der Arbe it nicht
beschädigt werden kann.
Fig. 9
Fig. 10
8. Kabel an der Sämaschine mit Klebeplatten
(Fig. 9/10) und Kabelbindern befestigen.
Die Klebeflächen müssen fettfrei und sau-
ber sein.
9. Klappstecker (Fig. 9/1) in die Getriebehohl-
welle stecken.
