Structure et fonction
Amaco BAG0028.0 04.06
13

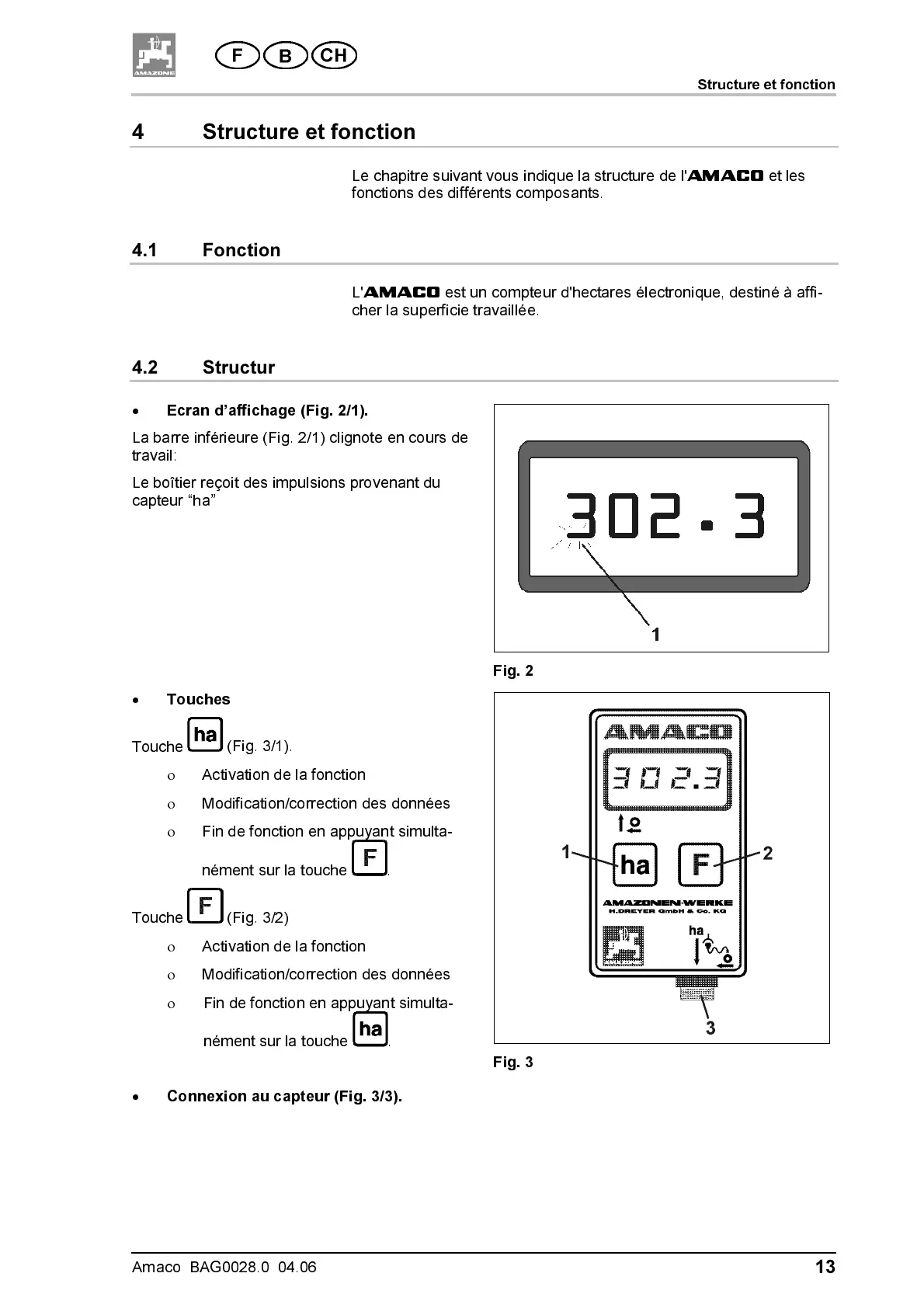

4 Structure et fonction
Le chapitre suivant v ous indique la structure de l' AMACO et les
fonctions des différents composants.
4.1 Fonction
L' AMACO est un compteur d'hectares électronique, destiné à affi-
cher la superficie travaillée.
4.2 Structure
• Ecran d’affichage (Fig. 2/1).
La barre inférieure (Fig. 2
/
1) clignote en cours de
travail:
Le boîtier reçoit des impulsions provenant du
capteur “ha”
Fig. 2
• Touches
Touche
(Fig. 3/1).
ο Activation de la fonction
ο Modification/correction des donn ées
ο Fin de fonction en appuyant simulta-
nément sur la touche
.
Touche
(Fig. 3/2)
ο Activation de la fonction
ο Modification/correction des donn ées
ο Fin de fonction en appuyant simulta-
nément sur la touche
.
• Connexion au capteur (Fig. 3/3).
Fig. 3
