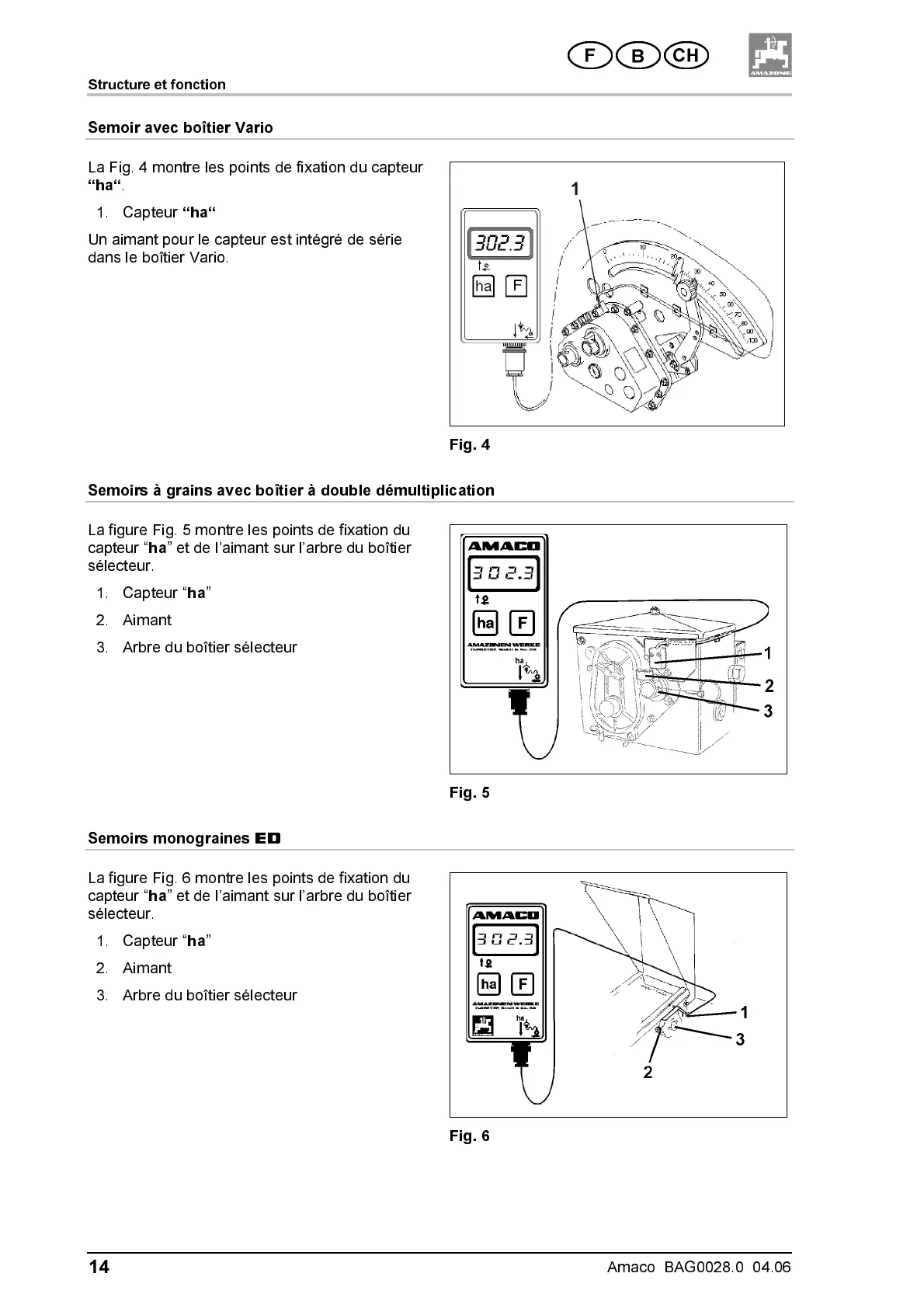

Structure et fonction
14
Amaco BAG0028.0 04.06
Semoir avec boîtier Vario
La Fig. 4 montre les points de fixation du capteur
“ha“ .
1. Capteur “ha“
Un aimant pour le capteur est intégré de série
dans le boîtier Vario.
Fig. 4
Semoirs à grains avec boîtier à double démultiplication
La figure Fig. 5 montre les points de fixation du
capteur “ ha ” et de l’aimant sur l’arbre du boîtier
sélecteur.
1. Capteur “ ha ”
2. Aimant
3. Arbre du boîtier sélecteur
Fig. 5
Semoirs monograines ED
La figure Fig. 6 montre les points de fixation du
capteur “ ha ” et de l’aimant sur l’arbre du boîtier
sélecteur.
1. Capteur “ ha ”
2. Aimant
3. Arbre du boîtier sélecteur
Fig. 6
