Description de la machine
10
Amaco BAG0028.0 04.06
3 Description de la machine
Ce chapitre
● fournit une vue d’ensemble complète concernant la structure de
l'
AMACO
.
•
indique les désignations des différents modules et pièces de
réglage
3.1 Vue d’ensemble
•
Pièces et composants fournis et numéros de référence pour les
pièces de rechange

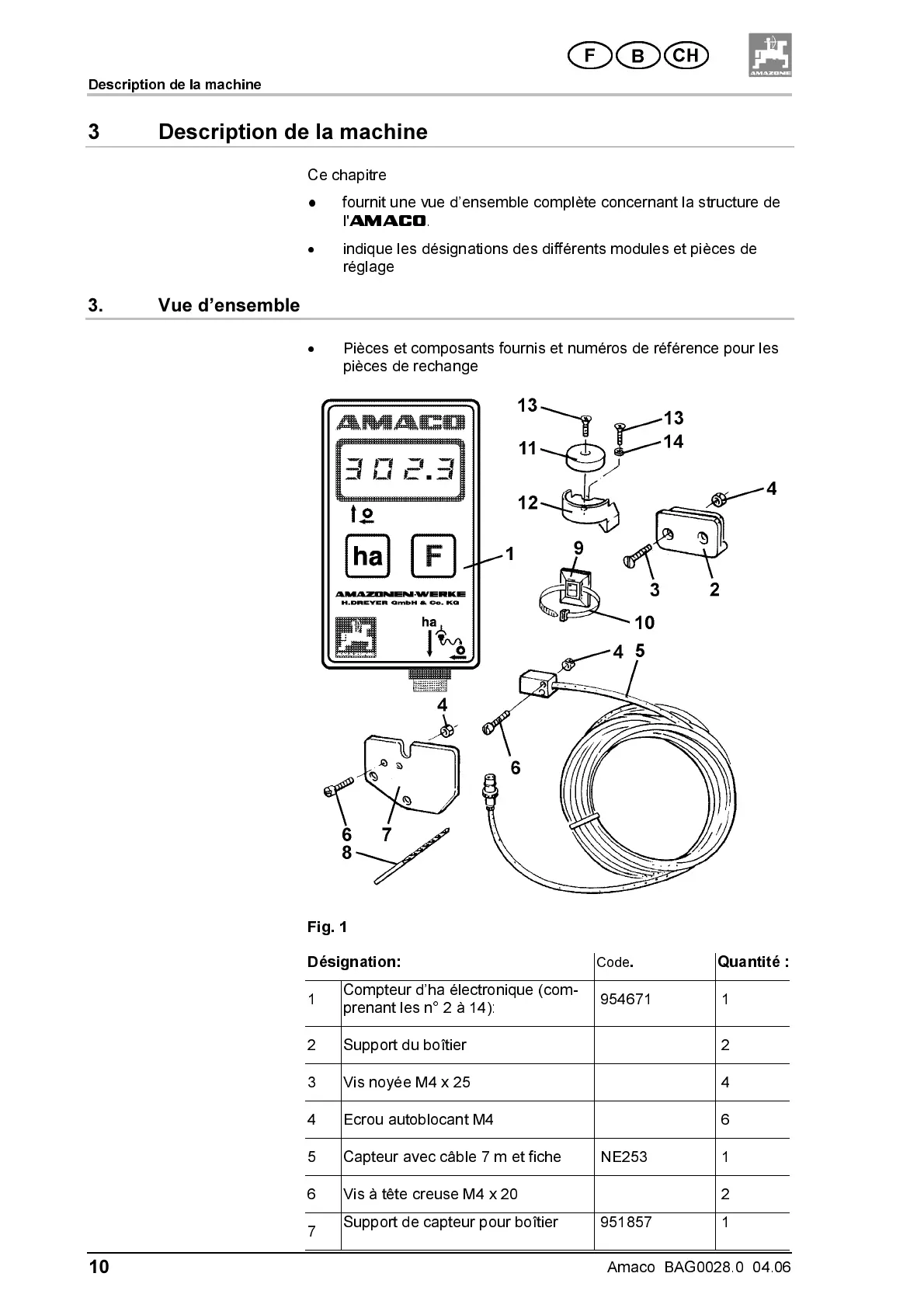

Fig. 1
Désignation:
Code
. Quantité :
1
Compteur d’ha électronique (com-
prenant les n° 2 à 14):
954671 1
2 Support du b oîtier
2
3 Vis noyée M4 x 25 4
4 Ecrou autoblocant M4 6
5 Capteur avec câble 7 m et fiche NE253 1
6 Vis à tête creuse M 4 x 20 2
7
Support de capteur pour b oîtier 951857 1
