Guide de montage
Amaco BAG0028.0 04.06
17

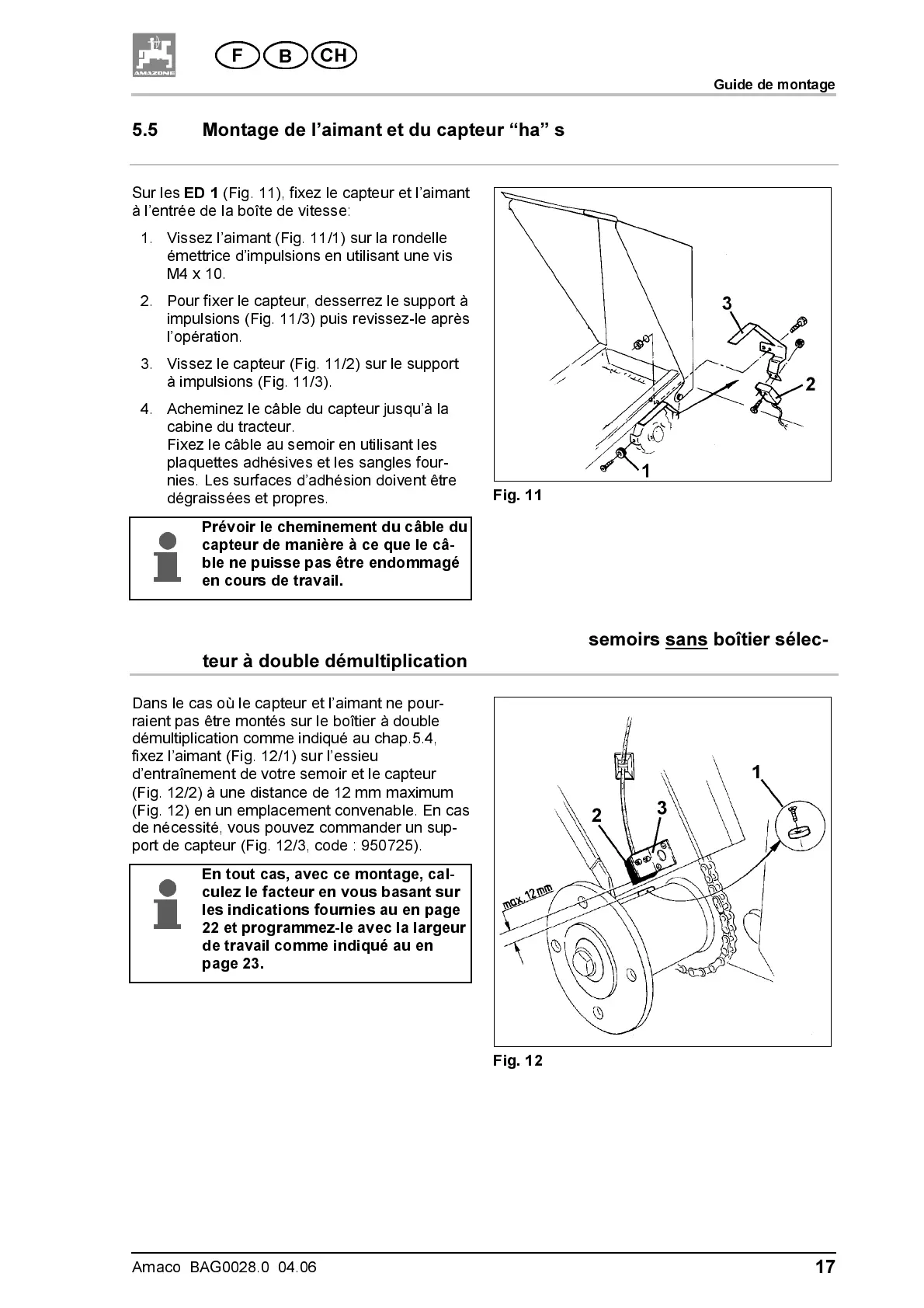

5.5 Montage de l’aimant et du capteur “ha” sur les semoirs monograines
ED
Sur les ED 1 (Fig. 11), fixez le ca pteur et l’aimant
à l’entrée de la boîte de vitesse:
1. Vissez l’aimant (Fig. 11/1) sur la rondelle
émettrice d’impulsions en utilisant une vis
M4 x 10.
2. Pour fixer le capteur, desserrez le support à
impulsions (Fig. 11/3) puis revisse z-le après
l’opération.
3. Vissez le capteur (Fig. 11/2) sur le support
à impulsions (Fig. 11/3).
4. Acheminez le câble du capteur jusqu’à la
cabine du tracteur.
Fixez le câble au semoir en utilisant les
plaquettes adhésives et les sangles four-
nies. Les surfaces d’adhésion doivent être
dégraissées et propres.
Prévoir le cheminement du câble du
capteur de manière à ce que le câ-
ble ne puisse pas être endommagé
en cours de travail.
Fig. 11
5.6 Montage de l’aimant et du capteur “ha” sur semoirs sans boîtier sélec-
teur à double démultiplication
Dans le cas où le capteur e t l’aimant ne pour-
raient pas être montés sur le boîtier à double
démultiplication comme indiqué au chap. 5.4,
fixez l’aimant (Fig. 12/1) sur l’essieu
d’entraîne ment de votre semoir et le capteur
(Fig. 12/2) à une distance de 12 mm maximum
(Fig. 12) en un emplacement convenable. En cas
de nécessité, vous pouvez commander un sup-
port de capteur (Fig. 12/3, code : 950725).
En tout cas, avec ce montage, cal-
culez le facteur en vous basant sur
les indications fournies au en page
22 et programm ez-le avec la largeur
de travail comme indiqué au en
page 23.
Fig. 12
