RSK24-2000/2500
PLATINE DE COMMANDE
Français

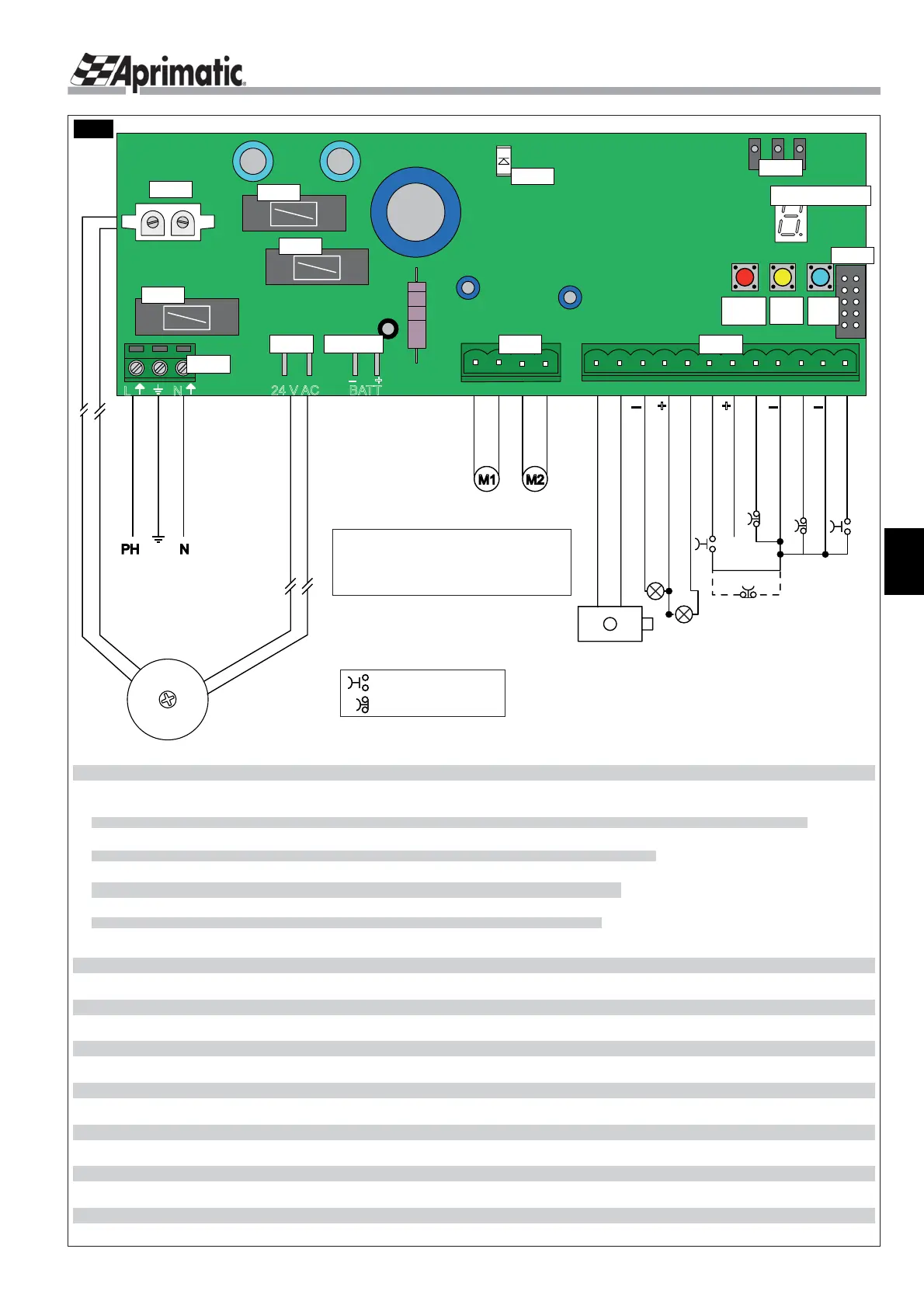

2.4 SCHÉMA DE LA PLATINE ET CONNEXIONS
Fig.1
J1 bornier des connexions (12 pôles) :
1-2 Serrure électromécanique - Sortie à 12 Vca avec charge maximum connectable de 15W - commande de la serrure
électromécanique pendant 1,5 s environ en phase d’ouverture.
3-4 Clignotant à LED à 24VDC - câble à 2 conducteurs mini 1 mm
2
. NE PAS utiliser de clignotants d’un autre type !
5-4 Voyant - sortie 24 VDC charge maximum 3W pour voyant de signalisation de l’état du portail.
6-9 Sécurité en phase d’ouverture (contact de sécurité N.F.) ou Ouverture piéton (N.F.).
7-9 24 V pour alimentation ACCESSOIRES.
8-9 entrée cellules photoélectriques en phase de fermeture (contact de sécurité N.F.).
10-9 ARRÊT (contact de sécurité N.F.) commande l’arrêt des vantaux.
12-11 DÉMARRAGE (N.O.) commande l’ouverture et/ou la fermeture des vantaux.
J3 bornier de puissance avec entrées correspondantes pour 2 moteurs de 24 VDC - câble à 2 conducteurs mini 1,5 mm
2
.
J4 connecteur connexion 230 VAC
M5 connexion phase-terre-neutre 230 Vca
FS1 connexion 24 VAC
CN1
connecteur 3 broches Aprimatic pour enf chage accessoires
(récepteur
Unico
, décodeur contrôle accès, etc.)
CN2 connecteur 10 broches pour récepteur PL-ECO
BATT connexion batteries 24 Vcc
F1 fusible de protection primaire transformateur
F2 fusible de protection accessoires extérieurs (24Vcc)
F3 fusible de protection circuit électronique
AFFICHEUR (7 segments et 1 point) pour la visualisation des paramètres et des valeurs correspondantes
S1 bouton ROUGE = conf rmation (utilisable aussi avant l’auto-apprentissage pour actionner le moteur 1 en mode homme présent)
S2 bouton JAUNE = quitter (utilisable aussi pour visualiser les connexions sur l’aff cheur)
S3 bouton BLEU = déf lement des valeurs disponibles (utilisable aussi avant l’auto-apprentissage pour actionner le moteur 2 en mode homme présent)
DL1 LED de signalisation alimentation carte
PHASE
TIERRE
NEUTRE
CELL. PHOTOELECTRIQUE
CLIGNOTANT
+ 24V ACCESSOIRES
MARCHE
SÉCURITÉ EN
PHASE
D’OUVERTURE
ARRET
GND
+ 24V
VOYANT LUMINEUX 24V 3W max
PH N
230V 50Hz
+6% -10%
alimentation
TRANSFORMATEUR
SECONDAIRE 0-20VAC
PRIMAIRE 0-230VAC
M1 M2
MOTEUR
1
MOTEUR
2
12 Vac 15 W max.
SERRURE ÉLECTROMÉCANIQUE
SERRURE ÉLECTROMÉCANIQUE
GND
ATTENTION !
Les contacts N.F. doivent être dotés d'un
cavalier côté masse (borne 9 ou 11) quand ils sont
inutilisés. Autrement l’automatisme NE PEUT PAS
fonctionner !
REMARQUE
: la borne 6 est N.O. par défaut, mais peut
devenir N.F. selon le réglage du paramètre H (par.7.1).
Marron
Belu
Marron
Belu
+
-
+
- -
OUVERTURE PIÉTON
LEGENDE :
M1
= moteur vantail 1 en phase d’ouverture
un seul vantail
M2
= moteur vantail 2 en phase d’ouverture
= contact du type NO
= contact du type NF
}
24 V AC BATT
-
+
L N
M1 M2 M3 M4 1 3 6 7 10 11 12245 89
J1J3
M5
J4
FS1
BATT
CN1
CN2
F1
F2
F3
Aff cheur
DL1
S1
rouge
S2
jaune
S3
bleu
