- 59 -
RSK24-2000/2500
EQUIPO DE CONTROL
Español
6. FUNCIONES DEL SISTEMA DE CONTROL
6.1 GESTIÓN DE LOS MOTORES
RSK24 2000/2500
dispone de salidas independientes
para los motores. Cuando sólo se conecta e
l Motor 1
(aplicación en versión hoja única) el sistema de control
regula automáticamente el funcionamiento oportuno.
En apertura el
Motor2
tiene un retraso f jo de 3 seg.
Cuando las hojas se acercan a los topes de parada en
cierre y en apertura, la velocidad de movimiento de las hojas
disminuye siempre hasta el 45% de la velocidad máxima.
6.2 DISPOSITIVOS QUE PUEDEN ACTIVARSE
Pulsador START - comanda el accionamiento de la
automatización, apertura o cierre según el estado en que
se halla la misma.
Pulsador STOP - comanda la parada de las hojas. Este
comando es prioritario respecto a cualquier estado y a todas
las funciones. Comanda la parada del movimiento en la
posición en la que se halla la automatización; para reanudar
el movimiento es necesario enviar el mando de START.
Fotocélulas en cierre - la activación de estas fotocélulas
se produce sólo en la fase de cierre; comanda la parada del
movimiento por 1 seg. y la nueva apertura. Mientras estén
activadas las fotocélulas el cierre es imposible.
Perf l de seguridad como seguridad en apertura - Entrada
de seguridad activa en fase de apertura. La detección de
un obstáculo en apertura mediante el perf l de seguridad
causa una breve inversión de marcha y luego la parada de
las hojas. Es necesario un comando de START para que se
complete la maniobra interrumpida en el modo de seguridad
(velocidad reducida y luz destellante encendida con luz f ja).
NOTA:
programar el parámetro H para habilitar la seguridad
en apertura con el perfi l de seguridad.
Fotocélulas como seguridad en apertura - la detección de
un obstáculo en apertura o en cierre mediante las fotocélulas
causa la parada de las hojas. Sólo cuando se desactivan
las fotocélulas el movimiento se reanuda, tras 1 seg. de
espera, en la dirección en la que se había interrumpido.

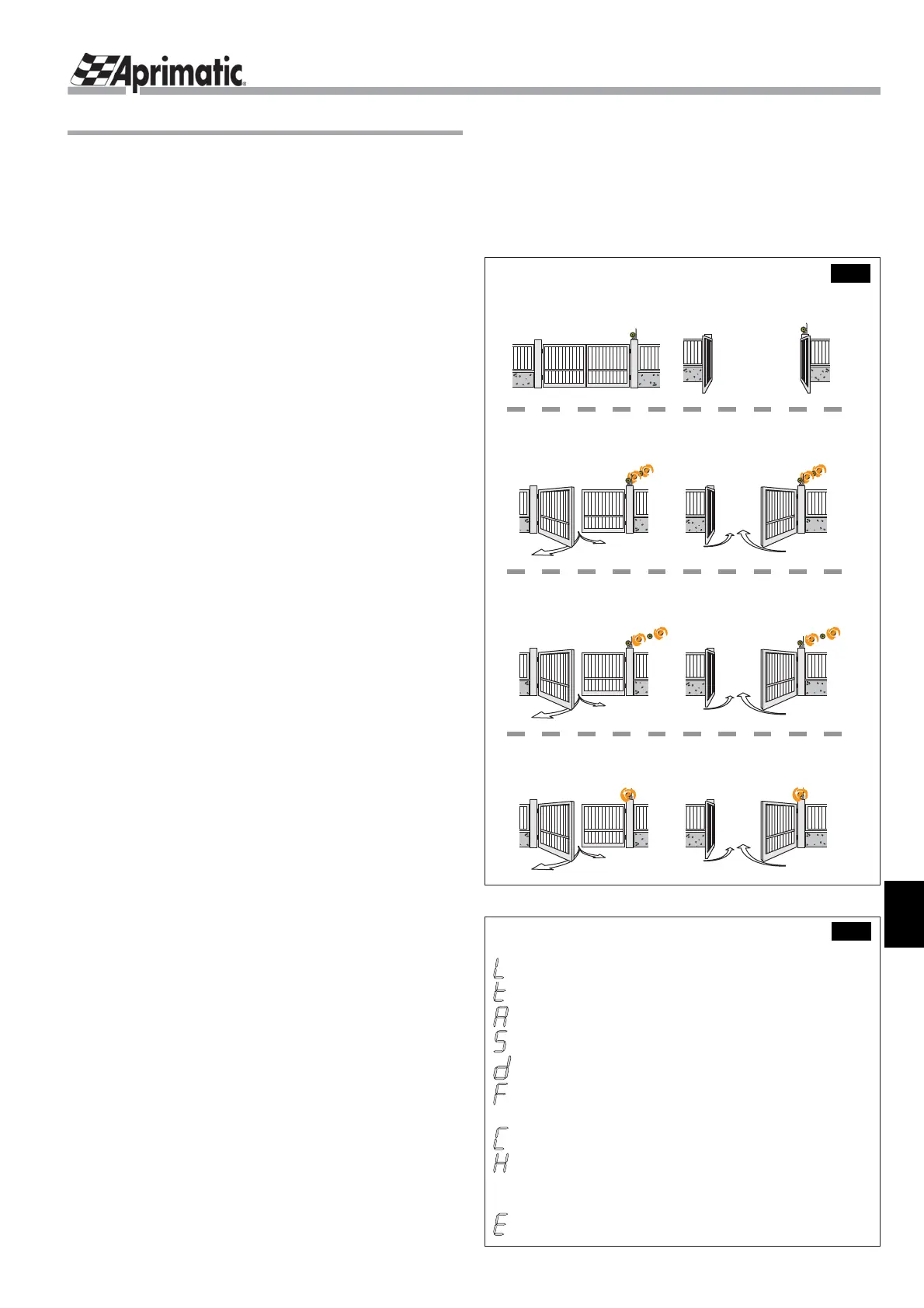

Luz destellante - para la señalización del estado de la
automatización
(Fig.7)
.
Lámpara piloto - se puede conectar para la señalización del
estado de la automatización: luz apagada
automatización
cerrada; luz encendida f ja
automatización abierta o en fase
de apertura; luz encendida destellante
automatización
en fase de cierre.
6.3 FUNCIONES PROGRAMABLES (ver párr.4.1)
Pre-destello - con el pre-destello habilitado, el encendido de
la luz destellante se produce 3 seg. antes del accionamiento
tanto en apertura como en cierre.
ATENCIÓN
: inhabilitar el pre-destello si no se utiliza la
luz destellante.
Start peatonal - permite la apertura de una sola hoja
mediante pulsador o mando a distancia (tecla 2).
Breve inversión al f nal de la maniobra - al f nal del
cierre de las hojas, los motores se accionan en sentido
inverso durante un corto periodo para eliminar la carga de
las hojas y facilitar el desbloqueo.
PARÁMETROS PROGRAMABLES
lógica de funcionamiento
tiempo de pausa
retardo de la hoja en fase de cierre
velocidad de movimiento de las hojas
tiempo de acercamiento
pre-destello / golpe de ariete / empuje en final de
maniobra
breve inversión al f nal de la maniobra
fotocélula en el tiempo de pausa / seguridad en
apertura con fotocélula / con perf l de seguridad /
start peatonal
fuerza de empuje
Tab.3
luz apagada = cancela cerrada, o en pausa abierta
luz encendida fija = cancela en movimiento en el modo
emergencia (tras el reconocimiento de un obstáculo)
luz intermitente = pre-destello (si está configurado) o
cancela en movimiento (apertura o cierre)
luz intermitente ralentizada = cancela en movimiento en
el modo “apagón” (con batería)
FUNCIONAMIENTO DE LA LUZ DESTELLANTE
Fig.7
