- 6 -
RSK24-2000/2500
APPARECCHIATURE DI CONTROLLO
Italiano
3.1 AVVIO DEL SISTEMA:
CICLO DI AUTOAPPRENDIMENTO
Al termine dei collegamenti, è assolutamente
indispensabile far eseguire un ciclo di autoapprendimento
per la messa in funzione del sistema.
Se la procedura di autoapprendimento non viene
portata a termine l’automazione non può funzionare.
Nel ciclo di autoapprendimento l’apparecchiatura di
controllo acquisisce i dati del sistema, grazie ai quali è in
grado di settare i parametri per il buon funzionamento:
- ampiezza della corsa;
- tempi di azionamento necessari per l’apertura/chiusura;
- senso di apertura/chiusura delle ante, adeguando il
funzionamento dei motori;
- tipo di applicazione: a due ante o monoanta in base ai
motori collegati, adeguando il funzionamento.
Attenzione
!
Durante l’autoapprendimento
vengono ignorati i segnali esterni ad esclusione della
fotocellula durante la chiusura. Se interviene un impulso da
fotocellula, l’autoapprendimento viene interrotto e diventa
necessario ripeterlo.
Attenzione
!
Si dovrà obbligatoriamente rieffettuare un ciclo di
AUTOAPPRENDIMENTO
ogni qualvolta sia stato
riprogrammato il parametro “velocità” o cambiato anche
temporaneamente il numero di ante motorizzate, o dopo
un RESET.
nota:
la necessità di effettuare l’autoapprendimento
è segnalata sul display della scheda dalla lettera S
lampeggiante.
3.1.1
PROCEDURA DI AUTOAPPRENDIMENTO
Per poter avviare l’autoapprendimento è necessario
che il cancello sia CHIUSO e FERMO (è possibile
l’azionamento
A UOMO PRESENTE
descritto al
par.3.1.2
).
Premere contemporaneamente i tasti
GIALLO
e
BLU
per
qualche secondo, f no a che il display conferma l’avvio della
procedura con il lampeggio di 3 segmenti sovrapposti (
Fig.2
).
Il ciclo viene avviato e si completa in 5 fasi (
Fig.2
).
Al termine della procedura il cancello si trova chiuso e
fermo e il display si spegne.
Ora è possibile azionare
il cancello tramite pulsante a chiave o telecomando (se già
memorizzato) e verif care il corretto funzionamento.
Dopo l’autoapprendimento il sistema funziona in Logica
automatica e con le impostazioni di fabbrica (default)
(vedi par.5.1 e Tab.2
).
3.1.2 Azionamento “a uomo presente”
Prima di avviare l’autoapprendimento è possibile azionare
le ante mediante il comando a UOMO PRESENTE, senza
dover ricorrere alla sblocco meccanico del/i motore/i,
procedendo come segue:
per muovere l’anta1 premere e mantenere premuto il
tasto ROSSO
sull’apparecchiatura;
per muovere l’anta2 premere e mantenere premuto il
tasto BLU
.
Ogni volta che il tasto
ROSSO
o
BLU
viene rilasciato e poi
di nuovo premuto, cambia la direzione del movimento
dell’anta relativa.

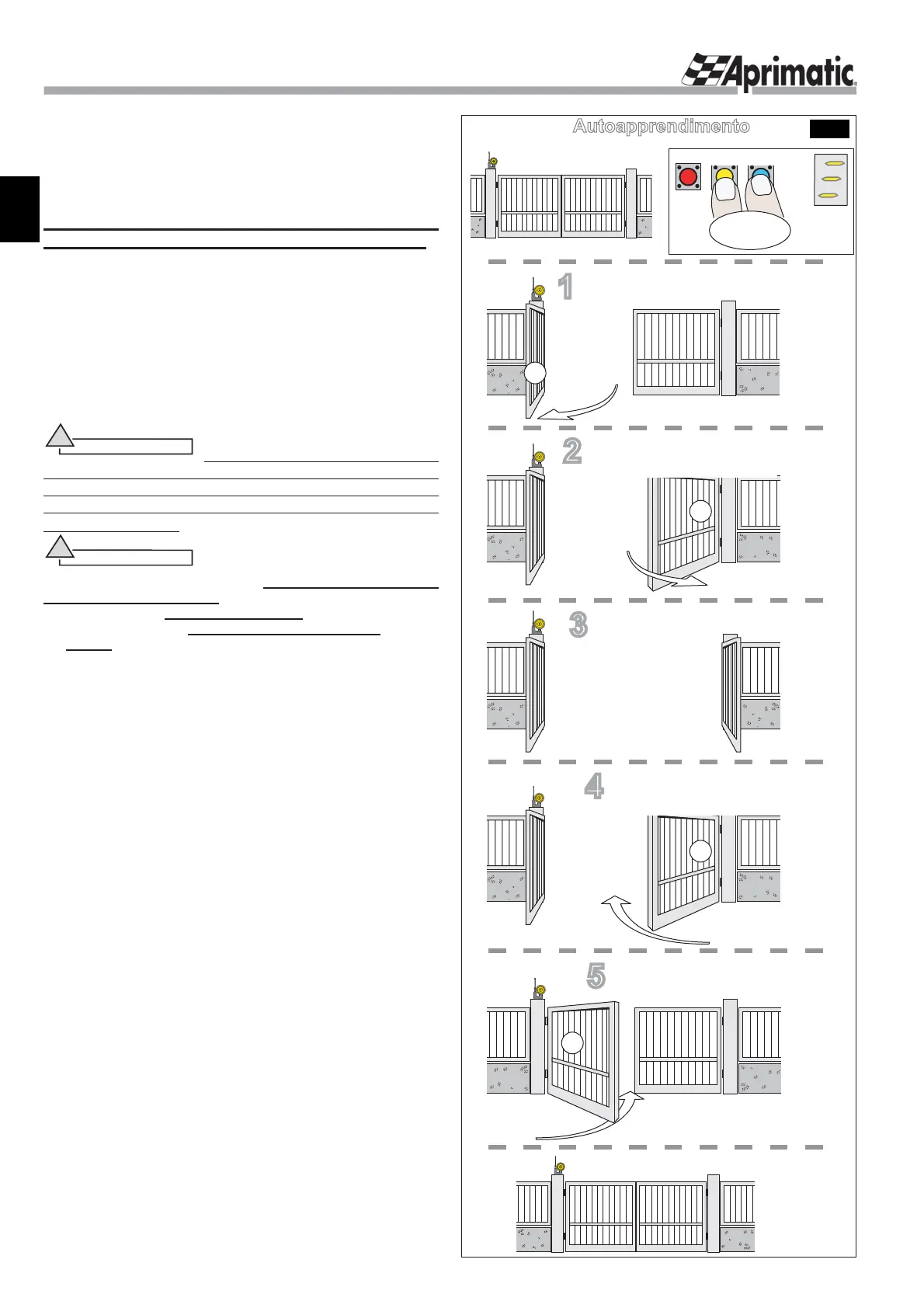

Fig.2
1
2
3
cancello aperto
4
pausa 1"
2
Autoapprendimento
cancello chiuso
5
chiusura completa anta 1
o monoanta
1
1
cancello chiuso
Ö
3 "
2
apertura completa anta 2
(solo cancello a due ante)
chiusura completa anta 2
(solo cancello a due ante)
apertura completa anta 1 o monoanta
giallo blu
