- 42 -
RSK24-2000/2500
STEUEREINHEIT
Deutsch
3.1 START DES SYSTEMS: SELBSTLERNZYKLUS
Nach den Anschlüssen und zur Inbetriebnahme des Systems
ist in jedem Fall ein Selbstlernzyklus auszuführen.
Wird der Selbstlernzyklus nicht vollständig durchge-
führt, ist die Automatik nicht funktionsfähig.
Während des Selbstlernzyklus erfasst die Steuerung die
Daten des Systems, die der Einstellung des korrekten
Betriebs dienen:
- Öffnungsweite;
- Betätigungszeiten, die für das Öffnen/Schließen
notwendig sind;
- Öffnungs-/Schließrichtung der Torf ügel mit entspre-
chender Einstellung des Motorbetriebs;
- Art der Anwendung: ein- oder zweif ügelige Anlage je
nach angeschlossenem Motor mit entsprechender Einstel-
lung des Betriebs.
Achtung
!
Mit Ausnahme der Lichtschranke
beim Schließen werden während des gesamten Selbst-
lernzyklus externe Signale ignoriert. Gibt die Lichtschranke
in dieser Phase einen Impuls, wird der Selbstlernzyklus
unterbrochen und muss wiederholt werden.
Achtung
!
Ein Selbstlern-
ZYKLUS
muss in
jedem Fall immer dann ausgeführt werden, wenn der
Wert „Geschwindigkeit“ neu programmiert, die Anzahl
der motorisierten Torf ügel (auch vorübergehend) geän-
dert oder ein RESET ausgeführt wird.
Hinweis:
Ist ein Selbstlernzyklus erforderlich, so wird dies auf
dem Display der Karte anhand eines blinkenden S angezeigt.
3.1.1
SELBSTLERNVORGANG
Um den Selbstlernzyklus zu starten, muss das Tor
GESCHLOSSEN sein und STILLSTEHEN (Sie können
die
TOTMANNSCHALTUNG
wie in
Abschnitt 3.1.2
beschrie-
ben verwenden).
Drücken Sie die
GELBE
Taste und die
BLAUE
Taste ein
paar Sekunden lang gleichzeitig, bis das Display den Start
des Zyklus anzeigt (drei übereinander angeordnete Seg-
mente blinken) (
Abb.2
).
Der Zyklus startet und erfolgt in
5 Phasen (
Abb.2
).
Nach abgeschlossenem Zyklus ist das Tor geschlossen
und steht still; das Display erlischt.
Nun können Sie
das Tor mithilfe des Schlüsseltasters oder des Handsenders
(sofern dieser bereits gespeichert wurde) betätigen und die
korrekte Funktionsweise überprüfen.
Nach dem Selbstlernzyklus funktioniert das System
automatisch und mit den Werkseinstellungen (Stan-
dardeinstellungen)
(siehe Abschnitt 5.1 und Tab.2
).
3.1.2 „Totmannschaltung“
Vor dem Starten des Selbstlernvorgangs können Sie die Tor-
f ügel anhand der Funktion TOTMANNSCHALTUNG betä-
tigen; auf diese Weise vermeiden Sie es, den/die Motor/en
mechanisch entriegeln zu müssen. Gehen Sie wie folgt vor:
Um Torf ügel 1 zu bewegen, drücken Sie die
ROTE Taste
und halten sie gedrückt.
Um Torf ügel 2 zu bewegen, drücken Sie die
BLAUE Taste
und halten sie gedrückt.
Jedes Mal, wenn Sie die
ROTE
oder
BLAUE
Taste loslassen
und anschließend erneut drücken, ändert sich die Bewe-
gungsrichtung des jeweiligen Torf ügels.

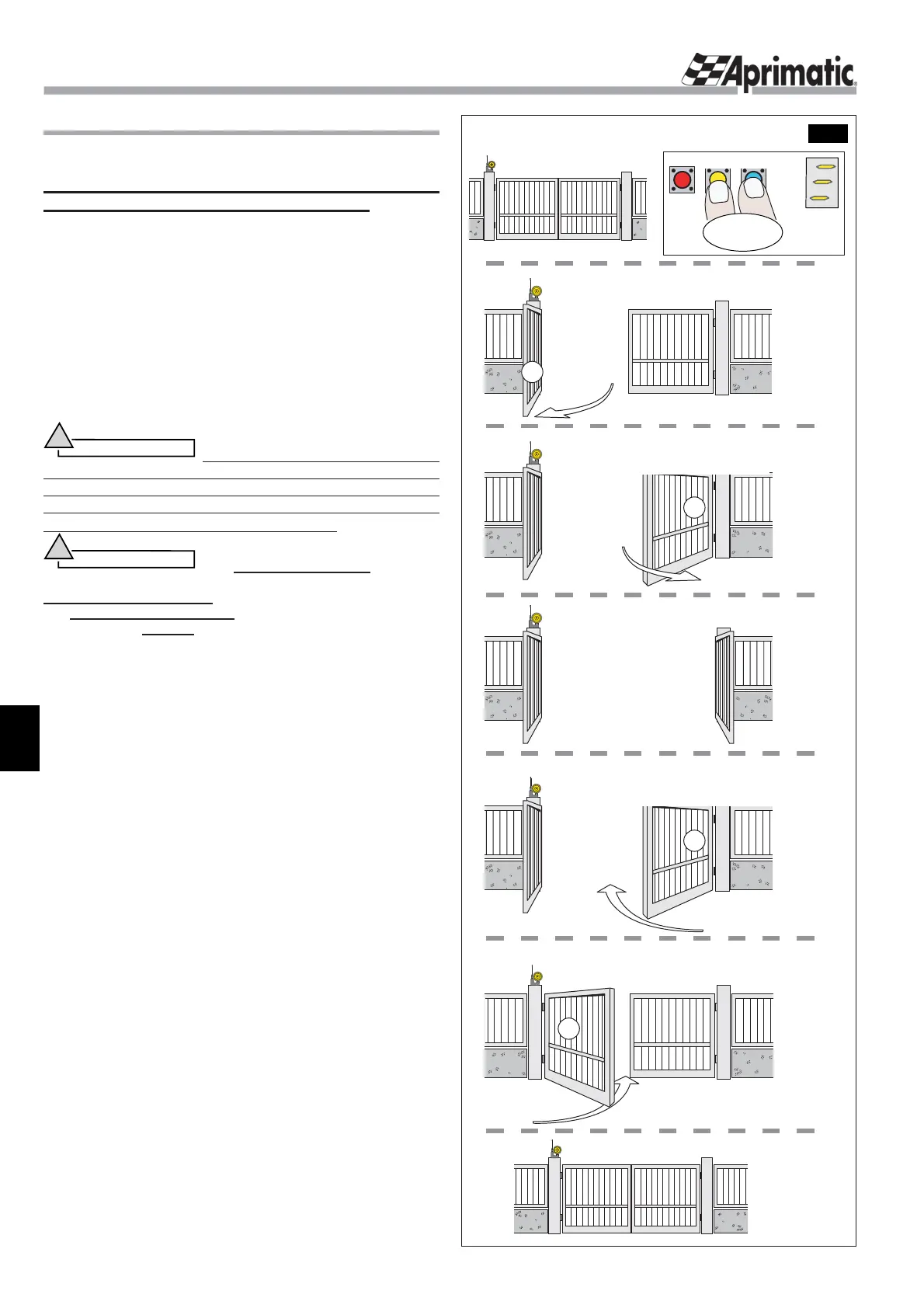

Abb.2
Offenes Tor
Pause 1"
2
Geschlossenes Tor
komplette Schließung von
Torflügel 1 oder des
einflügeligen Tors
1
1
Geschlossenes Tor
3 "
2
komplette Öffnung von Torflügel 2
(nur bei zweiflügeligen Toren)
komplette Schließung von
Torflügel 2 (nur bei
zweiflügeligem Tor)
komplette Öffnung von Torflügel 1
oder des einflügeligen Tors
Gelb Blau
