- 8 -
RSK24-2000/2500
APPARECCHIATURE DI CONTROLLO
Italiano
Tab.2
4. PROGRAMMAZIONE AVANZATA
4.1
PROGRAMMAZIONE DEI PARAMETRI
IMPORTANTE
! Effettuare la programmazione dei parametri solo con il cancello CHIUSO e FERMO e dopo aver effettuato
l’AUTOAPPRENDIMENTO.

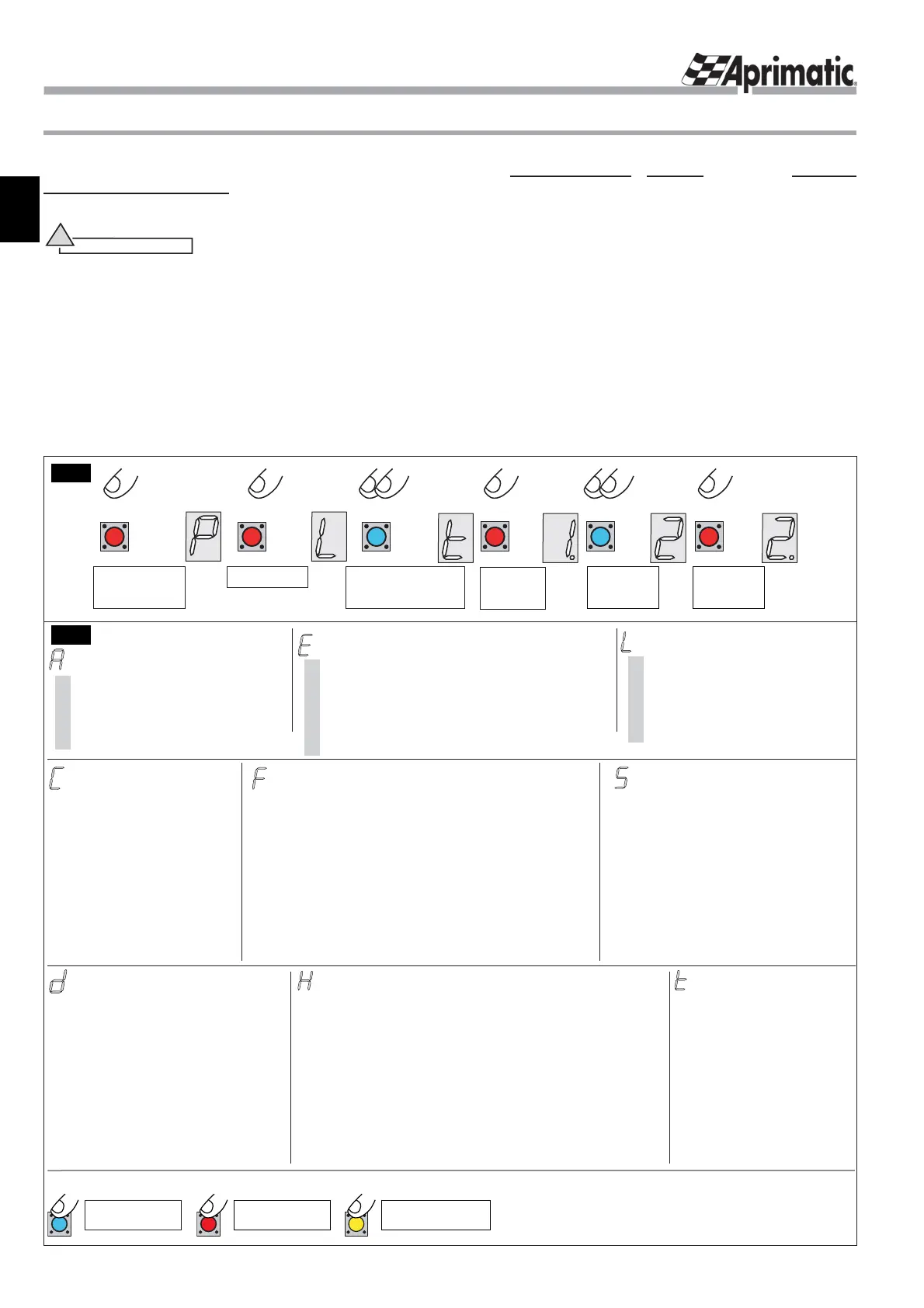

Per la programmazione dei parametri procedere come di seguito descritto con riferimento a
Fig.5
e a
tab.2
.
Attenzione
!
In fase di programmazione i segnali in ingresso vengono ignorati.
Premere e tenere premuto il tasto
ROSSO
f no a quando sul display appare una P. Rilasciare il tasto
compare la
prima lettera che identif ca i parametri programmabili.
con il tasto
BLU
si possono scorrere tutti i parametri.
con il tasto
GIALLO
si abbandona per tornare al normale funzionamento.
con il tasto
ROSSO
si visualizza il valore attualmente impostato (contrassegnato dal puntino luminoso)
e con il BLU
si possono scorrere i valori per esso disponibili.
Per modif care premere il tasto
ROSSO
(conferma) per 3 sec. quando appare il valore desiderato
viene memorizzato
questo nuovo valore (confermato da 3 lampeggi) e si esce dalla programmazione tornando al normale funzionamento.
Se si decide di non modif care premere il tasto
GIALLO
Si torna alla visualizzazione delle lettere/parametro.
nota
: le
LOGICHE DI FUNZIONAMENTO
e le risposte ai segnali in ingresso sono descritte al
par.5.1
.
blu
seleziona il parametro
da modif care
rosso
entra in
programmazione
rilasciare
rosso
conferma
il parametro
blu
seleziona un
nuovo valore
rosso
conferma il
nuovo valore
ATTENZIONE
: aumentando il
valore di questo parametro
diminuisce la sensibilità
all’ostacolo. Con valore 3, 4 o
5 impostato, occorre utilizzare
opportuni dispositivi rilevatori di
presenza in base a una corretta
analisi dei rischi.
(
*
) = valori di fabbrica
: tipo di logica di funzionamento
0 = AUTOMATICA (*)
1 = 4 PASSI
2 = AUTOMATICA SUPER
3 = SEMIAUTOMATICA con STOP
4 = PASSO-PASSO
: tempo di accostamento
(sec.)
0 = 2
1 = 4 (*)
2 = 5
3 = 6
4 = 7
5 = 8
6 = 10
7 = 12
8 = 14
9 = 16
: Fotocellula nel Funzione ingresso
tempo di pausa J1 pin 6-9
0 (*) NO
START PEDONALE
1 NO
SICUREZZA APERT. COSTA SENSIBILE
2 SÌ
START PEDONALE
3 SÌ
SICUREZZA APERT. COSTA SENSIBILE
4 NO
SICUREZZA APERT. FOTOCELLULA
5 SÌ
SICUREZZA APERT. FOTOCELLULA
: breve inversione
(ms.)
0 0
1 30
2 (*) 50
3 80
4 100
5 120
6 150
7 200
8 300
9 400
: ritardo d’anta in chiusura
0 = 4 sec. (*)
1 = 8 sec.
2 = 12 sec.
3 = 16 sec.
: tempo di pausa
(sec.)
0 = 0
1 = 5 (*)
2 = 10
3 = 15
4 = 20
5 = 25
6 = 30
7 = 35
8 = 40
9 = 45
: velocità movimento delle ante
0 = 50%
1 = 70% (*
RAIDER2000
)
2 = 85% (*
RAIDER2500
)
3 = 100%
Ö
×
×
××××
ÖÖÖÖÖ
××
rosso
per confermare
blu
per selezionare
giallo
per abbandonare
RICORDA:
nota: il ritardo in
apertura, invece, è
fi sso di 3 sec.
ATTENZIONE
! Quando viene modifi cato
il parametro S (velocità) è necessario
rieffettuare l’autoapprendimento:
premere contemporaneamente i tasti
GIALLO e BLU per qualche secondo
(dettagli al
par.3.1
).
Fig.5
: forza di spinta
0 = Bassa
1 = Media
2 = Alta (*)
3 = Altissima
4 = Vento medio
5 = Vento forte
:
prelampeggio colpo d’ariete spinta f ne manovra
0 (*) no no no
1 no sì no
2 sì no no
3 sì sì no
4 no no sì
5 no sì sì
6 sì no sì
7 sì sì sì
