RSK24-2000/2500
STEUEREINHEIT
Deutsch

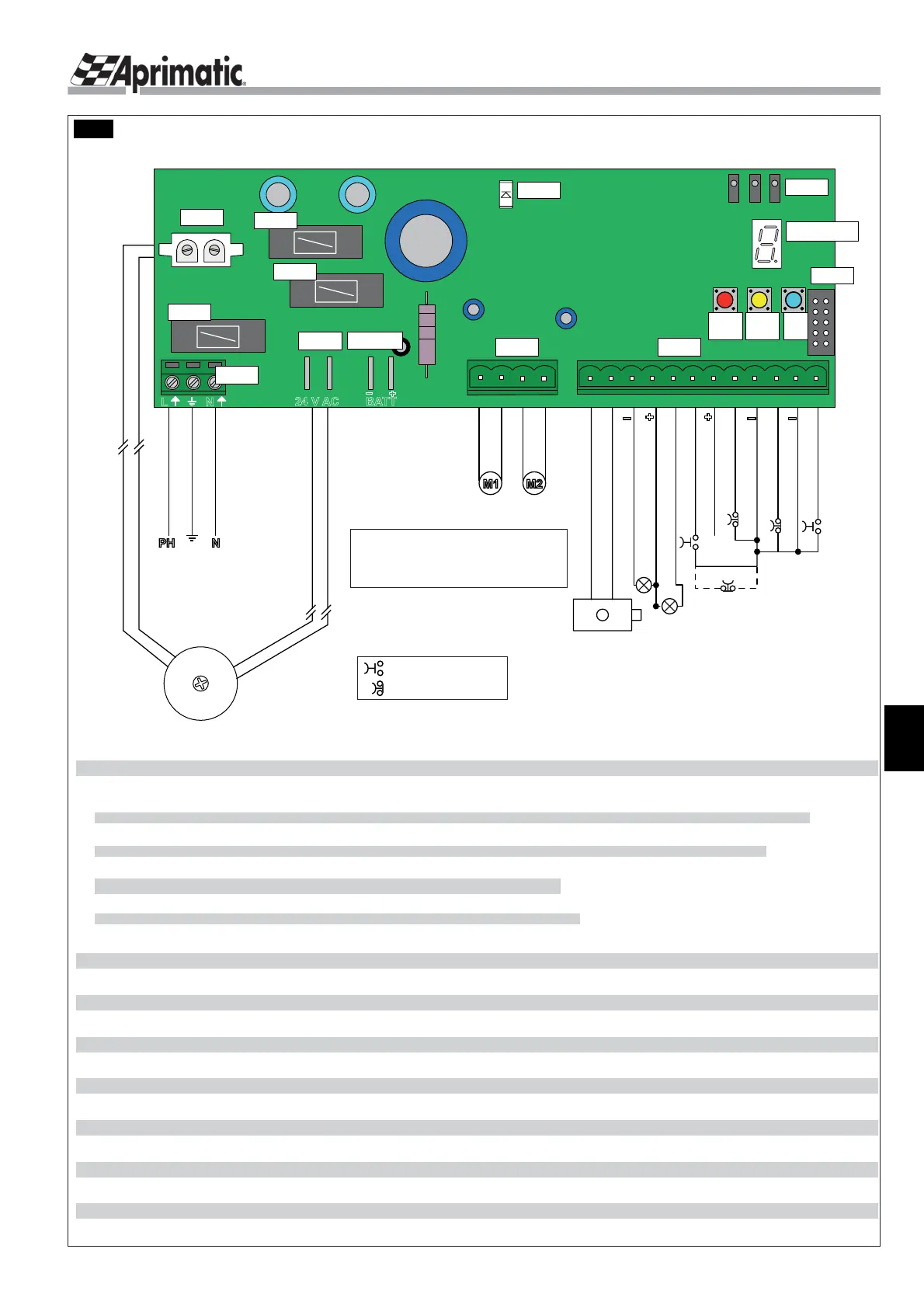

2.4 PLAN DER STEUEREINHEIT UND ANSCHLÜSSE
Abb.1
J1 Anschluss-Klemmenleiste (12-polig):
1-2 Elektroschloss - 12V WS Ausgang mit maximaler Last von 15W - steuert das Elektroschloss in der Öffnungsphase ca. 1,5
Sekunden lang.
3-4 24V GS LED-Blinkleuchte - Kabel mit 2 Leitern zu min. 1 mm
2
. KEINE andersartigen Blinkleuchten verwenden!
5-4 Kontrollleuchte - 24V GS-Ausgang mit maximaler Last von 3W für Kontrollleuchte des Torstatus.
6-9 Sicherheitseinrichtung beim Öffnen (Sicherheits-Öffnungskontakt) oder Start Fußgänger (Schließer).
7-9 24 V für Versorgung des ZUBEHÖRS.
8-9 Eingang Lichtschranken beim Schließen (Sicherheits-Öffnungskontakt).
10-9 STOPP (Sicherheits-Öffnungskontakt) Torfl ügel-Stoppbefehl.
12-11 START (Schließer) Befehl zum Öffnen und/oder Schließen der Torf ügel.
J3 Leistungsklemmleiste mit den Eingängen für 2 24V-Gleichstrommotoren - Kabel mit 2 Leitern zu min. 1,5 mm
2
.
J4 Steckverbinder 230V WS
M5 Anschluss Phase-Erdung-Neutralleiter 230V WS
FS1 Anschluss 20V WS
CN1
Aprimatic 3-Pin-Steckverbinder für Zubehör
(Empfänger
Unico
, Decoder für Zugangskontrolle etc.)
CN2 10-Pin-Steckverbinder für Empfänger PL-ECO
BATT Batterieanschluss 24V GS
F1 Sicherung zum Schutz der Primärwicklung des Transformators
F2 Sicherung zum Schutz des externen Zubehörs (24V GS)
F3 Sicherung zum Schutz der elektronischen Schaltung
DISPLAY (7 Segmente und 1 Punkt) zur Anzeige der Parameter und der jeweiligen Werte
S1 ROTE Taste = Bestätigen (und für die Totmannschaltung des Motors 1 vor dem Selbstlernen)
S2 GELBE Taste =
Beenden
(und für die
Anzeige der Anschlüsse
auf dem Display)
S3 BLAUE Taste = Verfügbare Werte durchsehen (und für die Totmannschaltung des Motors 2 vor dem Selbstlernen)
DL1 LED-Anzeige der Kartenversorgung
PHASE
ERDUNG
NEUTRALLEITER
LICHTSCHRANKE
BLINKLEUCHTE
+24V ZUBEHÖR
START
SICHERHEITS-EI
NRICHTUNG
BEIM ÖFFNEN
STOPP
GND
+ 24V
KONTROLLLEUCHTE 24V 3W max
PH N
230V 50Hz
+6% -10%
Anschluss-sp
annung
TRANSFORMATOR
SEKUNDÄRWICKLUNG 0-20VAC
PRIMÄRWICKLUNG 0-230VAC
M1 M2
MOTOR
1
MOTOR
2
12 Vac 15 W max.
ELEKTROSCHLOSS
ELEKTROSCHLOSS
GND
ACHTUNG!
Die NC-Kontakte müssen gegen Masse
(Klemme 9 oder 11) gebrückt werden, falls sie nicht
verwendet werden. Andernfalls kann die Türautomatik
NICHT BETRIEBEN werden!
HINWEIS
: Die Klemme 6 ist im Standard Schließer, kann
aber je nach Einstellung des Parameters H auf Öffner
umgestellt werden (Abschnitt 7.1).
Braun
Blau
Braun
Blau
+
-
+
- -
START Fußgänger
