RSK24-2000/2500
PLATINE DE COMMANDE
Tab. 2
4. PROGRAMMATION AVANCÉE
4.1
PROGRAMMATION DES PARAMÈTRES
IMPORTANT
! Effectuer la programmation des paramètres uniquement avec le portail FERMÉ et ARRÊTÉ et après avoir
effectué l’AUTO-APPRENTISSAGE.
Pour programmer les paramètres, procéder selon les indications suivantes (voir
Fig.5
et
tab.2)
.
Attention
!
Les signaux d’entrée ne sont pas pris en considération en phase de programmation.
Presser et maintenir enfoncé le bouton
ROUGE
jusqu’à ce qu’un P apparaisse sur l’aff cheur. Relâcher le bouton
la
première lettre identif ant les paramètres programmables s’aff che.
Le bouton
BLEU
permet de faire déf ler tous les paramètres.
Le bouton
JAUNE
permet de quitter pour revenir au fonctionnement normal.
Le bouton
ROUGE
permet de visualiser la valeur actuellement paramétrée (indiquée par un point lumineux)
et le
bouton BLEU permet de faire déf ler les valeurs disponibles.
En cas de modif cation, appuyer sur le bouton
ROUGE
(conf rmer) pendant 3 s lorsque la valeur souhaitée apparaît
cette nouvelle valeur (conf rmée par 3 clignotements) est mémorisée et l’on quitte la programmation pour revenir au
fonctionnement normal.
Pour quitter sans modif er, appuyer sur le bouton JAUNE
Ceci permet de revenir à l’aff chage des lettres/paramètres.
remarque : les MODES DE FONCTIONNEMENT DISPONIBLES et les réponses aux signaux d’entrée sont décrits au par.5.1.
bleu
sélectionner le
paramètre à modif er
rouge
entrer en mode
programmation
relâcher
rouge
conf rmer le
paramètre
bleu
sélectionner une
nouvelle valeur
rouge
conf rmer la
nouvelle valeur
(
*
) = valeurs d’usine (par défaut)
: Cellule photoélectrique Fonction entrée
en temps de pause J1 broche 6-9
0 (*) NON OUVERTURE PIÉTON
1 NON SÉCURITÉ OUVERT. BORD SENSIBLE
2 OUI OUVERTURE PIÉTON
3 OUI SÉCURITÉ OUVERT. BORD SENSIBLE
4 NON SÉCURITÉ OUVERT. CELLULE PHOTOÉL.
5 OUI SÉCURITÉ OUVERT. CELLULE PHOTOÉL.
: temporisation du vantail en
phase de fermeture
0 = 4 s (*)
1 = 8 s
2 = 12 s
3 = 16 s
: temps de pause
(s)
0 = 0
1 = 5 (*)
2 = 10
3 = 15
4 = 20
5 = 25
6 = 30
7 = 35
8 = 40
9 = 45
Ö
×
×
××××
ÖÖÖÖÖ
××
rouge
pour conf rmer
bleu
pour sélectionner
jaune
pour quitter
NOTA BENE :
remarque
: en revanche,
la temporisation
d’ouverture reste fi xée
à 3 s.

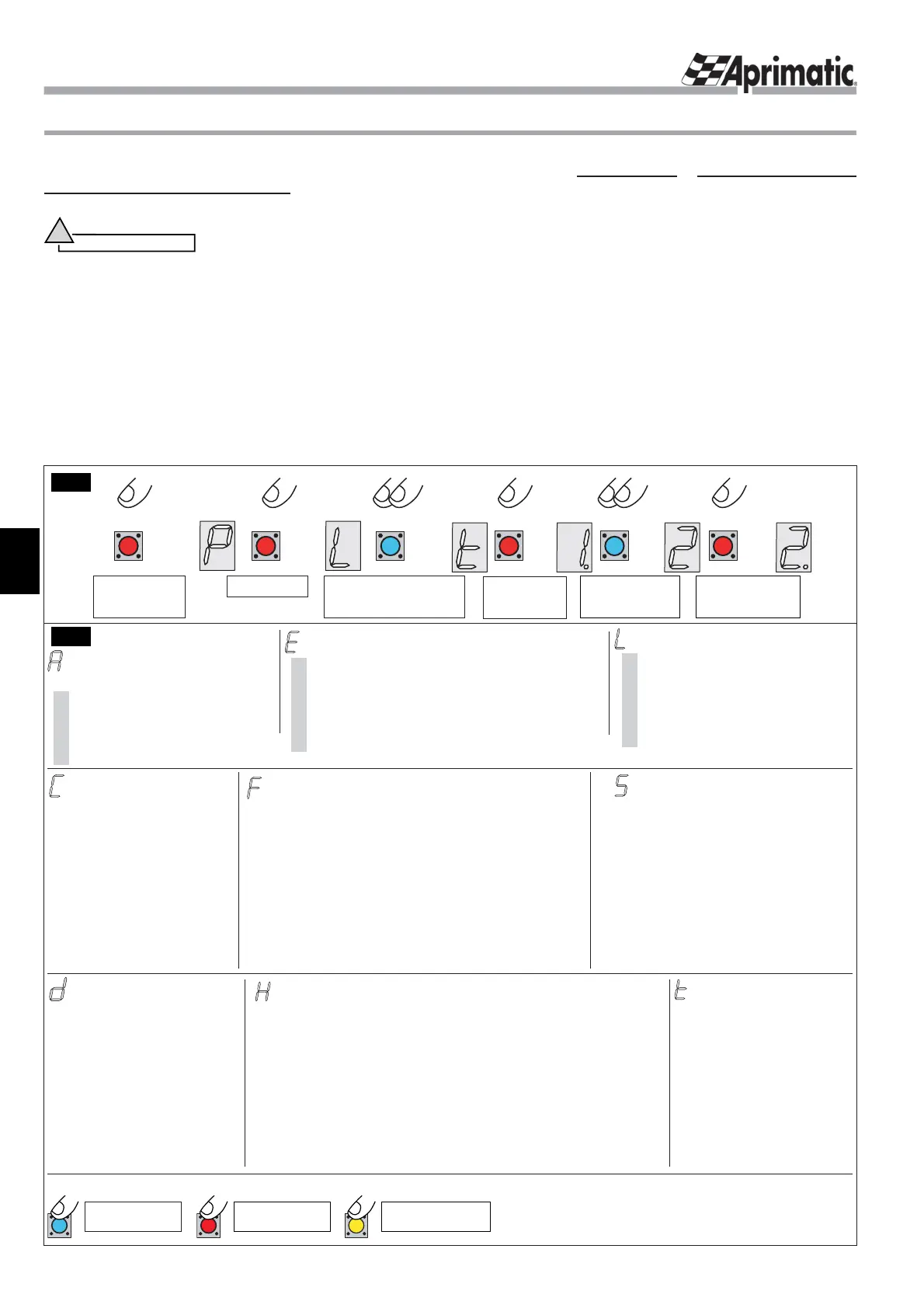

Fig.5
ATTENTION :l’augmentation de la valeur
de ce paramètre entraîne une diminution
de la sensibilité de détection de l’obstacle.
Lorsque la valeur est paramétrée sur 3, 4 ou
5, il faut prévoir des dispositifs de détection
présence appropriés qui seront choisis sur la
base d’une analyse correcte des risques.
:
préclignotement coup de bélier poussée en f n de
manoeuvre
0 (*) non non non
1 non oui non
2 oui non non
3 oui oui non
4 non non oui
5 non oui oui
6 oui non oui
7 oui oui oui
ATTENTION !
En cas de modifi cation
du paramètre S (vitesse), il est
nécessaire d’effectuer de nouveau
l’auto-apprentissage : presser
simultanément les boutons JAUNE et
BLEU pendant quelques secondes.
: force de poussée
0 = Bas
1 = Moyen
2 = Élevé (*)
3 = Très élevé
4 = Vent moyen
5 = Vent fort
:
type de mode de fonctionnement
0 = AUTOMATIQUE (*)
1 = DE 4 EN 4
2 = AUTOMATIQUE SUPER
3 =
SEMI-AUTOMATIQUE avec ARRÊT
4 = PAS À PAS
: temps d’approche
(sec.)
0 = 2
1 = 4 (*)
2 = 5
3 = 6
4 = 7
5 = 8
6 = 10
7 = 12
8 = 14
9 = 16
: brève inversion
(ms.)
0 0
1 30
2 (*) 50
3 80
4 100
5 120
6 150
7 200
8 300
9 400
: vitesse de mouvement des vantaux
0 = 50%
1 = 70% (*
RAIDER2000
)
2 = 85% (*
RAIDER2500
)
3 = 100%
