RSK24-2000/2500
EQUIPO DE CONTROL
Español

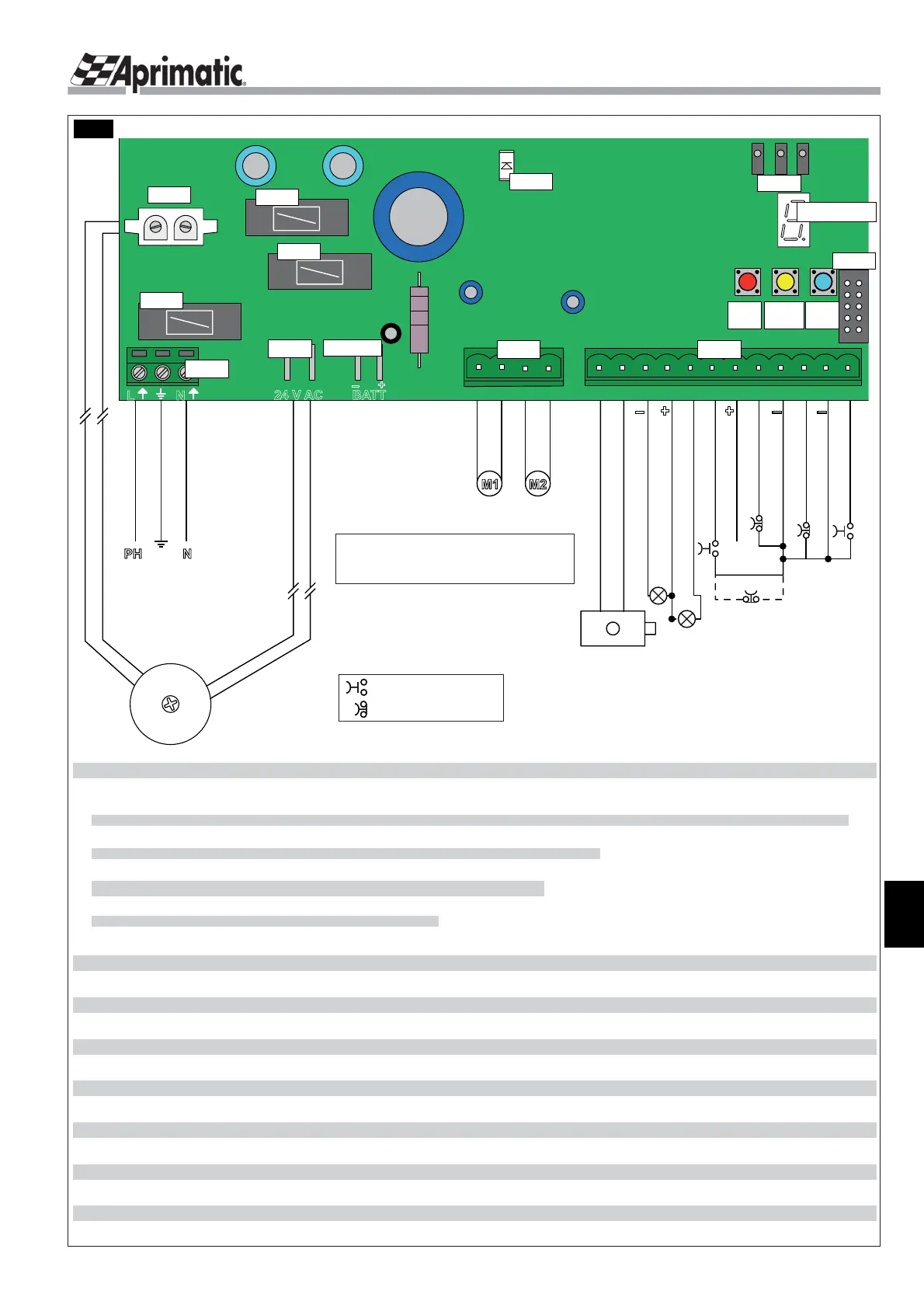

2.4 ESQUEMA DEL EQUIPO Y CONEXIONES
Fig.1
J1 regleta de bornes de las conexiones (12 polos):
1-2 Electrocerradura - Salida 12 Vca con carga máxima conectable de 15W - acciona la electrocerradura durante 1,5 seg.
aprox. en la fase de apertura.
3-4 Luz destellante de LEDs 24Vcc - cable con 2 conductores mínimo 1 mm
2
. ¡NO utilizar luces destellantes de otro tipo!
5-4 Lámpara piloto - salida 24 Vcc carga máxima de 3W para lámpara de señalización del estado de la cancela.
6-9 Seguridad en apertura (contacto de seguridad N.C.) o Start peatonal (N.A.).
7-9 24 V para alimentación ACCESORIOS.
8-9 entrada fotocélulas en fase de cierre (contacto de seguridad N.C.).
10-9 STOP (contacto de seguridad N.C.) acciona la parada de las hojas.
12-11 START (N.A.) comando apertura y/o cierre hojas.
J3 regleta de bornes de potencia con entradas correspondientes para 2 motores 24 VCC - cable con 2 conductores mínimo 1,5 mm
2
.
J4 conector conexión 230 Vca
M5 conexión fase-tierra-neutro 230 Vca
FS1 conexión 24 Vca
CN1
conector 3 pines Aprimatic para conexión accesorios (receptor Unico , descodif cador control accesos, etc.)
CN2 conector 10 pines para receptor PL-ECO
BATT conexión baterías 24 Vcc
F1 fusible de protección primario transformador
F2 fusible de protección accesorios externos (24Vcc)
F3 fusible de protección circuito electrónico
PANTALLA (7 segmentos y 1 punto) para la visualización de los parámetros y valores correspondientes
S1 tecla ROJA = conf rmar
(y puede utilizarse antes del autoaprendizaje para accionar el motor 1 en el modo presencia operador)
S2 tecla AMARILLA= salir (y puede utilizarse para visualizar las conexiones en pantalla)
S3 tecla AZUL = visualizar
los valores disponibles (y puede utilizarse antes del autoaprendizaje para accionar el motor 2 en el modo presencia operador)
DL1 LED de señalización alimentación tarjeta
FASE TIERRA NEUTRO
FOTOCÉLULA
LUZ DESTELLANTE
+24V ACCESORIOS
START
SEGURIDAD
EN APERTURA
STOP GND
+ 24V
LUZ TESTIGO 24V 3W max
PH N
230V 50Hz +6% -10% alimentación
TRANSFORMADOR
SECUNDARIO 0-20VAC
PRIMARIO 0-230VAC
M1 M2
MOTOR
1
MOTOR
2
12 Vac 15 W max.
ELECTROCERRADURA ELECTROCERRADURA
GND
¡ ATENCIÓN! los contactos N.C. deben puentearse hacia
tierra (borne 9 ó 11) cuando no se utilizan. ¡De lo
contrario la automatización NO PUEDE funcionar!
NOTA : el borne 6 está N.A. por defecto, pero puede
convertirse en N.C. dependiendo de la configuración del
p
arámetro H
(p
árr.7.1
)
.
Marrón Azul Marino Marrón Azul Marino
+ - + - -
START peatonal
LEYENDA:
M1 = motor 1
a
hoja en apertura hoja única
M2 = motor 2
a
hoja en apertura
= contacto tipo NO
= contacto tipo NC
}
24 V AC BATT
- +
L N
M1 M2 M3 M4 1 3 6 7 10 11 12245 89
J1J3
M5
J4
FS1
BATT
CN1
CN2
F1
F2
F3
Pantalla
DL1
S1
rojo
S2
amarilla
S3
azul
