- 5 -
RSK24-2000/2500
APPARECCHIATURE DI CONTROLLO
Italiano
Fig.1
J1 morsettiera dei collegamenti (12 poli):
1-2 Elettroserratura - Uscita a 12 VAC con carico massimo collegabile di 15W - comanda elettroserratura per 1,5 sec. circa in apertura.
3-4 Lampeggiatore a LED a 24VDC - cavo a 2 conduttori minimo 1 mm
2
. NON utilizzare lampeggianti di altro tipo!
5-4 Lampada spia - uscita 24 VDC carico massimo 3W per lampada di segnalazione dello stato del cancello.
6-9 Sicurezza in apertura (contatto di sicurezza N.C.) o Start pedonale (N.A.).
7-9 24 V per alimentazione ACCESSORI.
8-9 ingresso Fotocellule in chiusura (contatto di sicurezza N.C.).
10-9 STOP (contatto di sicurezza N.C.) comanda l’arresto ante.
12-11 START (N.O.) comando apertura e/o chiusura ante.
J3 morsettiera di potenza con relativi ingressi per 2 motori da 24 VDC - cavo a 2 conduttori minimo 1,5 mm
2
.
J4 connettore collegamento 230 VAC
M5 collegamento fase-terra-neutro 230 VAC
FS1 collegamento 24 VAC
CN1
connettore 3 pin Aprimatic per innesto accessori
(ricevente
Unico
, decoder controllo accessi, ecc.)
CN2 connettore 10 pin per ricevente PL-ECO
BATT collegamento batterie 24 VDC
F1 fusibile per protezione primario trasformatore
F2 fusibile per protezione accessori esterni (24VDC)
F3 fusibile per protezione circuito elettronico
DISPLAY (7 segmenti e 1 punto) per la visualizzazione dei parametri e dei relativi valori
S1 tasto ROSSO = conferma (e utilizzabile prima dell’autoapprendimento per azionare il motore 1 a uomo presente)
S2 tasto GIALLO = esci (e utilizzabile per visualizzare le connessioni sul display)
S3 tasto BLU = scorri i valori disponibili (e utilizzabile prima dell’autoapprendimento per azionare il motore 2 a uomo presente)
DL1 LED di segnalazione alimentazione scheda
FASE
TERRA
NEUTRO
FOTOCELLULA
LAMPEGGIATORE
+ 24V ACCESSORI
START
SICUREZZA
in APERTURA
STOP
GND
+ 24V
LAMPADA SPIA 24V 3W max.
PH N
230V 50Hz
+6% -10%
alimentazione
TRASFORMATORE
SECONDARIO 0-20VAC
PRIMARIO 0-230VAC
M1 M2
MOTORE
1
MOTORE
2
12 VAC 15 W max.
ELETTROSERRATURA
ELETTROSERRATURA
GND
ATTENZIONE !
i contatti N.C. devono essere ponticellati verso
massa (morsetto 9 o 11) quando non vengono utilizzati. In
caso contrario l’automazione NON PUO’ funzionare!
NOTA
: il morsetto 6 è N.O. per default, ma può diventare N.C.
in base al settaggio del parametro H (
par.7.1
).
}
M
arrone
Blu
M
arrone
Blu
+
-
+
- -
START pedonale
LEGENDA:
M1
= motore 1
a
anta in apertura o monoanta
M2
= motore 2
a
anta in apertura
= contatto di tipo NO
= contatto di tipo NC
24 V AC
BATT
-
+
L N
M1 M2 M3 M4 1 3 6 7 10 11 12245 89
J1J3
M5
J4
FS1 BATT
CN1
CN2
F1
F2
F3
Display
DL1
S1
rosso
S2
giallo
S3
blu

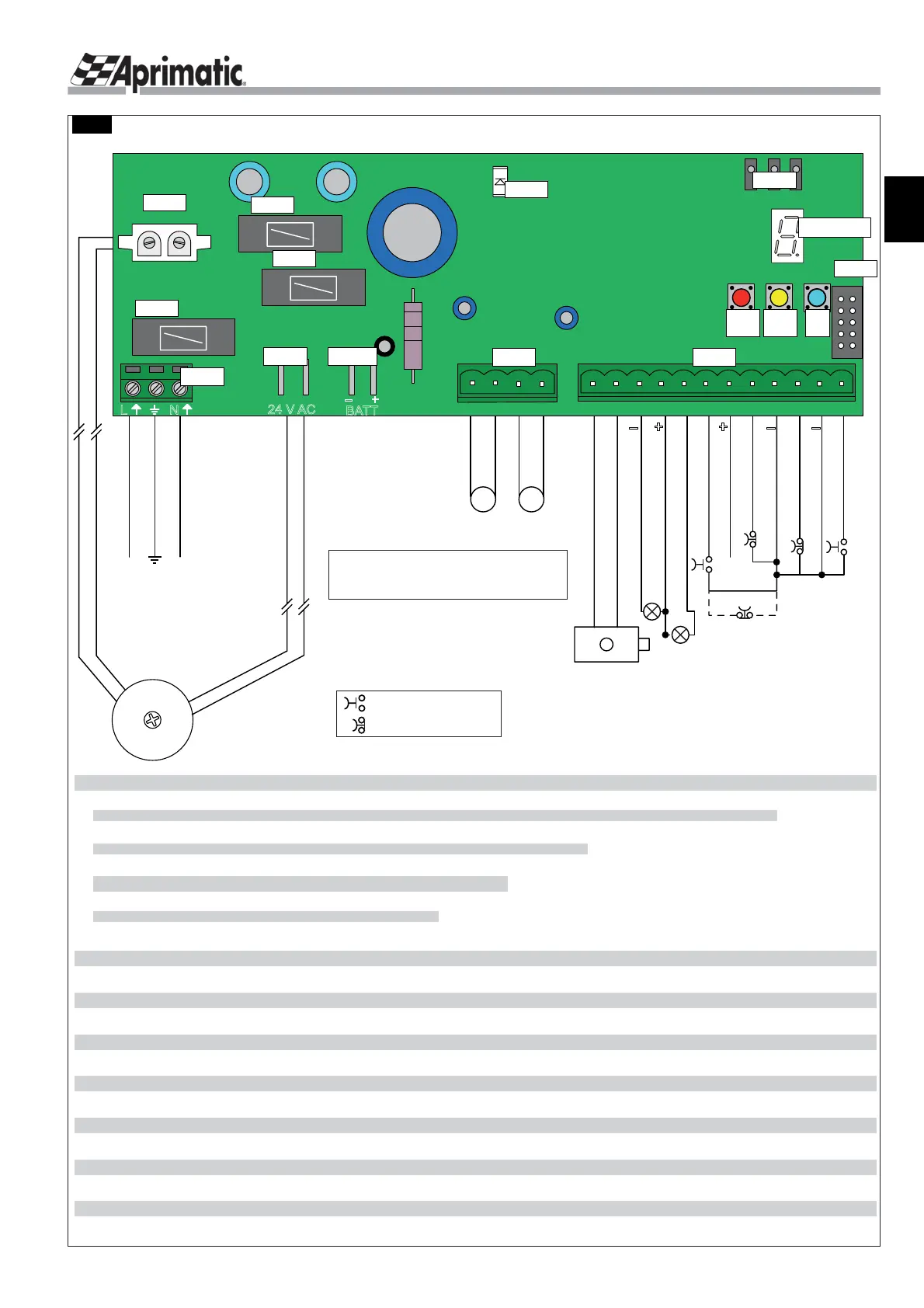

2.4 SCHEMA DELL’APPARECCHIATURA E COLLEGAMENTI
