RSK24-2000/2500
APPARECCHIATURE DI CONTROLLO
Italiano
3.2B CON RICEVENTE MEMORY SYSTEM (RICEVITORE UNICO)
ATTENZIONE!
Per utilizzare la Memory System (ricevitore UNICO) rimuovere la ricevente PL-ECO.
Inserire il ricevitore
UNICO
nel connettore
CN1
(vedi Schema dell’apparecchiatura in Fig.1)
.
Effettuare la procedura di apprendimento dei telecomandi seguendo le istruzioni allegate al
Ricevitore UNICO
.
3.3 PROVE DI FUNZIONAMENTO E REGOLAZIONI
Dopo aver collegato gli attuatori all’apparecchiatura elettronica ed eseguito la procedura di autoapprendimento, effettuare i
controlli sul funzionamento. Con riferimento alle normative di sicurezza è possibile effettuare le regolazioni dei seguenti parametri
(vedi par.4.1
):
velocità di movimento delle ante;
forza di spinta;
tempo di accostamento;
breve inversione a f ne manovra.
3.2 MEMORIZZAZIONE DEI TELECOMANDI
Per il riconoscimento dei telecomandi seguire la procedura del
par.3.2A
o
3.2B
in base alla ricevente installata. Al termine delle memorizzazioni il tasto 1
comanda lo START e il tasto 2 lo START PEDONALE
(Fig.3)
.
3.2A CON RICEVENTE BICANALE A INNESTO PL-ECO
(Fig.4)

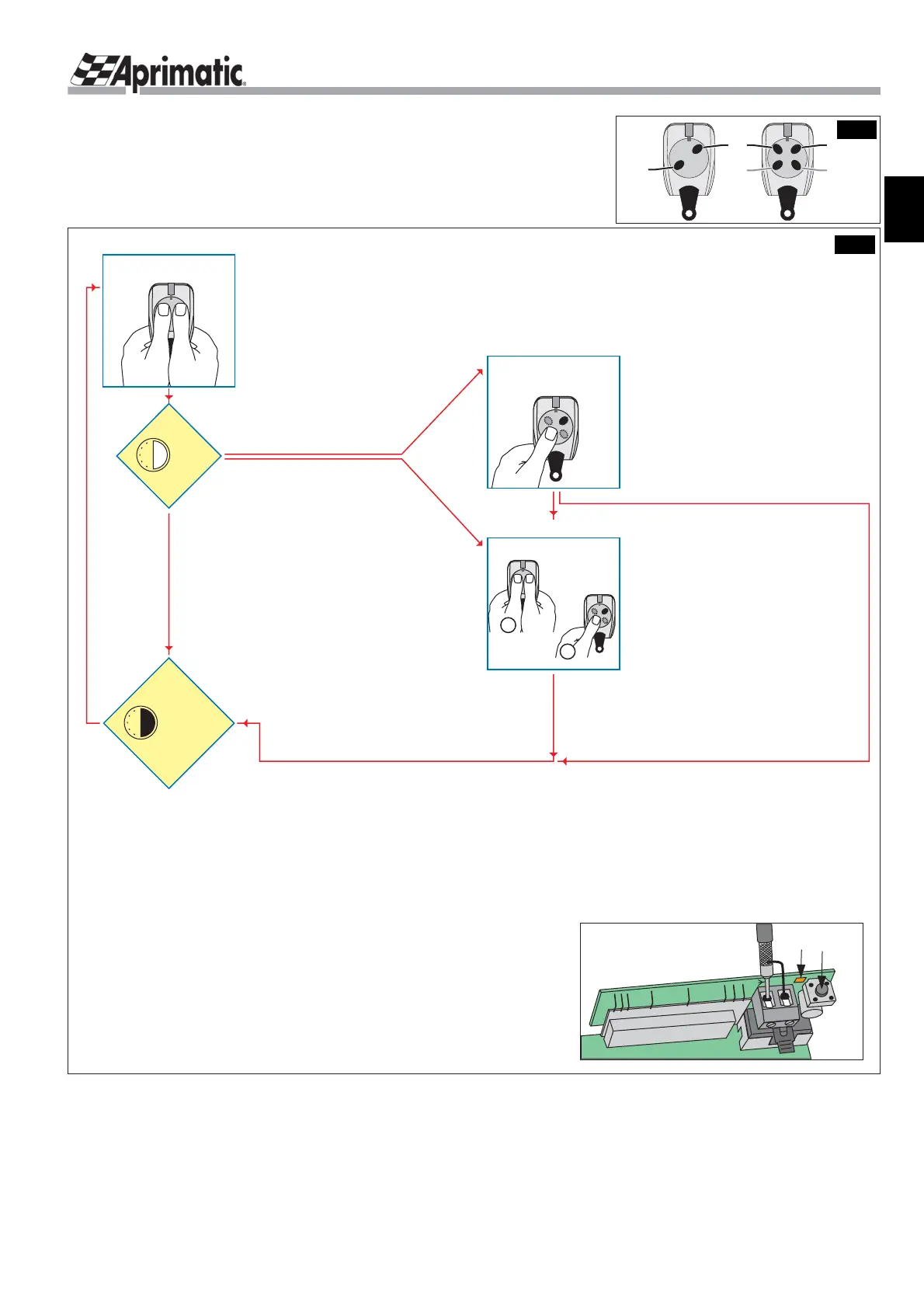

1 Premere tutti i tasti del primo
telecomando da memorizzare
(se la memoria della ricevente è
vuota), oppure di un
telecomando già memorizzato
Ö
viene attivato lo stato di
apprendimento per 30".
- a conferma: il led si accende
a luce fissa, si spegnerà al
termine di tale tempo di
programmazione.
c
d
Durante il tempo di programmazione, è
possibile eseguire la memorizzazione del
primo telecomando e/o ulteriori desiderati.
Allo scadere dei 30" lo stato di
apprendimento termina.
- a conferma: il led si spegne.
Da questo momento per effettuare
qualsiasi nuova memorizzazione
occorrerà riattivare lo stato di
apprendimento, cioè eseguire la fase
c
utilizzando un telecomando già
memorizzato.
2 Premere un qualsiasi tasto dello
stesso telecomando.
- a conferma: il led si spegne e si
accende di nuovo a luce fissa.
3-A Premere tutti i tasti di un nuovo
telecomando da memorizzare.
- a conferma: il led si spegne e si
accende di nuovo a luce fissa.
3-B Premere un qualsiasi tasto di
dello stesso telecomando.
- a conferma: il led si spegne e si
accende di nuovo a luce fissa.
Eseguire in successione la
memorizzazione di ciascun ulteriore
telecomando, ripetendo per
ciascuno i punti
e
A e
e
B entro il
tempo di programmazione.
e
A
B
30"
Attivare l'apprendimento
Memorizzare il primo telecomando
Memorizzare ulteriori telecomandi
fine
Tempo di programmazione
Ricorda!
Quando si collega l’alimentazione, il LED della ricevente lampeggia 7” (10 volte) poi si spegne - procedere alla
memorizzazione solo dopo lo spegnimento del led.
Se non si effettua nessuna memorizzazione, a conclusione del tempo di 30 sec. il LED si spegne e la fase di
apprendimento è conclusa.
Per abbandonare la programmazione premere il RESET della ricevente: tutte le memorizzazioni che hanno avuto
conferma vengono salvate, ma ATTENZIONE: se contemporaneamente al RESET si tiene premuto un tasto di un
telecomando già memorizzato, questo telecomando viene cancellato.
Fig.4
RICEVENTE PL-ECO
GND
LED RESET
Per CANCELLARE completamente la memoria PL-ECO:
- togliere alimentazione alla ricevente per almeno 30 sec. - alimentare
la ricevente tenendo premuto il RESET fi no allo spegnimento del LED
(10 sec) - dopo qualche secondo il LED comincia a lampeggiare poi si
spegne: tutti i telecomandi sono cancellati. È ora possibile una nuova
programmazione.
Per CANCELLARE un solo telecomando da PL-ECO:
- a ricevente alimentata tenere premuto il RESET e contemporaneamente
un tasto qualsiasi del telecomando da cancellare.
Fig.3
12
34
2
1
