- 9 -
RSK24-2000/2500
APPARECCHIATURE DI CONTROLLO
Italiano
4.2 Reset
Se si desidera ripristinare tutti i parametri programmabili ai valori di fabbrica (default) occorre effettuare il RESET:
Togliere tensione;
Premere e mantenere premuto il tasto
BLU
e contemporaneamente ripristinare la tensione
sul display viene
visualizzata la lettera S lampeggiante: è necessario rieffettuare l’autoapprendimento;
Premere contemporaneamente i tasti
GIALLO
e
BLU
per qualche secondo (dettagli al par.3.1.1).
LOGICA 4 PASSI (1)
Partendo a cancello chiuso, il ciclo completo di funzionamento è lo stesso che il logica automatica.
Se non viene dato alcuno START entro i primi 3 sec. di pausa in apertura
il cancello si richiude automaticamente.
Se nei primi 3 sec. del tempo di pausa selezionato viene dato uno START
il cancello resta bloccato in apertura e
per farlo richiudere è necessario un ulteriore START.
LOGICA AUTOMATICA SUPER (2)
Partendo a cancello chiuso, il ciclo completo di funzionamento è lo stesso che il logica automatica.
L’impulso di START in qualunque fase di movimento
fa invertire la direzione di movimento del cancello, rendendo possibile
la chiusura a comando.
LOGICA SEMIAUTOMATICA CON STOP (3)
Partendo a cancello chiuso:
impulso di START
le ante si aprono e il cancello resta fermo-aperto
impulso di START per far richiudere;
impulso di START durante l’apertura per arrestare le ante
nuovo START le ante richiudono;
impulso di START durante la chiusura
le ante riaprono.
LOGICA PASSO PASSO (4)
Partendo a cancello chiuso:
impulso di START
le ante si aprono e il cancello resta fermo-aperto
impulso di START per far richiudere;
impulso di START durante l’apertura per arrestare le ante
nuovo START le ante richiudono;
impulso di START durante la chiusura per arrestare le ante
nuovo START le ante riaprono.
1
cancello chiuso
2
cancello in apertura
3
cancello aperto
4
cancello in chiusura
impulso di START
tempo di pausa
1 2
21

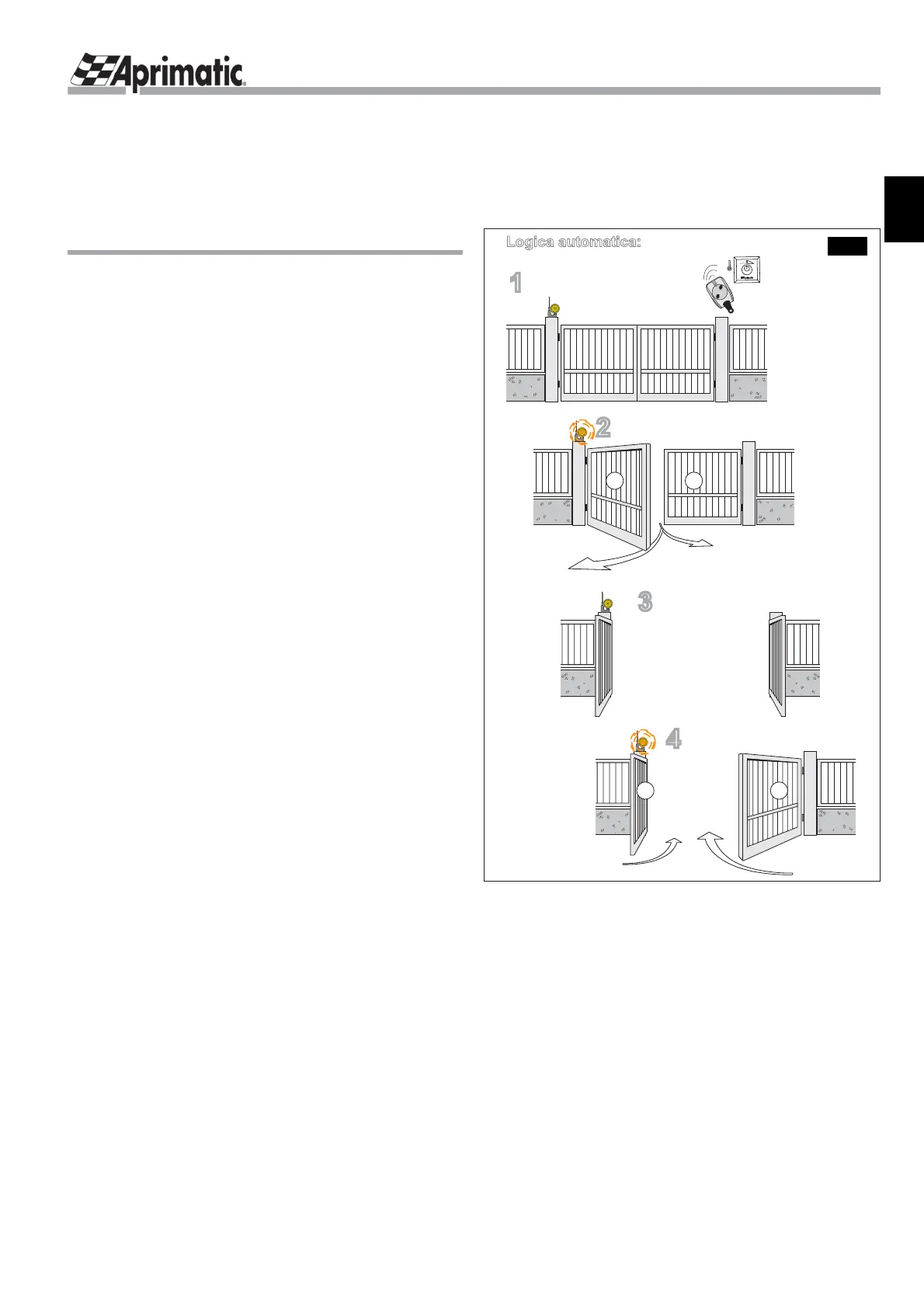

Logica automatica:
5.1 LOGICHE DI FUNZIONAMENTO
Durante il ciclo di funzionamento il sistema è in grado di
gestire i seguenti segnali:
impulso di STOP e impulso di START;
fotocellula per la sicurezza in chiusura;
dispositivo per la sicurezza in apertura (fotocellula,
costa sensibile ...);
riconoscimento di un eventuale ostacolo in apertura
o in chiusura.
Il funzionamento dell’automazione in risposta a tali segnali
dipende dalla logica di funzionamento impostata.
Secondo le impostazioni di default (da fabbrica) il sistema funziona
in logica automatica. Per cambiare logica si veda il
par.4.1
.
Di seguito sono descritte le logiche di funzionamento
disponibili e le risposte ai segnali in base alla logica impostata.
LOGICA AUTOMATICA (logica di default) (0)
Partendo a cancello chiuso, il ciclo completo di
funzionamento è il seguente:
impulso di START
inizia l’apertura dell’anta 1;
dopo 3 sec. inizia l’apertura dell’anta 2;
quando entrambe le ante sono aperte f no a battuta meccanica
il cancello resta aperto per il tempo di pausa impostato;
successivamente l’anta 2 inizia a richiudersi;
dopo il tempo di ritardo d’anta impostato anche l’anta
1 richiude.
In fase di apertura vengono ignorati impulsi di
START
o
fotocellule in chiusura impegnate.
In fase di chiusura impulsi di
START
o fotocellule in chiusura
impegnate provocano la riapertura delle ante.
Nel tempo di pausa a cancello aperto. le fotocellule in
chiusura impegnate mantengono il cancello fermo-aperto
f nché non vengono liberate.
Fig.6
