Astralpool ECO ELYO Series - I Hydraulische Anschlüsse

8

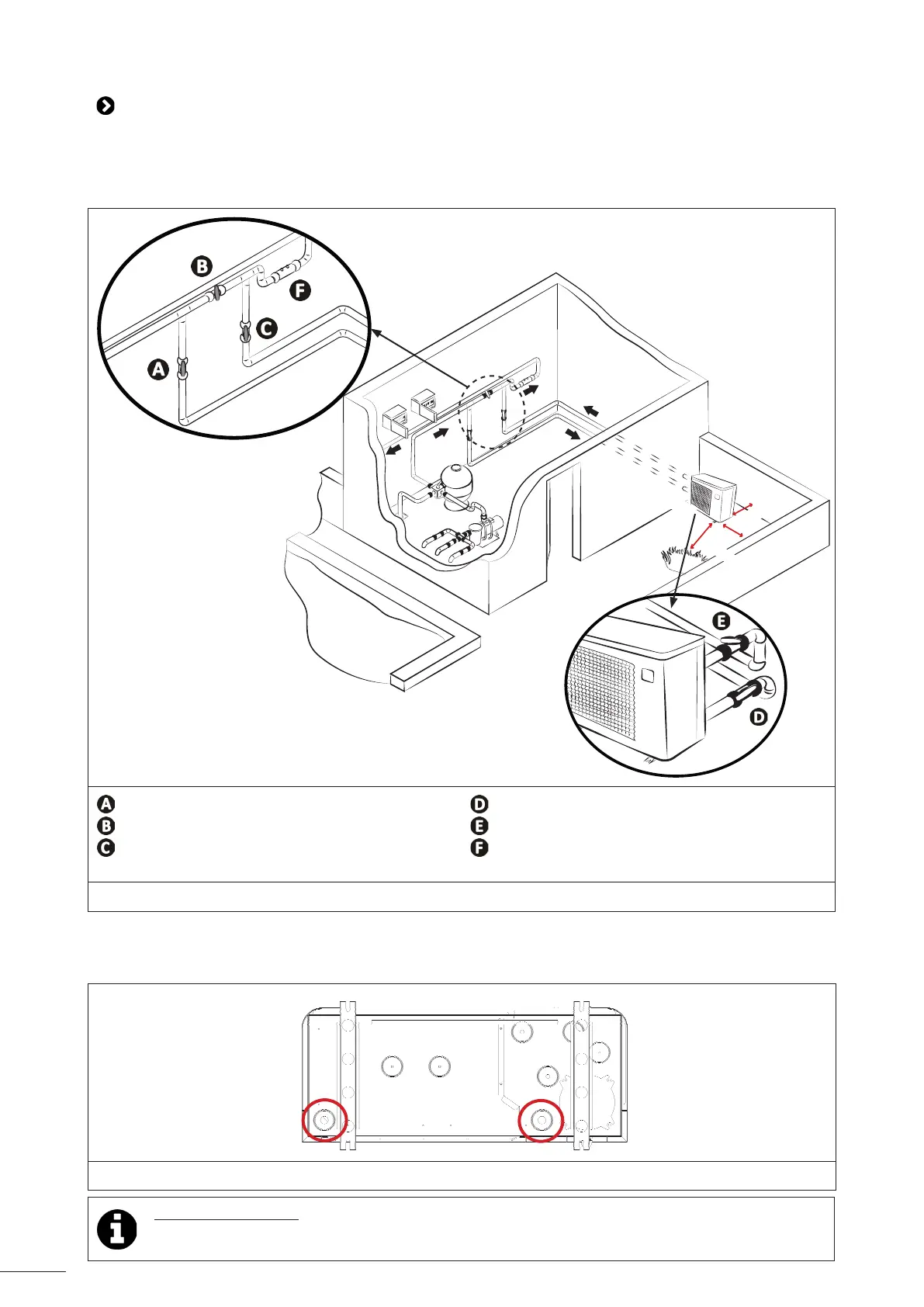

1.2 I Hydraulische Anschlüsse
• Das Gerät wird mit einem PVC-Schlauch Ø 50 unter Verwendung der mitgelieferten Halbverschraubungen (siehe §
„5.1 I Beschreibung“) an den Filterungskreislauf des Schwimmbeckens angeschlossen, und zwar nach dem Filter
und vor der Wasserauereitung.
• Die Anschlussrichtung der Hydraulik ist zu beachten.
• Um die Arbeiten am Gerät zu erleichtern, muss ein Bypass installiert werden.
50 cm
50 cm
250
cm
: Wassereinlassvenl
: Bypass-Venl
: Wasserauslassvenl
* Mindestabstand
: Einstellvenl für den Wassereinlass (oponal)
: Einstellvenl für den Wasserauslass (oponal)
: Wasserauereitung
Anschluss an einen Standard-Filterungskreislauf
Um das Kondensat abzulassen:
• Das Gerät mindestens 10 cm mit Schwingungsdämpfern anheben,
• Die beiden Kondensatabussrohre an den Önungen unter dem Geräteboden anbringen (im Lieferumfang enthalten).
Posion für den Anschluss der Kondensatabussrohre (von der Unterseite des Geräts aus gesehen)
Tipp: Kondensatablass
• Achtung, es können täglich mehrere Liter Wasser aus Ihrem Gerät abießen. Wir empfehlen dringend,
den Abuss an ein geeignetes Wasserabusssystem anzuschließen.
