Astralpool ECO ELYO Series - I Hydraulische Aansluitingen

8
1.2 I Hydraulische aansluingen
• Het apparaat wordt aangesloten op het ltercircuit van het zwembad, achter het lter en vóór de waterzuivering,
met een PVC-buis met een diam. van 50, met behulp van de meegeleverde koppelingshelen (zie § “5.1 I
Beschrijving”).
• Respecteer de richng van de hydraulische aansluing.
• Er moet een omloopleiding worden geïnstalleerd om gemakkelijker aan het apparaat te kunnen werken.
50 cm
50 cm
250
cm
: waterinlaatklep
: omloopklep
: wateruitlaatklep
* minimumafstand
: waterinlaatregelklep (oponeel)
: wateruitlaatregelklep (oponeel)
: waterzuivering

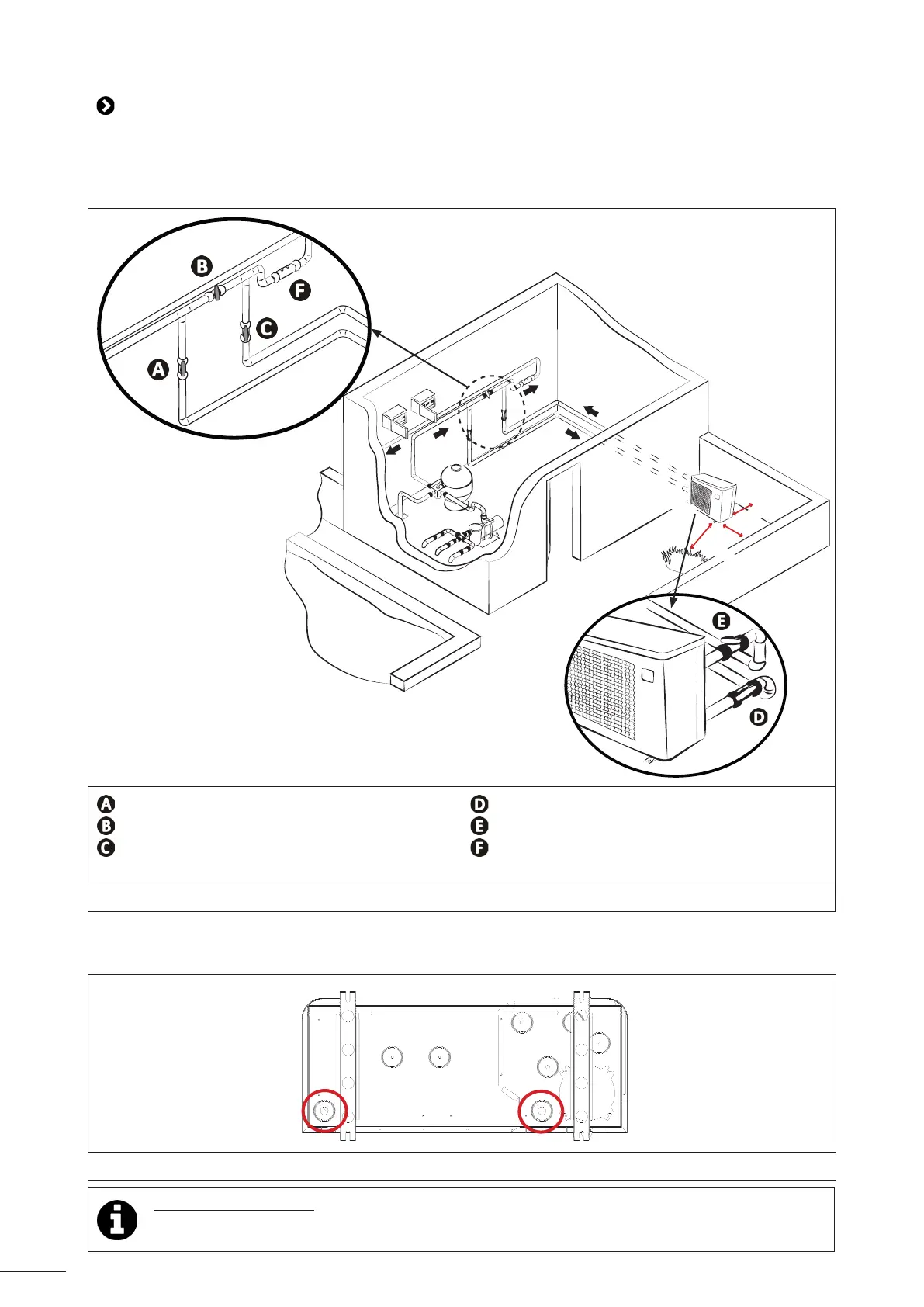

Aansluing op een standaard ltercircuit
Om het condenswater af te voeren:
• Hef het apparaat met de trillingsdempers ten minste 10 cm op,
• Monteer de twee condenswaterafvoerleidingen in de openingen onder de bodemplaat van het apparaat (meegeleverd).
Plaats voor de aansluing van de condenswaterafvoerleidingen (gezien vanaf de onderkant van het apparaat)
Tip: condenswaterafvoer
• Opgelet: elke dag kunnen enkele liters water uit uw apparaat worden afgetapt. Wij raden u sterk aan om
de afvoer op een geschikt waterafvoersysteem aan te sluiten.
