Astralpool ECO ELYO Series - I Raccordements Hydrauliques

8

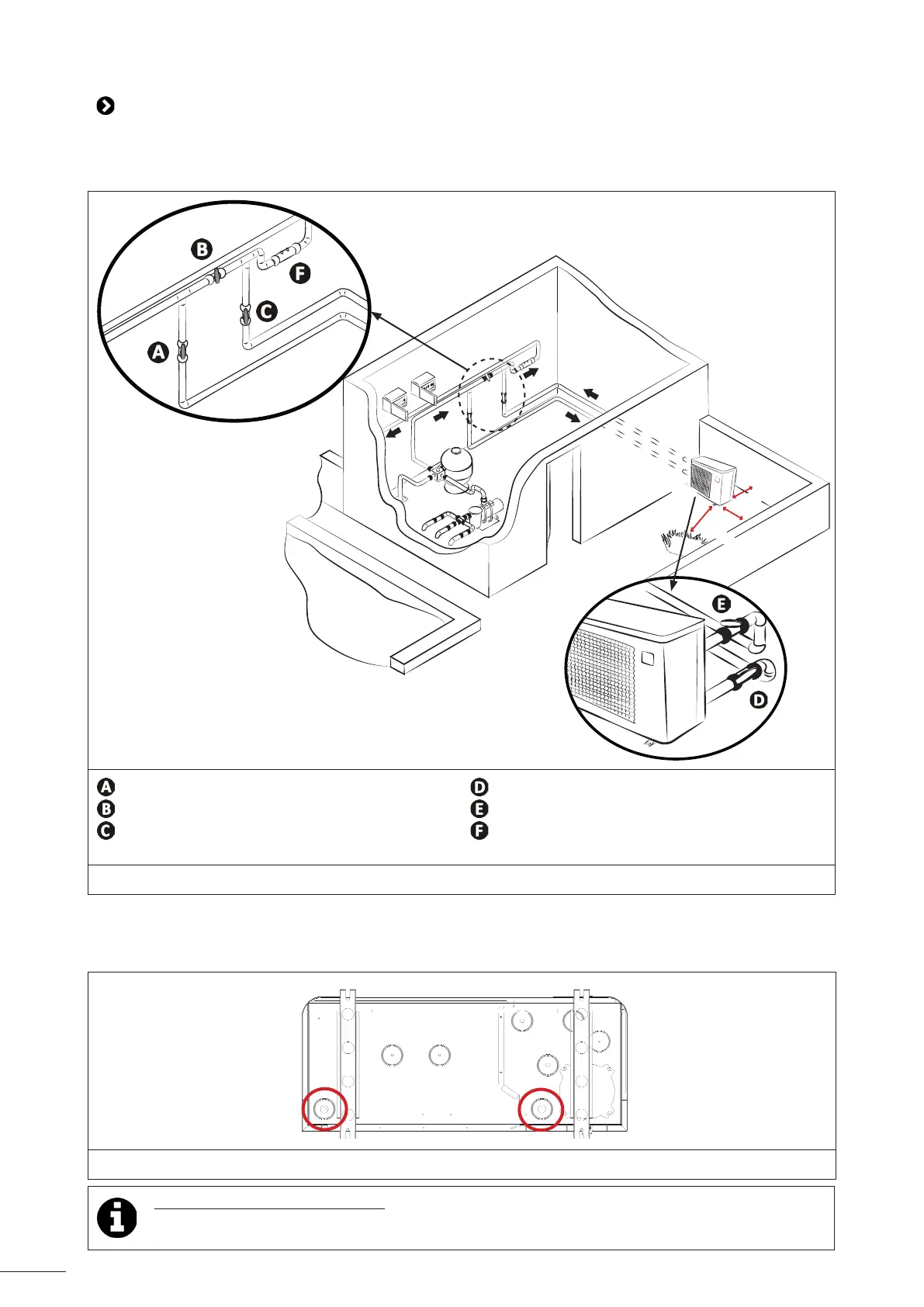

1.2 I Raccordements hydrauliques
• Le raccordement doit être fait en tuyau PVC de Ø50, en ulisant les connecteurs à demi-raccord fournis (voir § «5.1
I Descripf»), sur le circuit de ltraon de la piscine, après le ltre et avant le traitement de l’eau.
• Respecter le sens du raccordement hydraulique.
• Installer obligatoirement un by-pass pour faciliter les intervenons sur l’appareil.
50 cm
50 cm
250
cm
: vanne d’entrée d’eau
: vanne de by-pass
: vanne de sore d’eau
* distance minimale
: vanne de réglage de l’entrée d’eau (en opon)
: vanne de réglage de sore d’eau (en opon)
: traitement de l’eau
Connexion à un circuit de ltraon standard
Pour évacuer les condensats :
• Relever l’appareil d’au moins 10 cm avec les plots an-vibrales
• Installer les deux conduites d’évacuaon de condensats sur les ouvertures situées sous la base de l’appareil (fournies).
Emplacement de connexion des conduites d’évacuaon de condensats (vue du dessous de l’appareil)
Conseil : évacuaon des condensats
• Aenon, plusieurs litres d’eau peuvent être évacués de votre appareil chaque jour. Nous recommandons
fortement de connecter l’évacuaon à un système d’évacuaon d’eau adapté.
