Astralpool ECO ELYO Series - I Hydraulické Připojení

8

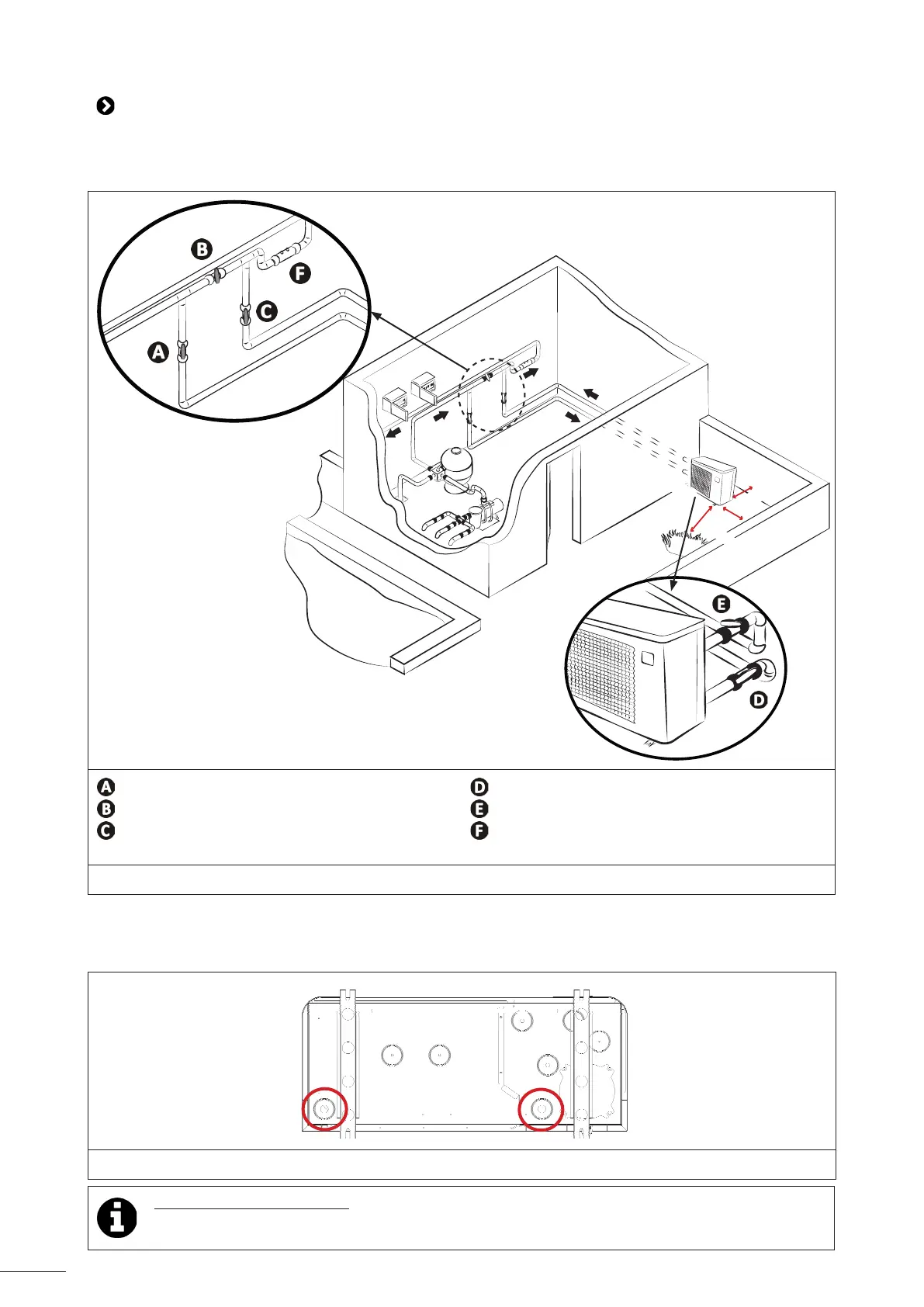

1.2IHydraulicképřipojení
• Připojení proveďte pomocí PVC trubky Ø50 a pomocí dodaných polovičních přípojek (viz § „5.1 I Popis“) na ltrační
okruh bazénu zaltrapředúpravuvody.
• Řiďte se podle směru hydraulického připojení.
• Je nutné instalovat obtokový venl pro zjednodušení zásahů do přístroje.
50 cm
50 cm
250
cm
: venl přítoku vody
: obtokový venl (by-pass)
: venl výtoku vody
* minimální vzdálenost
: regulační venl přítoku vody (volitelné vybavení)
: regulační venl výtoku vody (volitelné vybavení)
: úprava vody
Připojenínastandardníokruhltrace
Vyli kondenzátu:
• Zdvihněte zařízení nejméně o 10 cm pomocí anvibračních držáků
• Instalujte obě vedení pro vyli kondenzátu do otvorů umístěných na podstavci zařízení (součást dodávky).
Umístěnípřípojekprovedeníodtokukondenzátu(pohlednaspodnístranuzařízení)
Doporučení:Vylikondenzátu
• Pozor, že zařízení můžete každý den vylít několik litrů kondenzátu. Důrazně doporučujeme zapojit odtok
do vhodného systému pro odvádění odpadních vod.
