1.2 I Ligações hidráulicas
• O aparelho deve ser conectado, com um tubo de PVC de Ø50, usando os conectores de meia união fornecidos (ver
§ “5.1 I Descrição”), ao circuito de ltração da piscina, depois do ltro e antes do tratamento da água.
• Respeitar a direção da ligação hidráulica.
• Um by-pass deve ser instalado para facilitar o trabalho no aparelho.
50 cm
50 cm
250
cm
: válvula de entrada da água
: válvula de by-pass
: válvula de saída da água
* distância mínima
: válvula de ajuste da entrada da água (opcional)
: válvula de ajuste da saída da água (opcional)
: tratamento da água

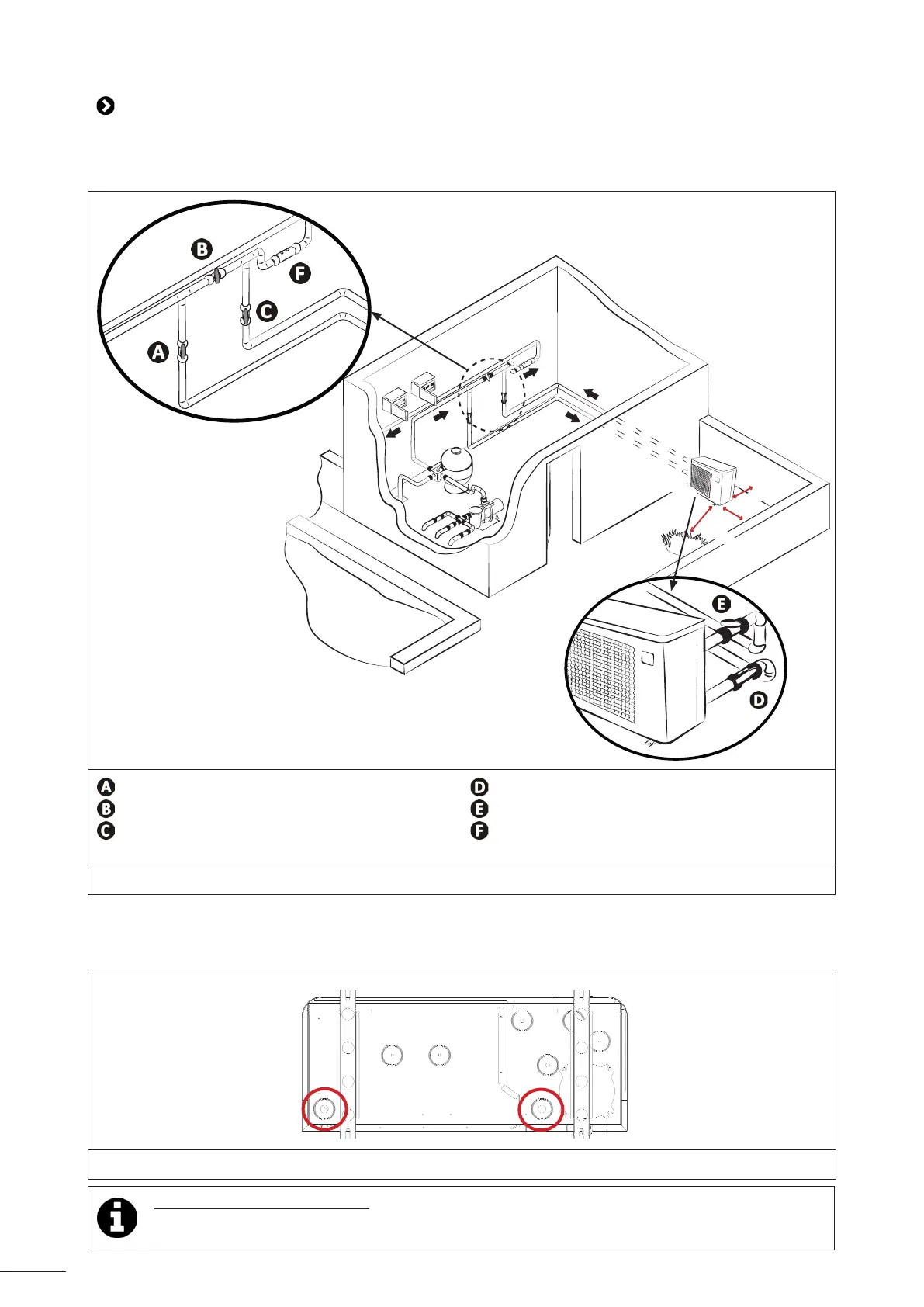

Conexão a um circuito de ltração padrão
Para evacuar os condensados:
• Elevar no mínimo de 10 cm o aparelho com os blocos an-vibração,
• Encaixar os dois tubos de drenagem dos condensados nas aberturas situadas sob a base do aparelho (fornecidos).
Localização de conexão para os tubos de drenagem dos condensados (vista por baixo do aparelho)
Dica: drenagem dos condensados
• Cuidado, vários litros de água podem ser drenados do seu aparelho por dia. Recomendamos fortemente
que conecte o dreno a um sistema de drenagem da água apropriado.
