1.3.1 Διατομή καλωδίων
Μοντέλο Παροχή ρεύματος Μέγ. ισχύς
Διάμετρος
καλωδίου*
Μαγνητική
θερμoπροστασία
(καμπύλη D)
Eco Elyo-05
1 φάση
220-240V
/1 N/ 50-60 Hz
8
RO2V 3x2,5 mm² 16 A
Eco Elyo-07
Eco Elyo-09 9
Eco Elyo-13 13
Eco Elyo-15 16
RO2V 3x4 mm² 20 A
Eco Elyo-20 19
* Διατομή καλωδίου κατάλληλη για καλώδια έως 10 μέτρα. Για μεγαλύτερα μήκη, συμβουλευτείτε έναν ηλεκτρολόγο.

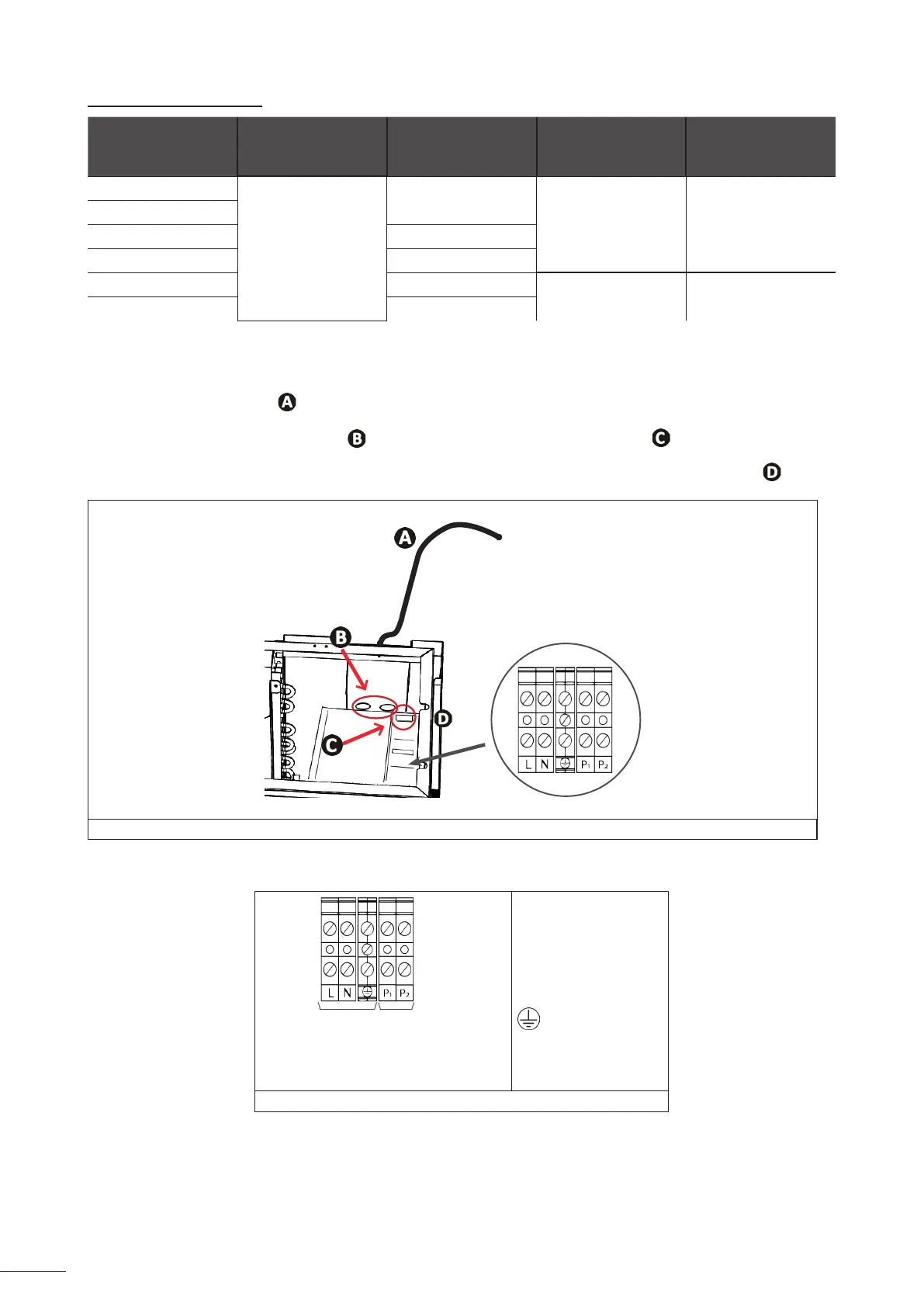

• Ανοίξτε τον επάνω πίνακα ( ) χρησιμοποιώντας ένα κατσαβίδι (4 βίδες) για πρόσβαση στο μπλοκ ηλεκτρικών
ακροδεκτών.
• Εισαγάγετε το καλώδιο τροφοδοσίας ( ) σε έναν από τους στυπιοθλίπτες καλωδίου ( ) στο πίσω μέρος της
συσκευής.
• Στη συσκευή, στερεώστε το καλώδιο τροφοδοσίας εισαγάγοντάς το μέσα από το δέσιμο του καλωδίου ( ) (που
κρατιέται με μια βίδα).
Πρόσβαση στο μπλοκ ηλεκτρικών ακροδεκτών
• Συνδέστε το καλώδιο τροφοδοσίας στο μπλοκ ακροδεκτών στο εσωτερικό της συσκευής όπως φαίνεται.
Σύνδεση στην
παροχή
ρεύματος
Σύνδεση επιλογών
(αντλία φίλτρανσης, ρελέ
τροφοδοσίας), βλ. «1.4 I
Σύνδεση επιλογών».
L: Τάση
N: Ουδέτερη
: Γείωση
Μπλοκ ακροδεκτών για μονοφασική τροφοδοσία
• Κλείστε προσεκτικά τον επάνω πίνακα.
