10
1.3.1 Kabeltvärsni
Modell Strömförsörjning
Maximal
strömstyrka
Kabelns diameter *
Jordfelsbrytare
(D-kurva)
Eco Elyo-05
Enfas
220-240V
/1 N/50-60 Hz
8
RO2V 3x2,5 mm² 16 A
Eco Elyo-07
Eco Elyo-09 9
Eco Elyo-13 13
Eco Elyo-15 16
RO2V 3x4 mm² 20 A
Eco Elyo-20 19
* Lämpligt kabeltvärsni för högst 10 meter långa ledningar. Samråd med en elektriker rörande ännu längre ledningar.

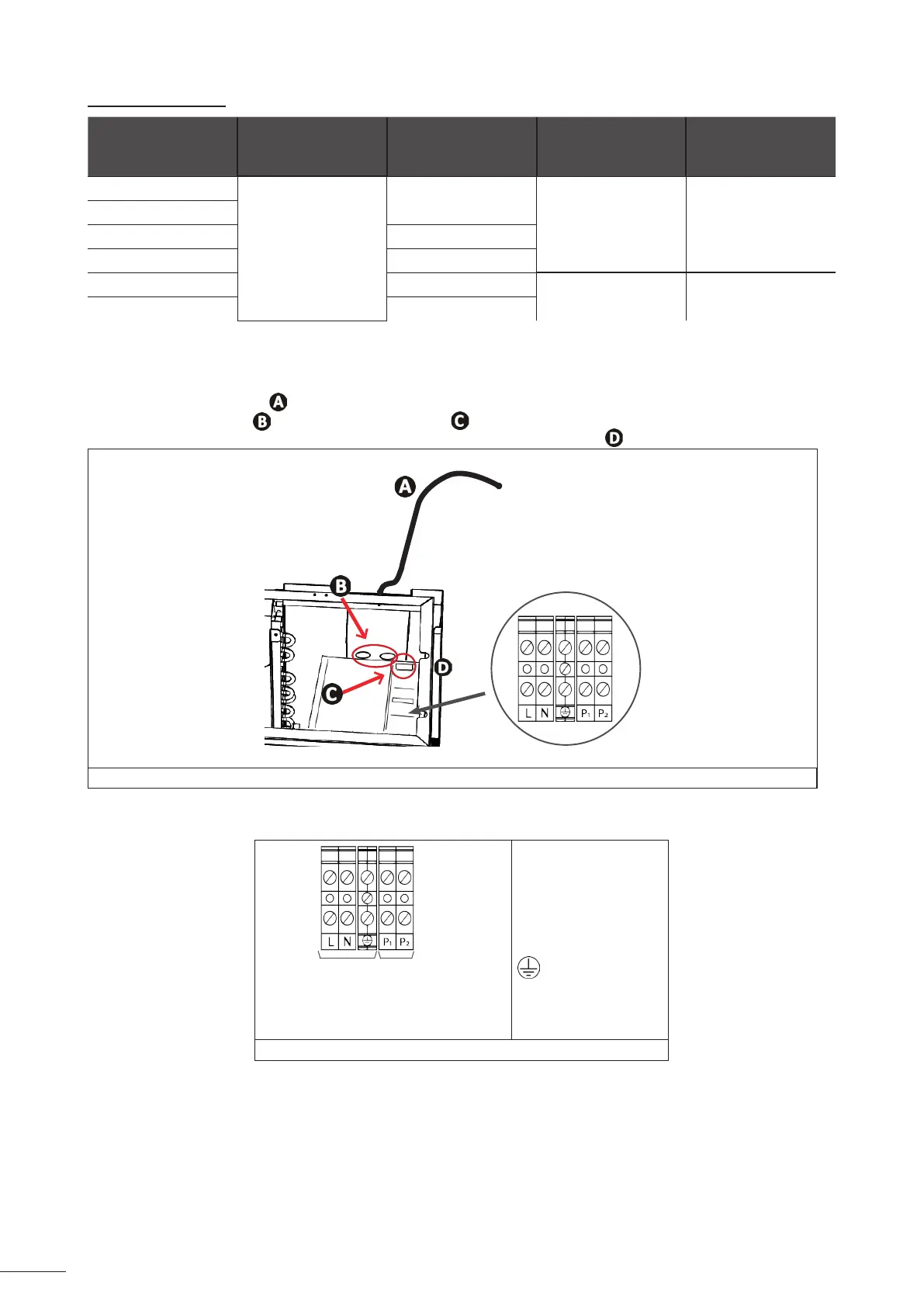

• Öppna den övre panelen ( ) med hjälp av en skruvmejsel (fyra skruvar) för a komma åt kopplingsplinten.
• För in matningskabeln ( ) genom en av packboxarna ( ) bakll på enheten.
• Fäst inu enheten matningskabeln genom a föra in den genom kabelhållaren ( ) (hålls fast av en skruv).
Komma åt kopplingsplinten
• Anslut matningskabeln ll kopplingsplinten inu enheten enligt nedan.
Anslutning ll
elmatning
Anslutning av llval
(ltreringspump,
elmatningsrelä); se 1.4 I
Ansluta llval.
L: Spänning
N: Neutral
: Jord
Kopplingsplint för enfas elmatning
• Stäng den övre panelen noga.
