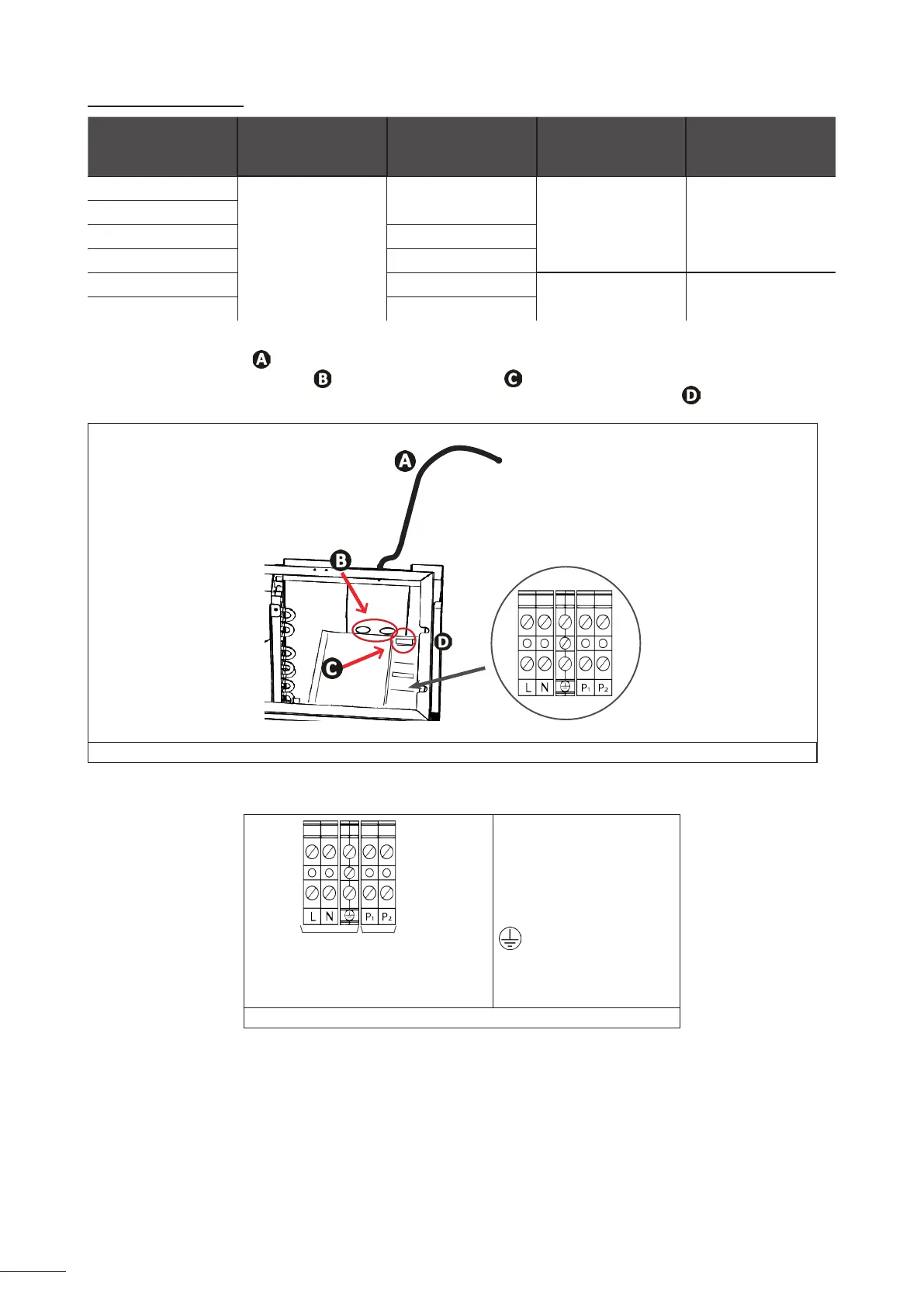

1.3.1 Sección de cable
Modelo
Suministro de
electricidad
Corriente máxima
Diámetro del
cable*
Protección
magnéca térmica
(curva D)
Eco Elyo-05
Fase 1
220-240V
/1N/50-60Hz
8
RO2V 3x2,5 mm² 16 A
Eco Elyo-07
Eco Elyo-09 9
Eco Elyo-13 13
Eco Elyo-15 16
RO2V 3x4 mm² 20 A
Eco Elyo-20 19
* Sección de cable adecuada para una longitud máxima de 10 metros. Para más de 10 metros, consulte con un electricista.
• Abra el panel superior ( ) con un destornillador (4 tornillos) para acceder al bloque de terminales eléctricos.
• Inserte el cable de alimentación ( ) en uno de los pasacables ( ) de la parte trasera del aparato.
• En el interior del aparato, je el cable de alimentación pasando por la abrazadera del cable ( ) (se manene con
un tornillo).
Acceso al bloque de terminales eléctricos
• Conecte el cable de alimentación al bloque de terminales del interior del aparato como se indica a connuación.
Conectar a fuente
de alimentación
Conectar opciones
(bomba de ltración,
relé de alimentación),
ver “1.4 I Conexiones
de opciones”.
F: Fase
N: Neutro
: Tierra
Bloque de terminales para alimentación monofásica
• Cierre con cuidado el panel superior.
