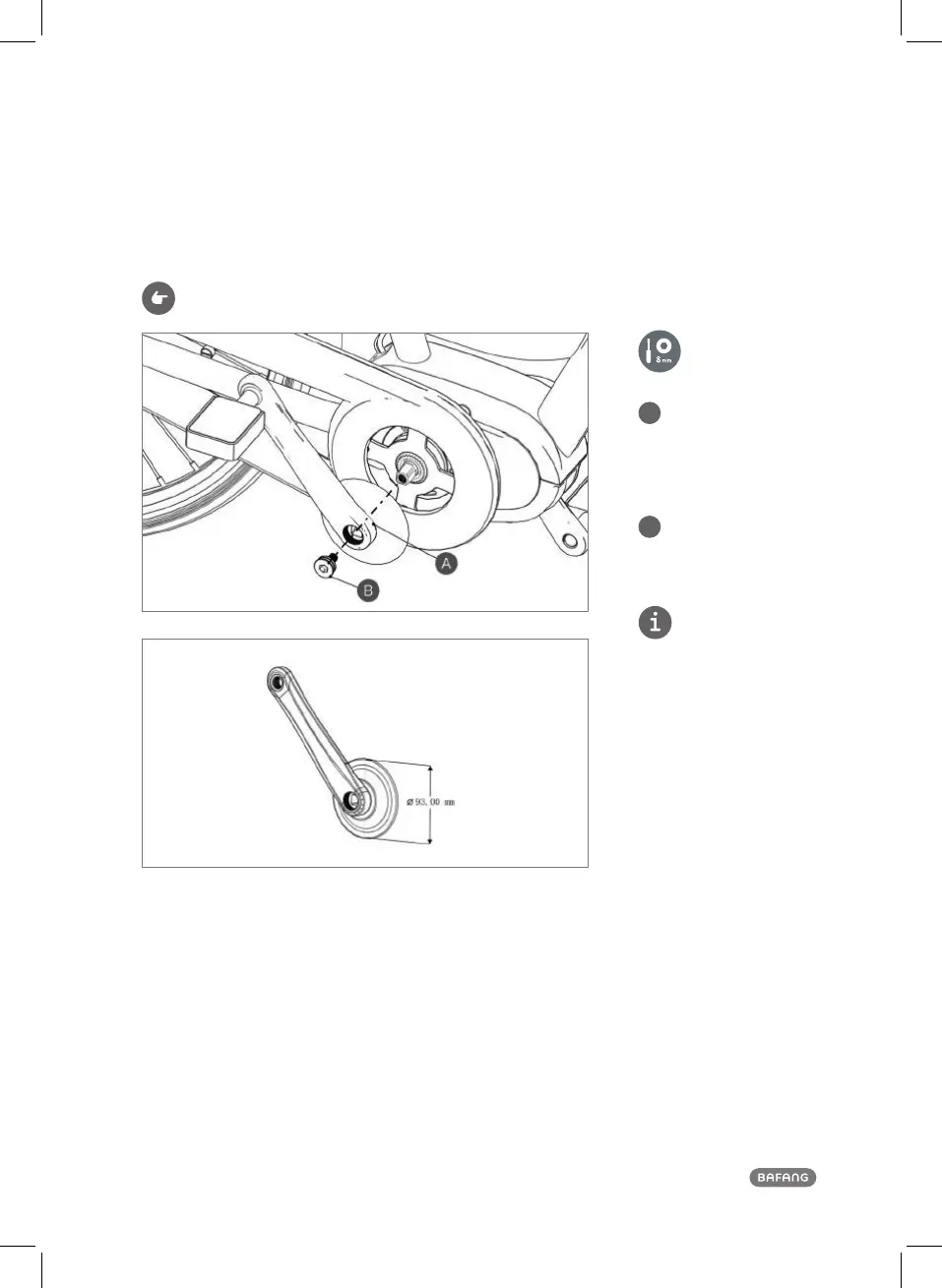

4.3 Montage der Kurbel
Montage der Kurbel mit Kettenabdeckung
A
rechte gerade Kurbel
mit Abdeckung
1327040000001
linke gerade Kurbel
1327020000001
B
Schrauben M8 zur
Montage der Kurbel
1401020000109
Je nach Kettenabdeckung
werden unterschiedliche
rechte Kurbeln verwendet.
Befestigen Sie die rechte Kurbel am rechten Tretlager mit einer Schraube M8. Verfahren Sie ebenso auf der linken
Seite.
Drehmoment: 35 – 40 Nm
