3 CONNECTIQUE MOTEUR
PÉDALIER

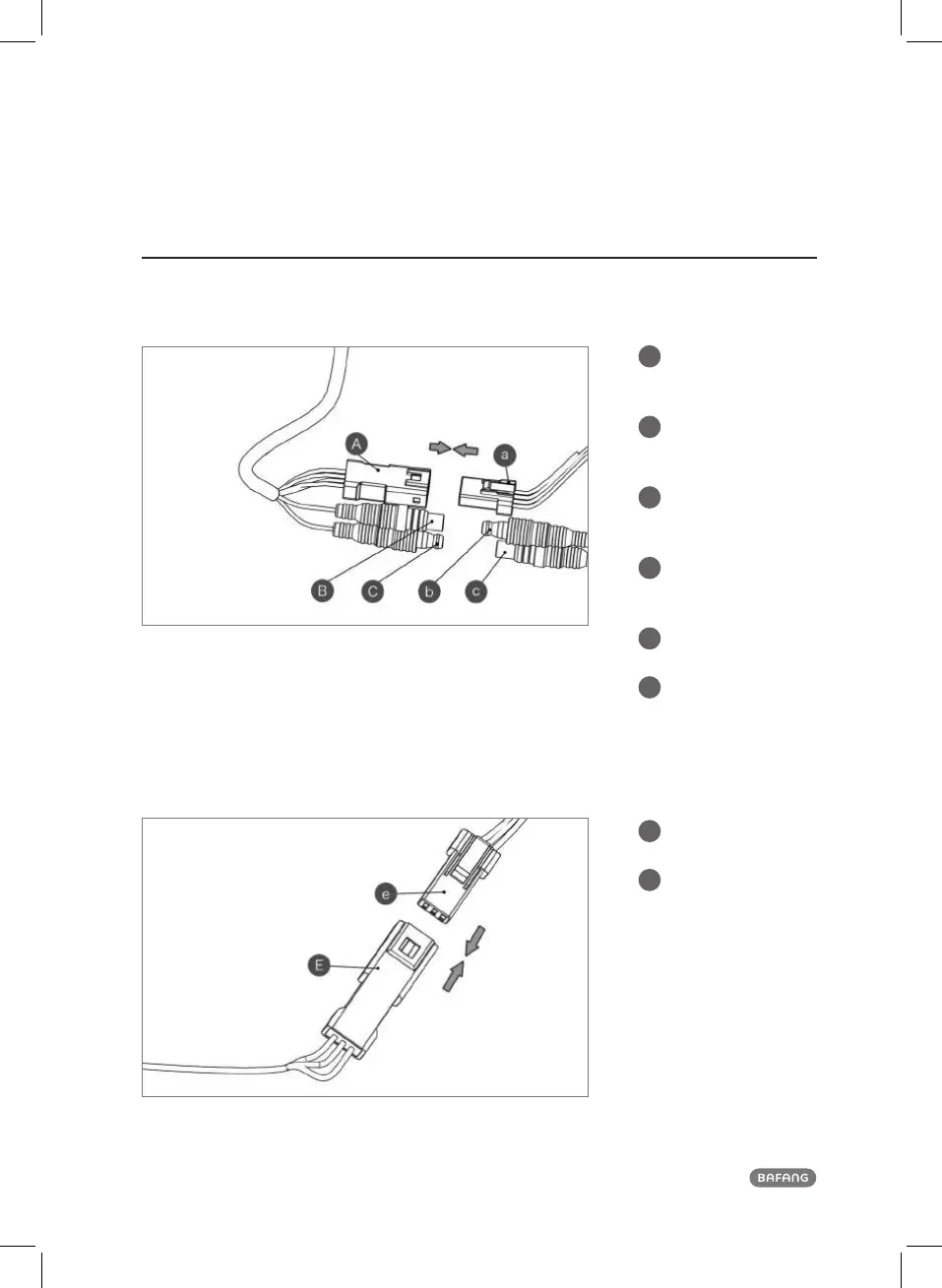

3.1 Raccordement du câble de batterie au bloc moteur
A
Connecteur du câble
de raccordement de la
batterie
a
Prise femelle du câble
de raccordement du bloc
moteur
B
Prise femelle de
couplage avec le câble
positif de la batterie
b
Prise mâle de couplage
avec le câble négatif du
bloc moteur
C
Prise mâle du câble
négatif de la batterie
c
Prise femelle du câble
négatif du bloc moteur
L’alimentation électrique comprend les pôles positif et négatif de la source de
courant ainsi que le câble de batterie. Avec celui-ci, on réalise la connexion avec le
contrôleur du bloc moteur.
3.2 Raccordement du capteur de vitesse au bloc moteur
E
Connecteur du capteur
de vitesse
e
Prise du bloc moteur
réalisant la jonction avec
le capteur de vitesse
Reliez le connecteur du capteur de vitesse avec la prise du bloc moteur.
