12
MONTAGE DU KIT
MANUEL DE REVENDEUR KIT MOTEUR-PÉDALIER MAX

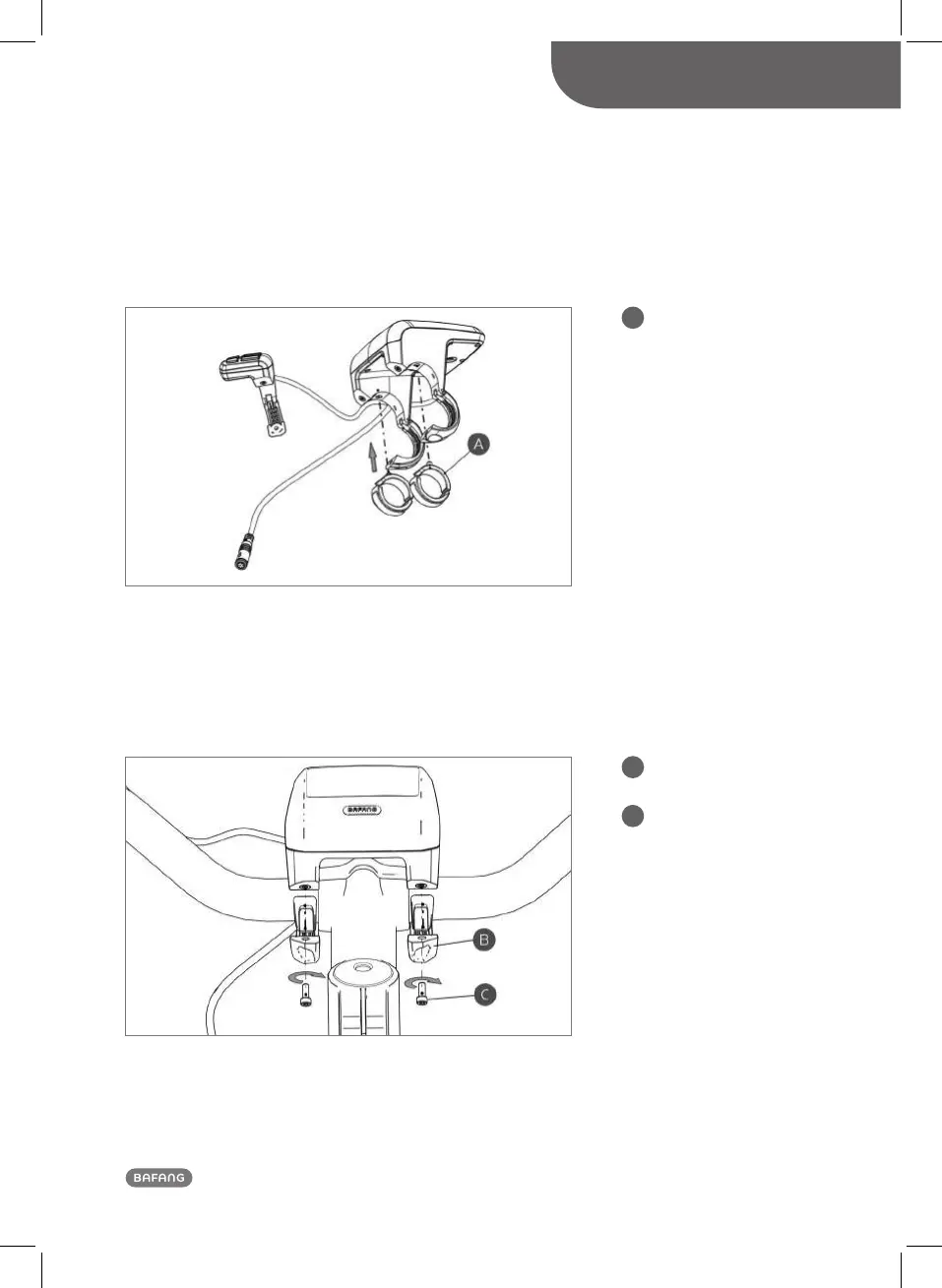

2.3 Pose de la console (DP C01.RS232.7)
A
Bague caoutchouc
(diamètre intérieur
22.2 ou 25.4).
Bagues pour guidon à
diamètre extérieur 22.2:
Bague de gauche
-2316020400017
Bague de droite
-2316020400018
Bagues pour guidon à
diamètre extérieur 25.4:
Bague de gauche
-2316020400007
Bague de droite
-2316020400008
Suivant le diamètre du tube de guidon, il peut s’avérer nécessaire d’intercaler des
bagues en caoutchouc (conviennent aux guidons de Ø 22.2, Ø 25.4, Ø 31.8). Ouvrez
le collier de fixation gauche et droit de l’écran et disposez les deux bagues en caout-
chouc au bon endroit, comme indiqué sur le schéma.
Placez les bagues en caoutchouc dans les colliers de serrage de l’écran et rapportez l’ensemble sur le guidon.
Bloquez les vis à l’aide d’une clé Allen.
B
Collier de serrage de
l’écran
C
Vis tête cylindrique à six
pans creux M4×8
