26
CONNECTIQUE MOTEUR PÉDALIER
MANUEL DE REVENDEUR KIT MOTEUR-PÉDALIER MAX

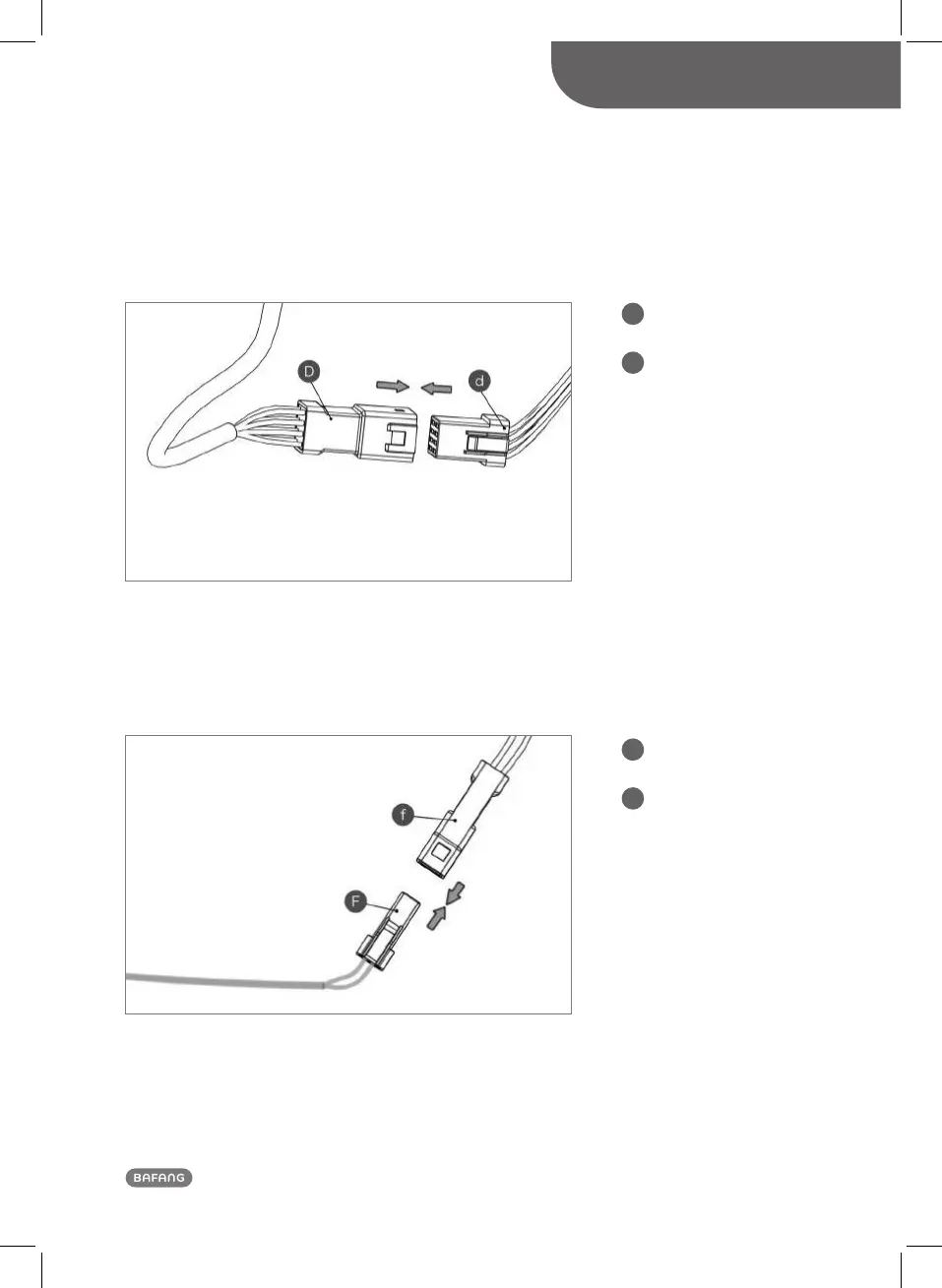

3.3 Raccordement de l’EB-BUS au bloc moteur
D
Connecteur EB-BUS
2105020000099
d
Prise du bloc moteur
réalisant la jonction avec
l’EB-BUS
Reliez le connecteur EB-BUS avec la prise du bloc moteur.
3.4 Raccordement de l’éclairage avant au bloc moteur
F
Prise du câble d’éclairage
avant
f
Connecteur du câble
d’éclairage avant au bloc
moteur
Reliez le câble de l’éclairage avant à la prise correspondante du bloc moteur.
