BAFANG MAX Drive System - Verbindung des Eb-Bus mit der Antriebseinheit; Verbindung des Frontlichts mit der Antriebseinheit

26
SYSTEMVERKABELUNG
HANDBUCH FÜR HÄNDLER MAX – ANTRIEBSSYSTEM

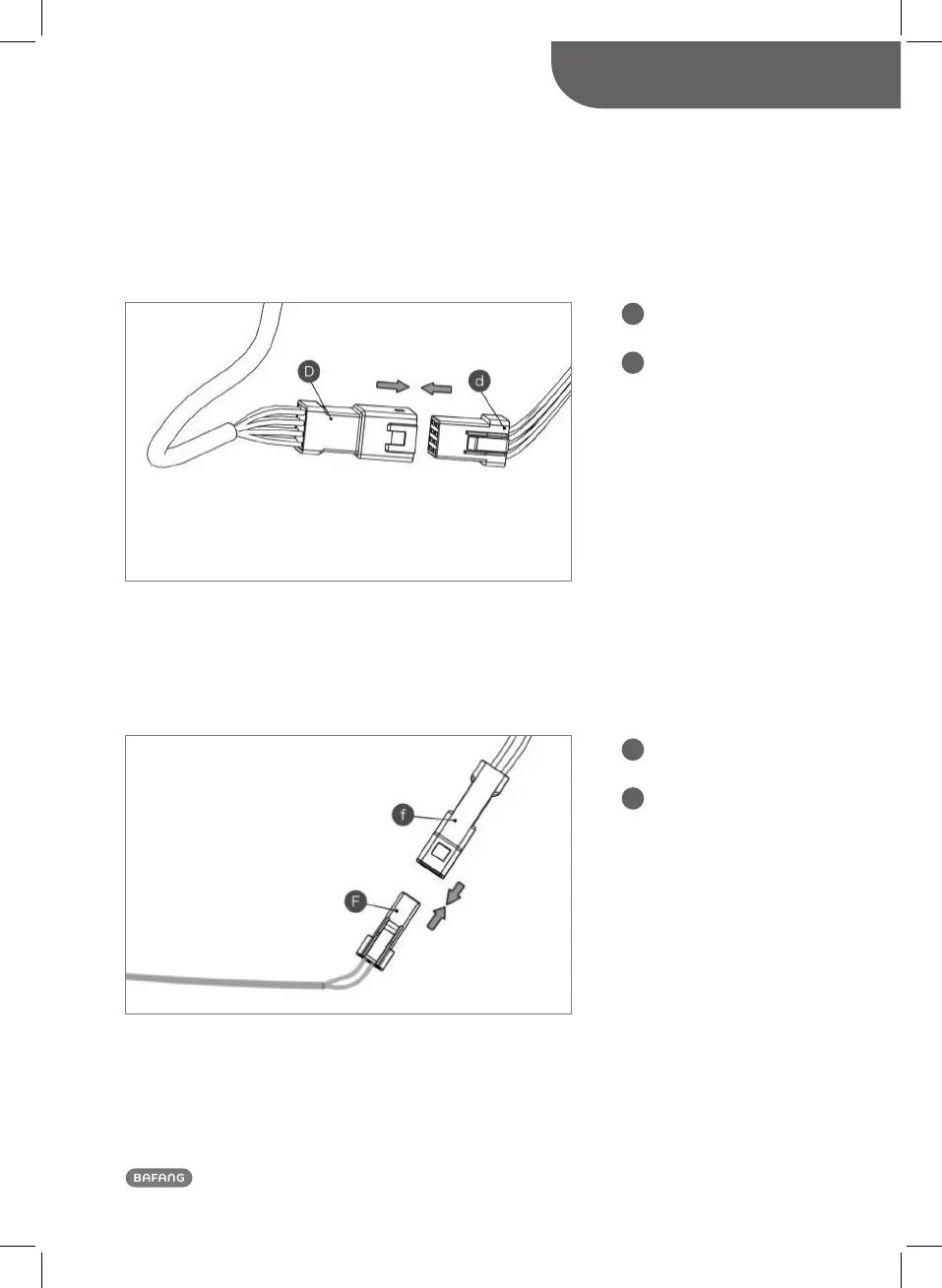

3.3 Verbindung des EB-BUS mit der Antriebseinheit
D
Stecker am EB-BUS
2105020000099
d
Buchse an der Antriebs-
einheit zur Verbindung
mit dem EB-BUS
Verbinden Sie den EB-BUS Stecker mit der Buchse an der Antriebseinheit.
3.4 Verbindung des Frontlichts mit der Antriebseinheit
F
Buchse am Frontlicht-
kabel
f
Stecker für das
Frontlichtkabel an der
Antriebs einheit
Verbinden Sie das Frontlichtkabel mit der Anschlussstelle der Antriebseinheit.
