BAFANG MAX Drive System User Manual

15
HANDBUCH FÜR HÄNDLER MAX – ANTRIEBSSYSTEM

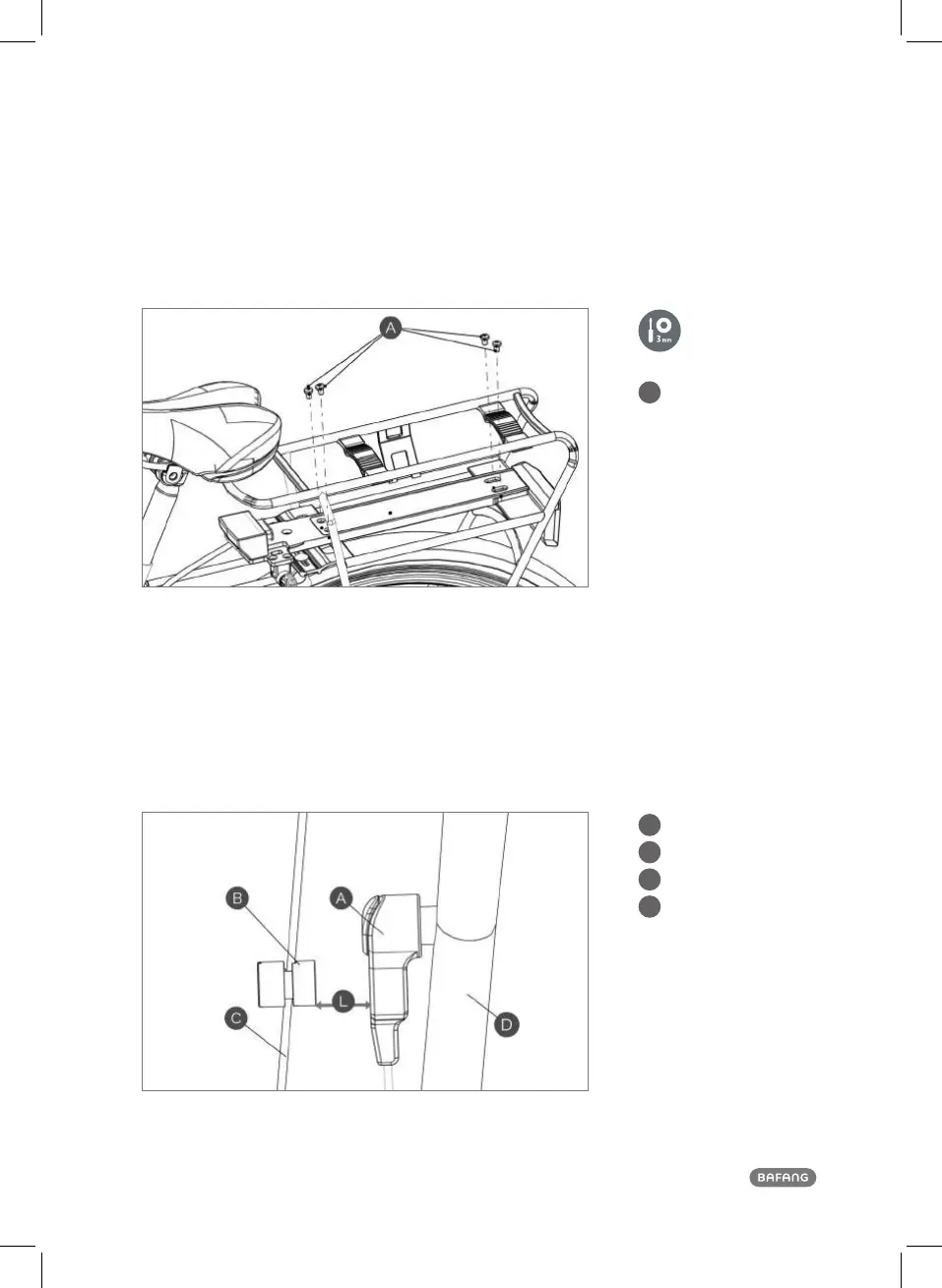

2.5 Montage des Batterieschlittens
A
Zylinderschrauben mit
Innensechskant (M5)
Richten Sie die Bohrungen auf der Batteriehalterung und auf dem Batterieschlitten aus. Befestigen Sie den
Batterieschlitten mit den Zylinderschrauben mit Innensechskant (M5) auf der Batteriehalterung.
Drehmoment: 2 Nm
2.6 Montage des Geschwindigkeitssensors SR SD02.01
A
Geschwindigkeitssensor
B
Magneteinheit
C
Speiche
D
Hintere Kettenstrebe
Vergewissern Sie sich vor der Montage des Geschwindigkeitssensors, dass der Abstand zwischen Sensor und Magnet-
einheit zwischen 5 und 25 mm beträgt.
