BAFANG MAX Drive System User Manual

16
MONTAGE DES SYSTEMS
HANDBUCH FÜR HÄNDLER MAX – ANTRIEBSSYSTEM

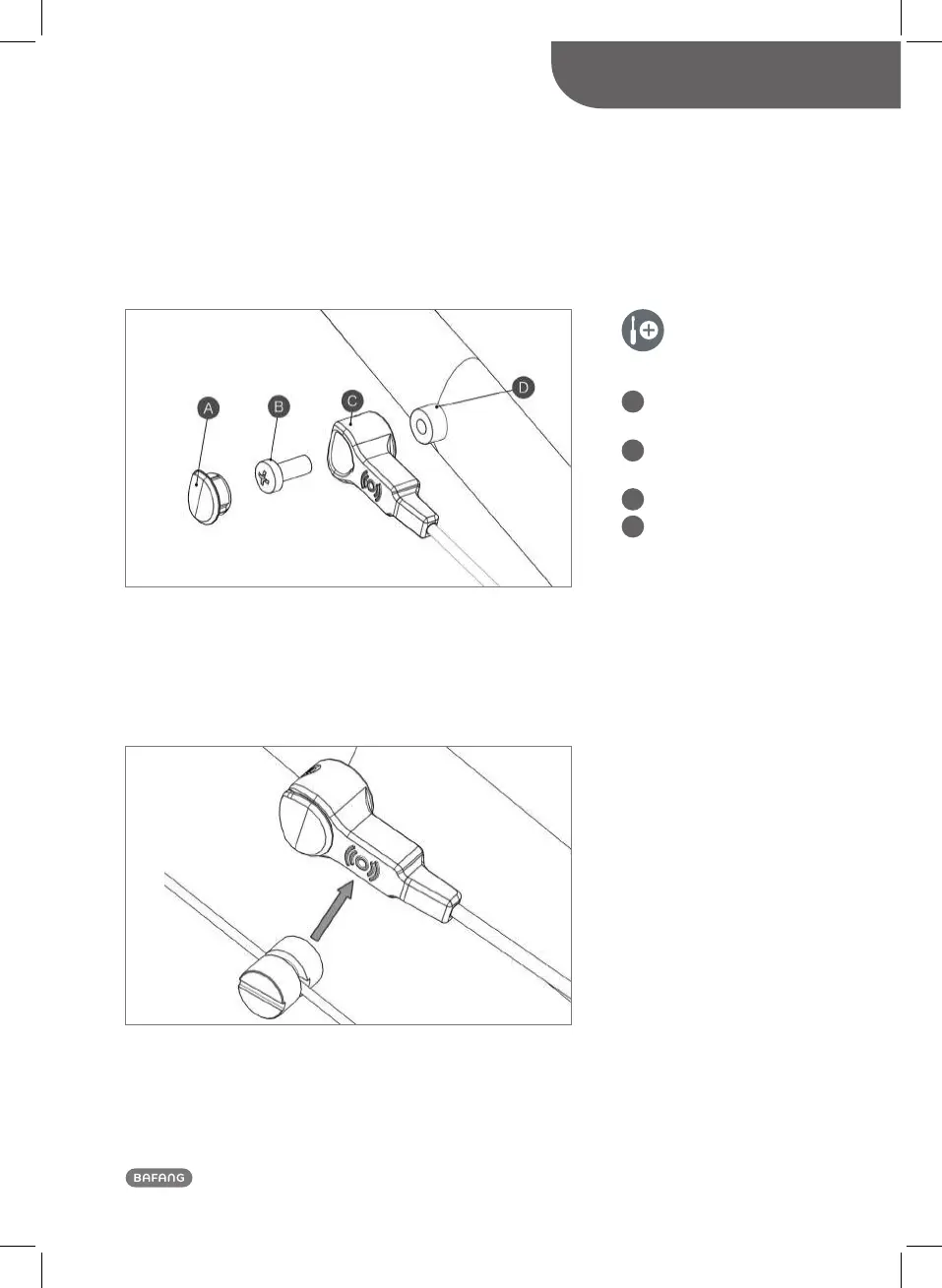

A
Staubschutzkappe
2301030000003
B
Befestigungsschraube
M5×12
C
Geschwindigkeitssensor
D
Halterung
Wenn der Abstand im vorgegebenen Bereich ist, befestigen Sie den Sensor mit der Schraube. Wenn der Abstand
größer als 25 mm ist, verwenden Sie Abstandsscheiben zwischen Sensor und Halterung.
Drehmoment: 1.5 – 2 Nm
Platzieren Sie Sensor und Magnetkörper wie in der Zeichnung. Richten Sie den Magneten in Richtung Sensorzone aus.
