MONTAGE DES SYSTEMS
HANDBUCH FÜR HÄNDLER MAX – ANTRIEBSSYSTEM

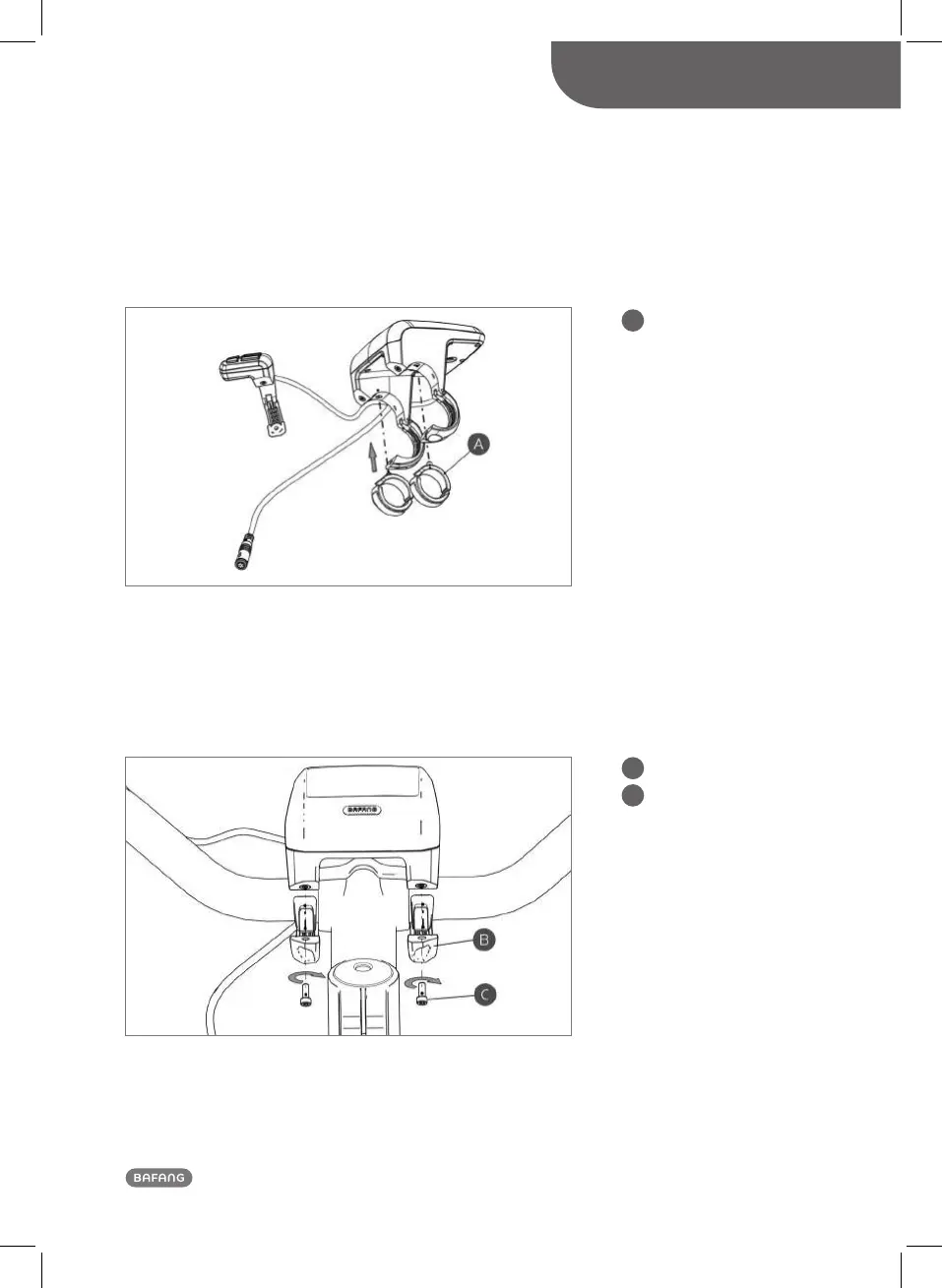

2.3 Montage des Displays (DP C01.RS232.7)
A
Gummiklemmring
(Innendurchmesser
Ø 22.2, Ø 25.4)
Klemmen für den Lenker
mit Außendurchmesser
Ø 22.2:
linke Klemme
-2316020400017
rechte Klemme
-2316020400018
Klemmen für den Lenker
mit Außendurchmesser
Ø 25.4:
linke Klemme
-2316020400007
rechte Klemme
-2316020400008
Je nach Durchmesser des Lenkers können Gummiklemmringe erforderlich sein
(verwendbar für Lenker mit Ø 22.2, Ø 25.4, Ø 31.8). Öffnen Sie die linke und
rechte Klemme am Display, setzen Sie die Gummiklemmringe wie in der Zeichnung
an der richtigen Stelle ein.
Setzen Sie die Gummi-klemmringe in die Displayklemmringe ein und bringen Sie alles am Lenker an.
Befestigen Sie die Schrauben mit einem Inbusschlüssel.
B
Displayklemmring
C
Zylinderschrauben mit
Innensechskant M4×8
