MANUEL DE REVENDEUR KIT MOTEUR-PÉDALIER MAX

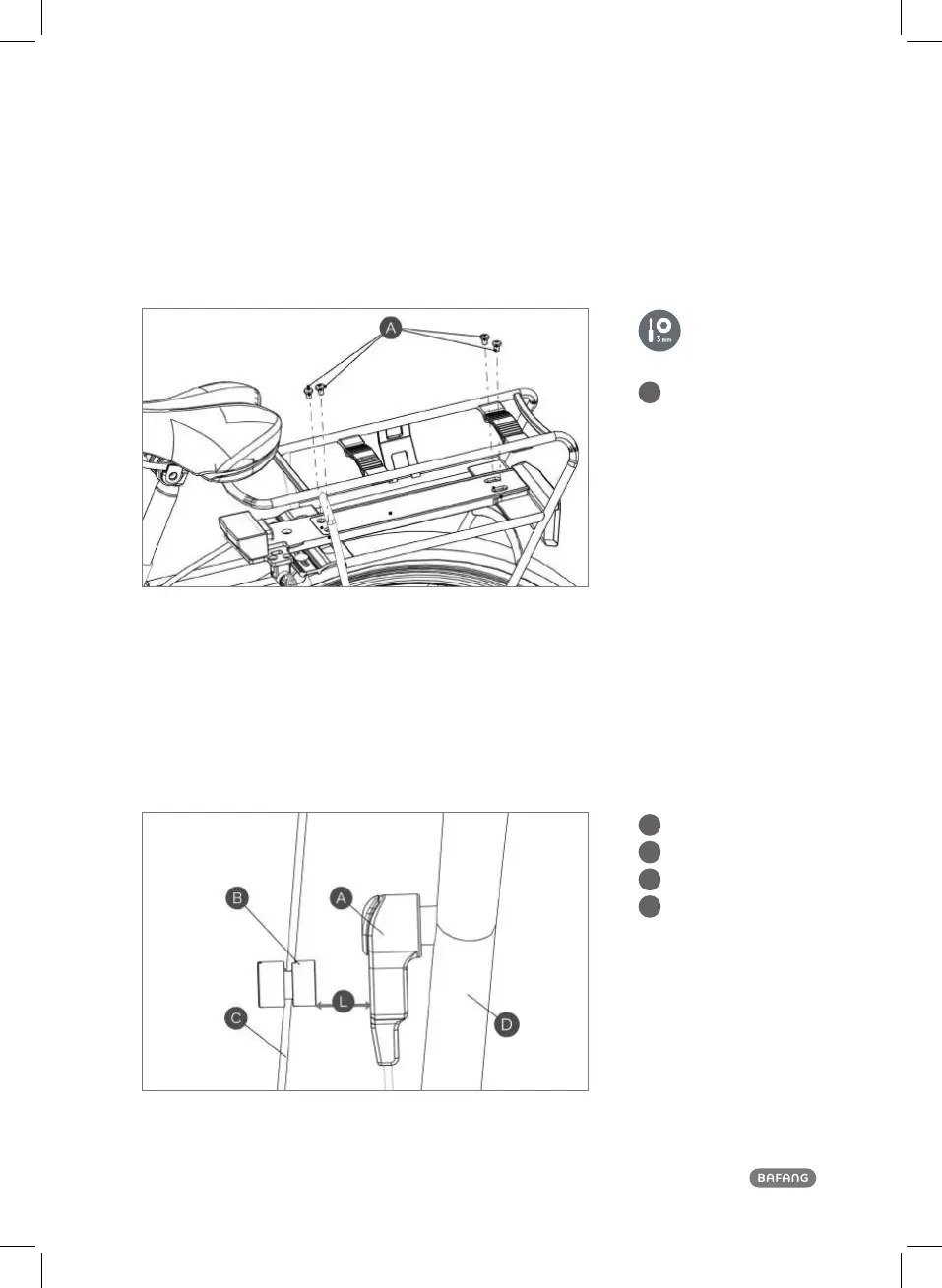

2.5 Montage du rack porte-batterie
A
Vis tête cylindrique à six
pans creux (M5)
Faîtes coïncider les trous sur le support de batterie et sur le rack, puis immobilisez celui-ci sur le support à l’aide des
vis tête cylindrique à six pans creux (M5).
Couple de serrage : 2 Nm
2.6 Pose du capteur de vitesse SR SD02.01
A
Capteur de vitesse
B
Aimant
C
Rayon
D
Hauban
Avant de monter le capteur de vitesse, assurez-vous que l’écart entre capteur et aimant soit compris
entre 5 et 25 mm.
