MONTAGE DES SYSTEMS
HANDBUCH FÜR HÄNDLER MAX – ANTRIEBSSYSTEM
2 MONTAGE DES SYSTEMS

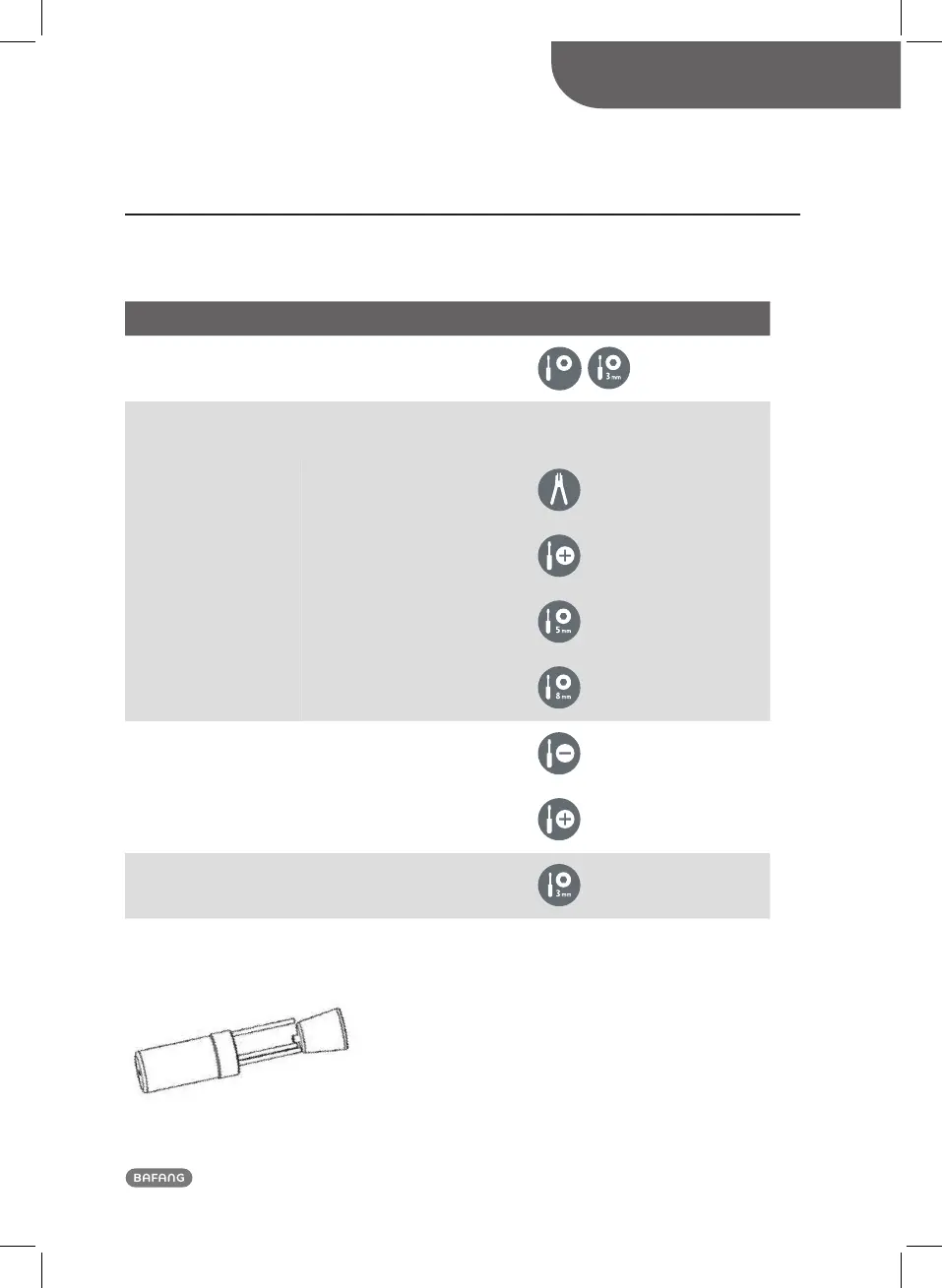

2.1 Übersicht über die zu verwendenden Werkzeuge
Komponente Verwendung Werkzeug
Display Festziehen der Schrauben M4
2,5mm
Inbusschlüssel
Antriebseinheit
Befestigung des Überwurfrings für das
Kettenblatt
Spezialwerkzeug
Entfernen des Überwurfrings für das
Kettenblatt
Zange für den
Überwurfring
Festziehen der Schrauben M4 an der
Kettenabdeckung
Kreuzschlitz-
schraubendreher
Festziehen der Bolzen und Muttern
M6 an Interface und Antriebseinheit
Inbusschlüssel
Befestigung der Schrauben M8 an
der Kurbel
Inbusschlüssel
Geschwindigkeitssensor
Anbringen des Magnetsets
Schraubendreher
für Schlitzschrauben
Festziehen der Schrauben M5 des
Geschwindigkeitssensors
Kreuzschlitz-
schraubendreher
Batterie
Befestigung der Batterieplatte mit
Schrauben M5 am Gestell
Inbusschlüssel
Werkzeug für die Montage des Überwurfrings auf die Nabe
Werkzeugcode GZ-MM G31-5025
