BAFANG MAX Drive System - Montage du Bloc Moteur

18
MONTAGE DU KIT
MANUEL DE REVENDEUR KIT MOTEUR-PÉDALIER MAX

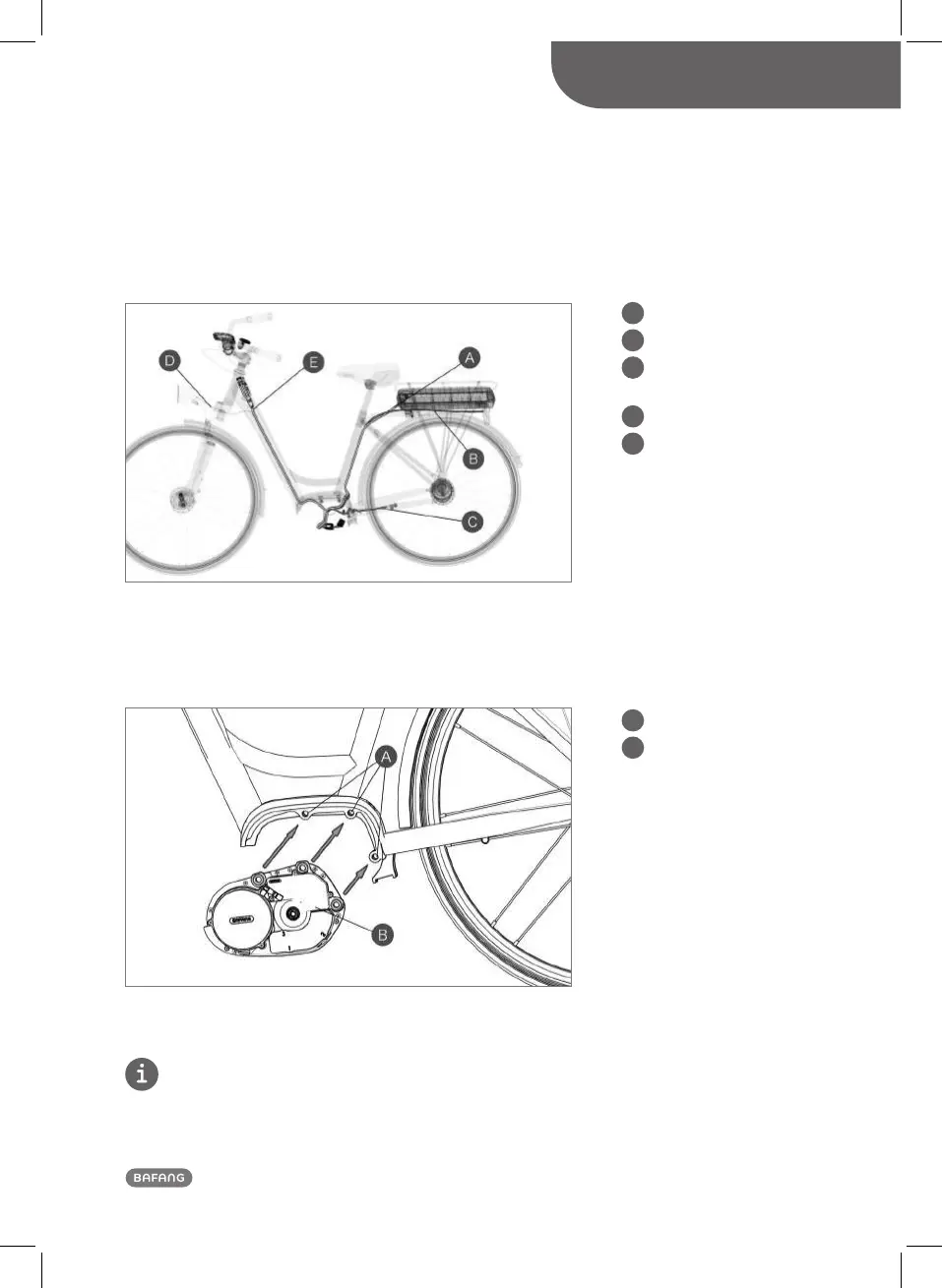

2.7 Montage du bloc moteur
A
Câble batterie
B
Câble éclairage arrière
C
Câble du capteur de
vitesse
D
Câble éclairage avant
E
EB-BUS
Avant de monter le bloc moteur, disposez les faisceaux de câbles comme indiqué sur le modèle de VAE ci-contre et
réalisez les connexions adéquates.
A
Trous de montage
B
Bloc moteur
MM G33.350
Faîtes coïncider les trois trous de montage du bloc moteur avec ceux du cadre.
En réalisant l’alignement des trous, veillez à la sortie des câbles.
Ceux-ci ne doivent en aucun cas être écrasés par le bloc moteur.
