BAFANG MAX Drive System User Manual

17
MANUEL DE REVENDEUR KIT MOTEUR-PÉDALIER MAX

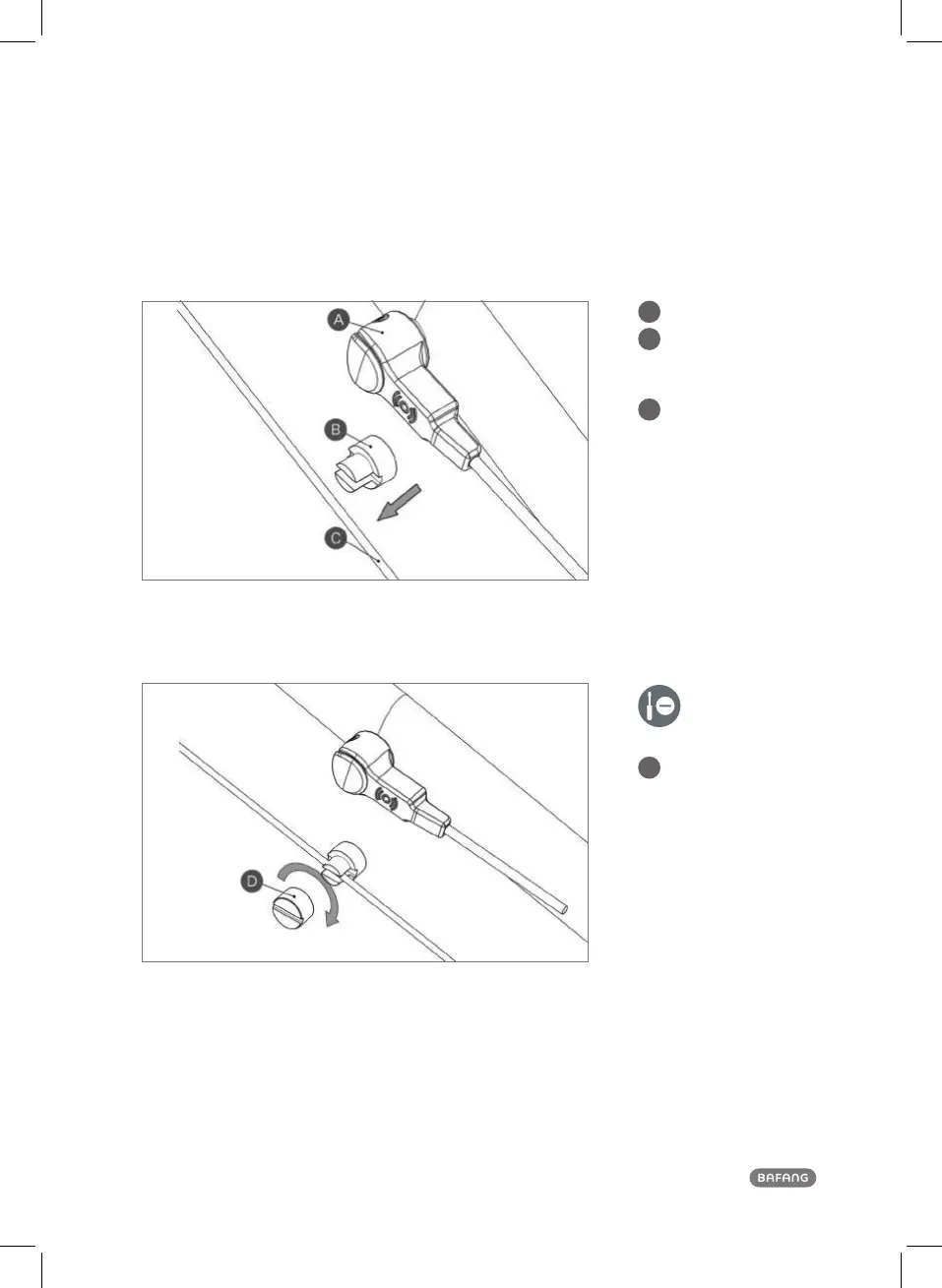

A
Capteur de vitesse
B
Boulon de l’aimant
PS01010702/
2308040000001
C
Rayon
Positionnez le capteur et l’aimant comme montré sur le schéma, l’aimant devant être disposé à cheval sur le rayon.
D
Ecrou de fixation de
l’aimant PS01010701/
2327000000003
A l’aide d’un tournevis pour vis à tête fendue, bloquez l’écrou de fixation sur le boulon.
Couple de serrage : 1.5 – 2 Nm
