21
MANUEL DE REVENDEUR KIT MOTEUR-PÉDALIER MAX
C

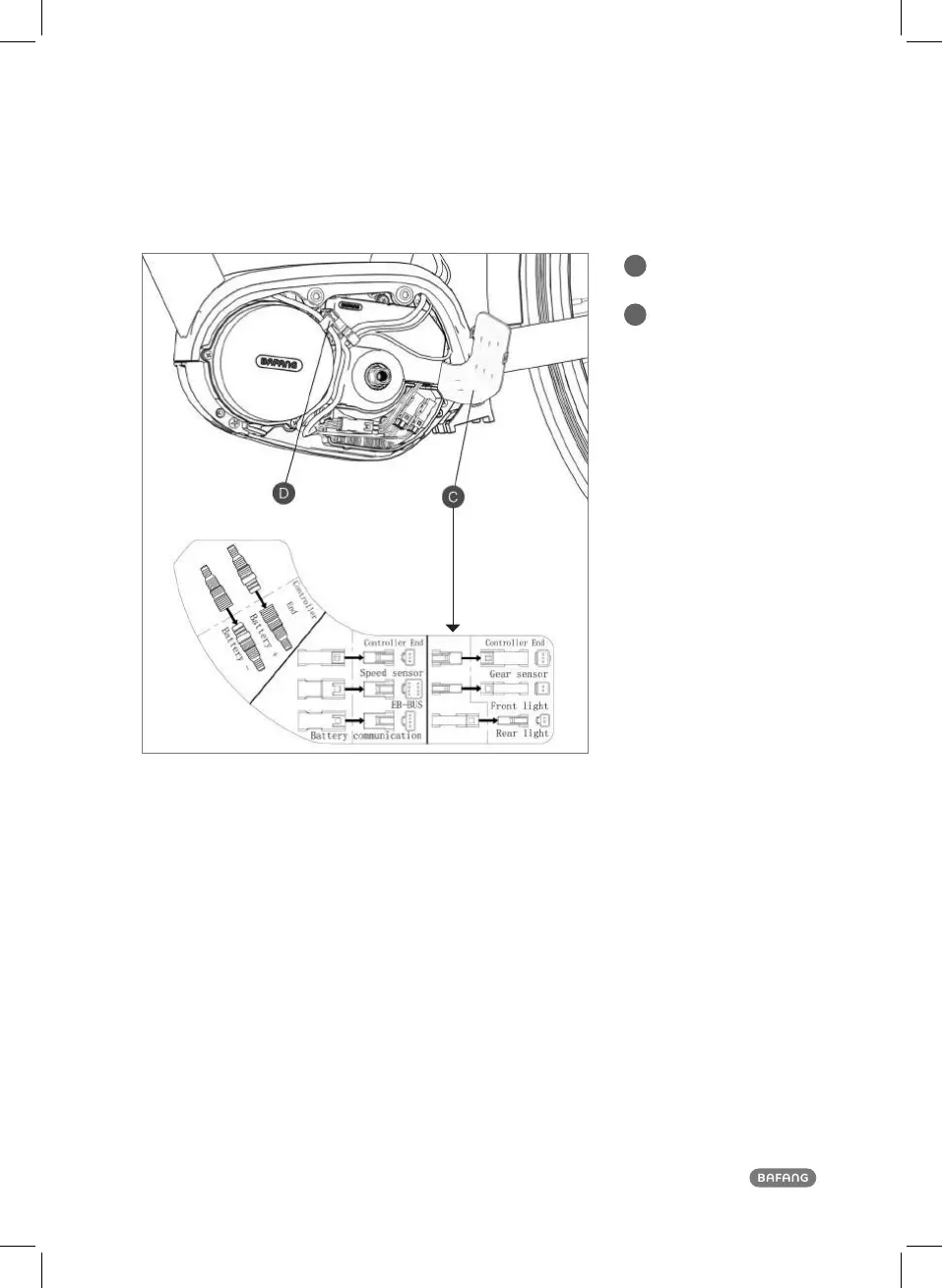

Schéma de câblage
2307070000001
D
Serre-câble
1401300000001
Après l’ouverture de la boîte de jonction, veuillez raccorder tous les câbles avec le bloc moteur comme il est montré
sur le schéma C. Placez tous les raccords dans la boîte de jonction et après avoir raccordé tous les câbles, refermez la
cache. Enfilez les câbles au travers des serre-câble (D), à savoir les plus minces en haut et les plus épais en bas.
